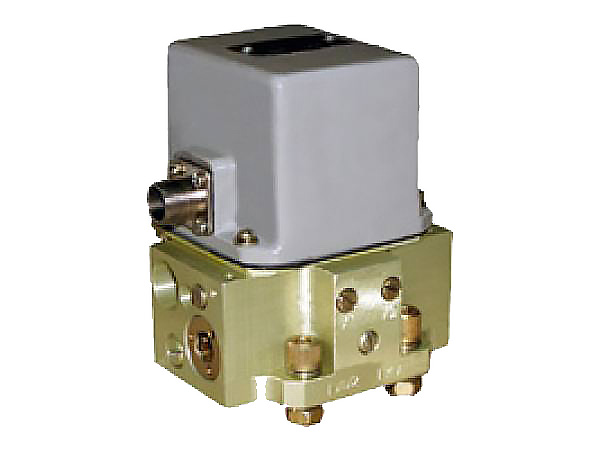

Сервоклапан (усилитель электрогидравлический) УЭГ.С-П

Сервоклапан (усилитель электрогидравлический) УЭГ.С-П предназначен для управления гидравлическими исполнительными механизмами выправо-подбивочно-рихтовочных машин типа ВПР.

Технические характеристики

• Пределы изменения входного сигнала постоянного тока:
  • для последовательного соединения катушек ±7,5 мА;
  • для параллельного соединения катушек ±15 мА.
• Рабочая среда: минеральные масла с параметрами:
  • вязкость в рабочем диапазоне температур масла: от 7 до 70 мм2/с;
  • рабочий диапазон температур масла: от +20 до +70°С;
  • тонкость фильтрации не хуже 16 мкн.
• Давление питания:
  • минимальное: 1,6 МПа (16 кгс/см2);
  • максимальное: 21 МПа (210 кгс/см2).
• Расход масла:
  • при перепаде давлений на усилителе 7 МПа (70 кгс/см2) и максимальном входном сигнале: (38±4) л/мин.
• Зона нечувствительности усилителя: не более 1%.
• Нелинейность расходной характеристики: не более 10%.
• Гистерезис усилителя: не более 3%.
• Частота, соответствующая сдвигу фаз 90°: не менее 100 Гц.
• Габаритные размеры: 110x115 x85 мм.
• Масса: не более 1,7 кг.

Область применения

Усилитель по своему функциональному назначению и техническим характеристикам может применяться для замены импортных аналогов - сервовентилей фирмы “MOOG”, “Dowty”, “ORSTA” и др. в автоматических системах управления технологическими процессами на железной дороге.
