Усилитель электрогидравлический УЭГ.С

Цена по запросу
В наличии
Артикул товара: 724
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 12.12.2021 * 1050 ₽**

СДЭК 13.12.2021* 920 ₽**

DPD 11.12.2021* 400 ₽**

Самовывоз 12.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Сервоклапаны
Производитель Теплоавтомат
Дополнительные характеристики
Диапазон измерений1,6-32 МПа, 5-8 мА
Конструктивное исполнениеГидравлические
Область примененияМеталлургия, Нефтяная промышленность

Усилитель электрогидравлический УЭГ.С предназначен для управления гидравлическими исполнительными механизмами пропорционально электрическому входному сигналу.

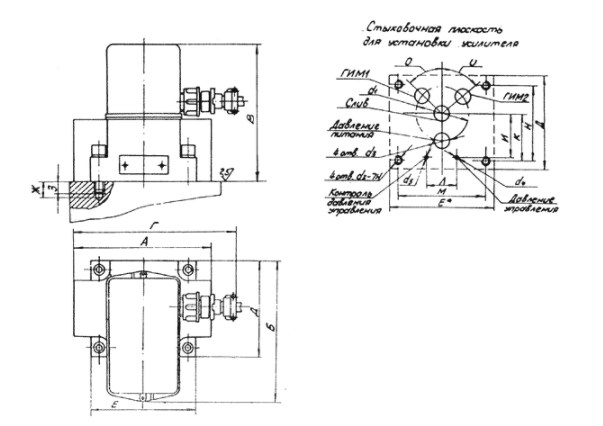

"Схема габаритных размеров усилителя УЭГ.С"

Рис.1 Схема габаритных размеров усилителя УЭГ.С

Габаритные размеры, мм
Типоразмеры А Б В Г Д Е Ж З И К Л М Н d1 d2 d3 d4 d5 Угол

УЭГ.С-10

УЭГ.С-16

УЭГ.С-25

УЭГ.С-40

88 117 122 140 65 88 13 11 30 29,9 25 73 50 37 М8 8 3 30 43

УЭГ.С-63

УЭГ.С-100

115 121 135 134 77 115 13 11 35 37,5 25 73 62 43 М8 13 3 3 49
УЭГ.С-200 138 125 142 163 100 138 15 13 51 49,5 30 83 53 62 М10 18 3 3 36
УЭГ.С-500 180 151 162 186 150 180 22 18 77 73,5 57 100 125 89 М16 28 5 5 31
Технические характеристики
Параметры Значение
Пределы изменения входного электрического непрерывного токового сигнала постоянного тока: минус 100 - 0 - плюс 100 мА
Сопротивление входной цепи 60 ± 10 Ом
Индуктивность входной цепи: 2 Гн
Эффективное значение тока осцилляции (переменная составляющая частотой 250+50 Гц, наложенная на входной сигнал) от 5 до 8 мА
Давление питания 1,6-32 МПа
Рабочая среда минеральные масла
Рабочий диапазон температур масла от +20 до +70 °С
Расход масла (при перепаде давления на усилителе 10 МПа и максимальном входном сигнале):
  • УЭГ.С-10
  • УЭГ.С-16
  • УЭГ.С-25
  • УЭГ.С-40
  • УЭГ.С-63
  • УЭГ.С-100
  • УЭГ.С-200
  • УЭГ.С-500

10±1 л/мин
16±1 л/мин
25±1 л/мин
40±1 л/мин
63±1 л/мин
100±1 л/мин
200±1 л/мин
500±1 л/мин

Зона нечувствительности при давлении питания 32 МПа от диапазона изменения входного сигнала, не более: 0,4 %
Частота соответствующая фазовому сдвигу 90° (при входном сигнале 20% от максимального), не менее:
  • УЭГ.С-10; УЭГ.С-16; УЭГ.С-25 и УЭГ.С-40
  • УЭГ.С-63. и УЭГ.С-100
  • УЭГ.С-200
  • УЭГ.С-500
220 Гц
120 Гц
70 Гц
27 Гц
Средняя наработка на отказ Т0 с учетом технического обслуживания, регламентируемого инструкцией по эксплуатации: 66700 ч
Полный средний срок службы (при среднегодовой наработке 2600 ч. и перепаде давлений на усилителе 10 МПа) 8 лет
Масса:
  • УЭГ.С-10; УЭГ.С-16; УЭГ.С-25 и УЭГ.С-40
  • УЭГ.С-63 и УЭГ.С-100
  • УЭГ.С-200
  • УЭГ.С-500
2,7 кг
2,1 кг
3,8 кг
7, 8 кг

Габаритные размеры

  • УЭГ.С-10; УЭГ.С-16; УЭГ.С-25 и УЭГ.С-40
  • УЭГ.С-63 и УЭГ.С-100
  • УЭГ.С-200
  • УЭГ.С-500
101x117x122 мм
115x121x 35 мм
138x125x142 мм
138x125x142 мм
