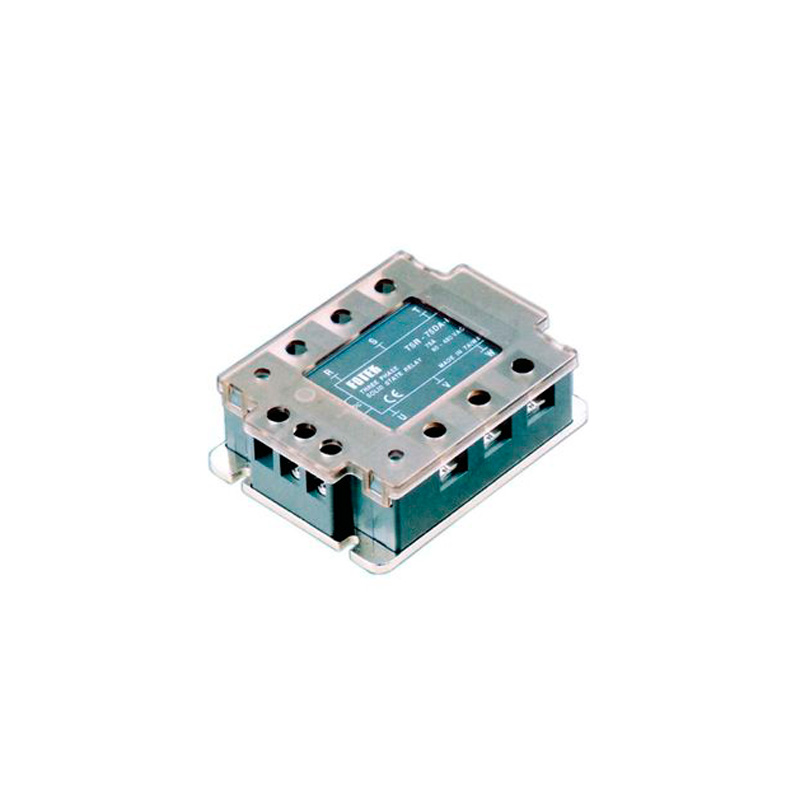

Твердотельное реле TSR

Цена по запросу
В наличии
Артикул товара: 2157
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Твердотельные реле
Производитель Промсат
Дополнительные характеристики
Конструктивное исполнениеТвердотельное, Трехфазные

Трехфазное твердотельное реле TSR предназначено для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с резистивным типом нагрузки и рабочим напряжением от 24 до 480В переменного тока.

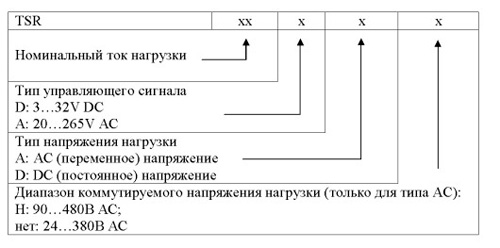

Структура условного обозначения

Структура условного обозначения реле TSR

Технические характеристики
Модель Тип DC-AC управление постоянным током Тип AC-AC  управление переменным током
TSR-25DA, TSR-40DA, TSR-75DA TSR-25AA, TSR-40AA, TSR-75AA
Ном. управляющее напряжение 4…32B DC 80…250B AC 50/60 Гц
Состояние «выключено»  < 2,4VDC  < 35V AC
Ток срабатывания 7.5мА/12VDC 5 мА/110VAC
Метод управления Коммутация при переходе тока через ноль
Номинальное напряжение нагрузки 24…380B AC 90…480B AC ("Н" в обозначении)
Пиковое напряжение 1200 VAC
Номинальный ток нагрузки 25А, 40А, 75А соответственно 25А, 40А, 75А соответственно
Максимальный кратковременный ток 10x от номинального 10x от номинального
Ток утечки 12.5 мА при 380B 15.5 мА при 440B
Время отклика на входной сигнал менее 20 мс
Диэлектрическая прочность более 2.5 кВ АС / 1мин
Сопротивление изоляции более 50 МОм / 500В DC
Диапазон рабочих температур -20°С…+80°С

Особенности

Благодаря этому полупроводниковое реле имеет следующие преимущества перед электромеханическим:

  • Отсутствие искр и электрической дуги при коммутации;
  • Существенно меньший уровень электромагнитных помех;
  • Имеет существенно больший ресурс и не требует профилактических работ в процессе эксплуатации;
  • Высокое быстродействие;
  • Небольшие размеры и хорошую теплоотдачу.

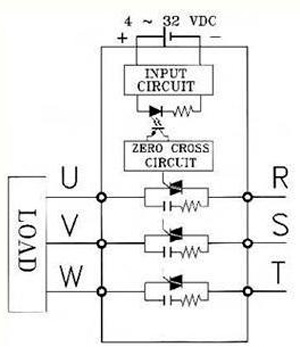

Рис.1. Схема подключения твердотельного реле TSR-ххDA
Рис.1. Схема подключения твердотельного реле TSR-ххDA

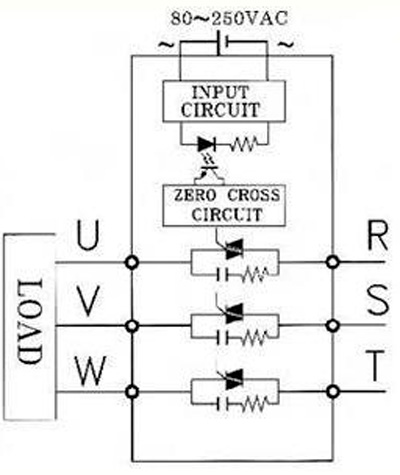

Рис.2. Схема подключения твердотельного реле TSR-ххAA
Рис.2. Схема подключения твердотельного реле TSR-ххAA
