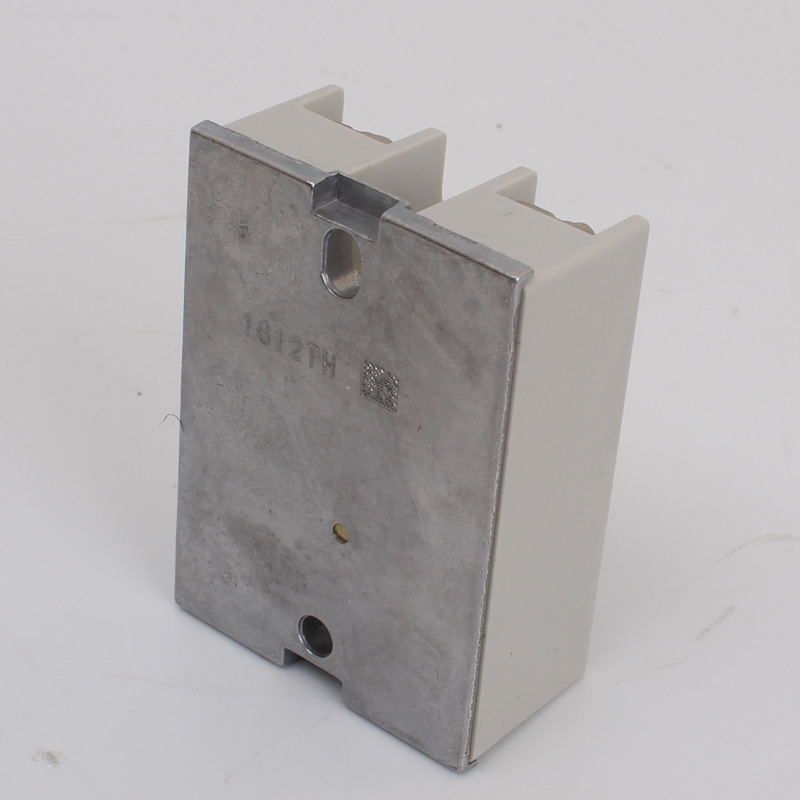

Твердотельное реле SSR

Цена по запросу
В наличии
Артикул товара: 2158
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Твердотельные реле
Производитель Промсат
Дополнительные характеристики
Конструктивное исполнениеТвердотельное, Трехфазные

Твердотельное реле SSR предназначен для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с резистивным типом нагрузки и рабочим напряжением от 24 до 480В переменного тока, или 5…60B постоянного тока.

Структура условного обозначения

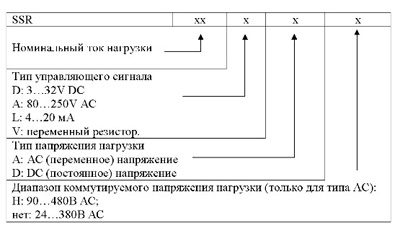

Структура условного обозначения для реле SSR

Устройство и работа

Для коммутации индуктивной нагрузки необходимо иметь 5 - 8-ми кратный запас по току.

По типу управления твердотельные реле SSR делятся на управляемые напряжением постоянного или переменного тока, переменным резистором или аналоговым сигналом тока 4…20мА.

Реле, управляемые уровнем напряжения, позволяют производить включение/отключение нагрузки за счет подачи или снятия номинального управляющего сигнала: Метод управления: «коммутация при переходе тока через ноль».

Реле управляемые аналоговым сигналом тока 4..20мА или переменным резистором позволяют регулировать напряжение на нагрузке, т.е., например, осуществлять управление мощностью нагревательных элементов (ТЭН). Метод управления: «фазовое управление».

В отличие от обычных электромеханических, твердотельное реле не имеет механических частей и контактов. Коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов. За счёт бесконтактного переключения полупроводниковое реле имеет следующие преимущества перед электромеханическим:

  • Отсутствие искр и электрической дуги при коммутации;
  • Существенно меньший уровень электромагнитных помех;
  • Имеет существенно больший ресурс и не требует профилактических работ в процессе эксплуатации;
  • Высокое быстродействие;
  • Небольшие размеры и хорошую теплоотдачу.
Технические характеристики трехфазных реле SSR

Модель

SSR-10DA

SSR-25DA

SSR-40DA

SSR-50DA

SSR-75DA

Тип

(DC-AC)

Ном. управляющее напряжение

 3 ... 32 В DC

Напряжение включения/выключения

вкл. > 2.4 В / выкл. < 1 В

Ток срабатывания

7.5 мА / 12 В

Метод управления

 Коммутация при переходе тока через ноль

Ном. напряжение нагрузки

24 ... 380 В AC

90 ... 480 В AC ("H" в обозначении)

Падение напряжения

1.6 В / 25 °С

Ном. ток нагрузки

10 А

25 А

40 А

50 А

75 А

Макс. кратковрем. ток

135 В

275 В

410 В

550 В

820 В

Ток утечки

 3 мА

 3 мА

 3 мА

6 мА

6 мА

Время отклика

менее 10 мс

Диэлектрическая прочность

 более 2.5 кВ AC / 1 мин

Сопротивление изоляции

более 50 МОм / 500 В DC

Диапазон раб. температур

-20 °C ... +80 °C

Масса

 105 г

125 г

Технические характеристики однофазных реле AC-AC и DC-DC сери SSR

Модель

SSR-10AA

SSR-25AA

SSR-40AA

SSR-05DD

SSR-10DD

Тип

(AC-AC)

(DC-DC)

Ном. управляющее напряжение

80 ... 250 В AC 50/60 Гц

3 ... 32 В DC

Напряжение включения/выключения

вкл > 45 В / выкл < 35 В

вкл > 2.4 В / выкл < 1 В

Ток срабатывания

5 мА / 110 В

7.5 мА / 12 В

Метод управления

Коммутация при переходе тока через ноль

Оптрон

Ном. напряжение нагрузки

24 ... 380 В AC

90 ... 480 В AC ("H" в обозначении)



5 ... 60 В DC

Падение напряжения

1.6 В / 2.5 °С

Ном. ток нагрузки

10 А

25 А

40 А

5 А

10 А

Макс. кратковременный ток

135 А

275 А

410 А

15 А

30 А

Ток утечки

3 мА

3 мА

3 мА

0.8 мА

0.8 мА

Время отклика на входной сигнал

менее 10 мс

1 мс

Диэлектрическая прочность

более 2.5 кВ AC / 1 мин

Сопротивление изоляции

более 50МОм / 500 В DC

Диапазон раб. температур

-20 °С ... +80 °C

Масса

110 г

105 г

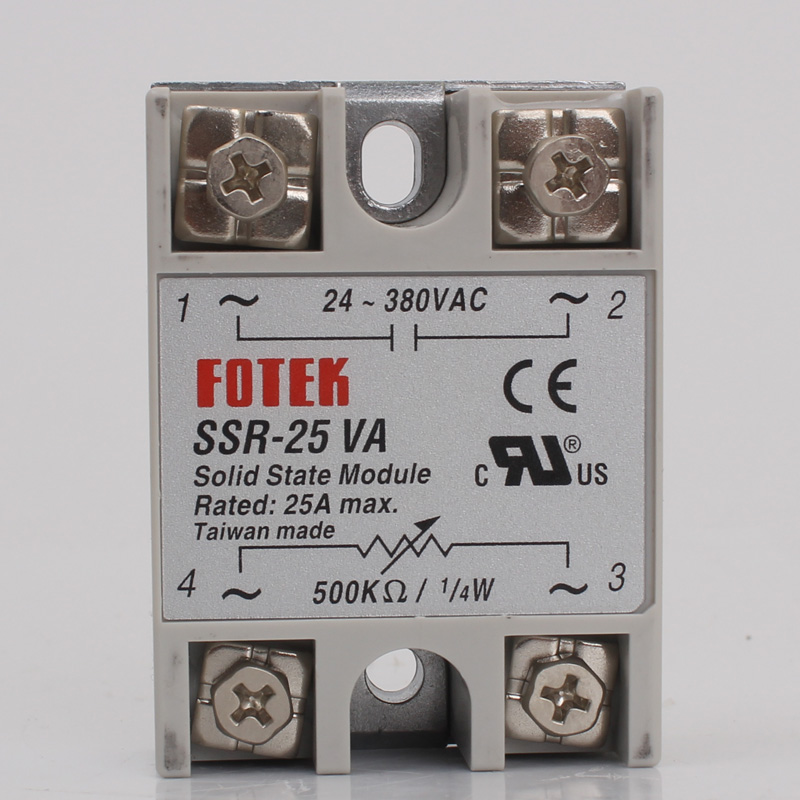

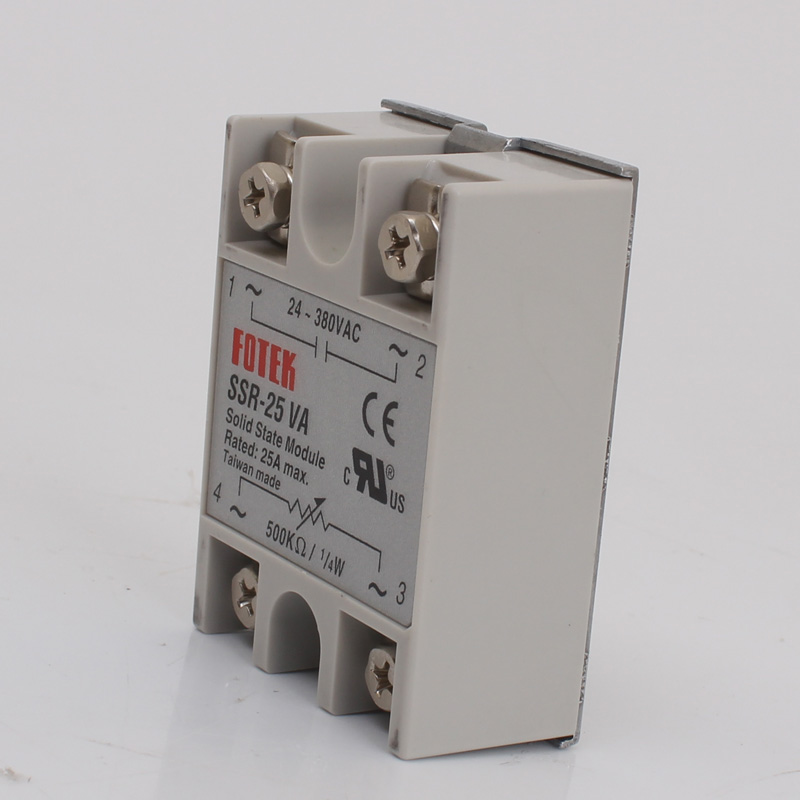

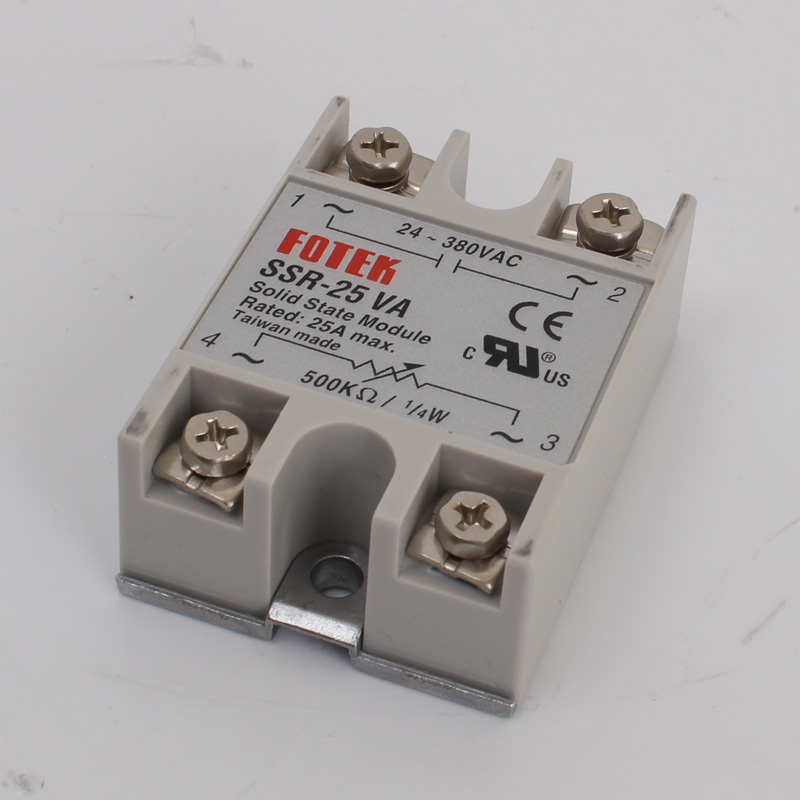

Технические характеристики однофазного реле с регулировкой выходного напряжения серии SSR

Модель

SSR-10VA

SSR-25VA

SSR-40VA

Тип

(VR-AC)

Ном. управляющее напряжение

Переменный резистор 250 кОм / 110 В, 500 кОм / 220 В, 1 МОм / 380 В

Метод управления

Фазовое управление

Ном. напряжение нагрузки

24 ... 380 В AC

Падение напряжения

1.6 В / 2.5 °С

Ном. ток нагрузки

10 А

25 А

40 А

Макс. кратковременный ток

135 А

275 А

410 А

Ток утечки

5 мА

Диэлектрическая прочность

более 2.5 кВ AC / 1 мин

Сопротивление изоляции

более 50МОм / 500 В DC

Диапазон раб. температур

-20 °С ... +80 °C

Масса

105 г

Технические характеристики линейного однофазного реле с регулировкой выходного напряжения серии SSR-LA

Модель

SSR-25LA

SSR-40LA

SSR-50LA

SSR-75LA

Управляющий сигнал

4 ... 20 мА

Входное сопротивление

1.2 кОм

Метод управления

Фазовое управление

Ном. напряжение нагрузки

90 ... 250 В AC

250 ... 480 В AC ("H" в обозначениии)

Пиковое напряжение

более 1200 В

Ном. ток нагрузки

25 А

40 А

50 А

75 А

Макс. кратковременный ток

275 А

410 А

550 А

820 А

Ток утечки

< 0.5 % при полной нагрузке

Диэлектрическая прочность

более 2.5 кВ AC / 1 мин

Сопротивление изоляции

более 50МОм / 500 В DC

Диапазон раб. температур

                -20 °С ... +80 °C

Масса

-20 °С ... +80 °C

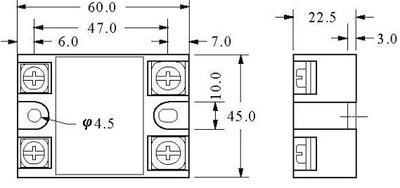

Рис.1. Габаритный чертеж реле SSR
Рис.1. Габаритный чертеж реле SSR
