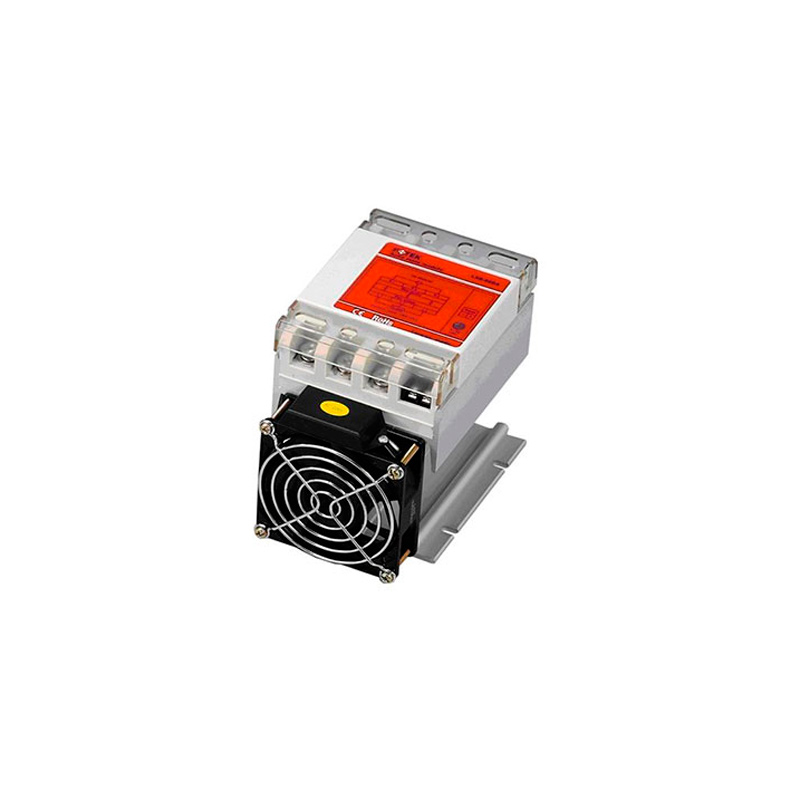

Трехфазное твердотельное реле LSR

Цена по запросу
В наличии
Артикул товара: 2139
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.09.2021 * 1050 ₽**

СДЭК 27.09.2021* 920 ₽**

DPD 25.09.2021* 400 ₽**

Самовывоз 26.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Твердотельные реле
Производитель Промсат
Дополнительные характеристики
Напряжение питания24 В
Конструктивное исполнениеТрехфазные

Трехфазное твердотельное реле LSR позволяют производить включение/отключение резистивной нагрузки за счет подачи или снятия номинального управляющего сигнала.

Комплект поставки

  • реле LSR
  • паспорт

Преимущества

  • Модельный ряд представлен трехфазными полупроводниковыми реле с номинальным током нагрузки 25A, 40A, 60А, 80А и 100А.
  • Возможность заказа твердотельных реле с предохранителями на каждую фазу
  • Трехфазное твердотельное реле LSR имеет более широкий диапазон рабочих температур – от -40.. до +80°С.
  • Улучшены потребительские характеристики, такие как диэлектрическая прочность, сопротивление изоляции, время отклика и т.д.
  • Серия LSR укомплектована радиатором и защитной крышкой, от 40А и выше также идет в комплекте вентилятор.
Технические характеристики твердотельных реле с «коммутацией при переходе тока через ноль»: (коммутация переменного напряжения)

Параметры

Тип DC-AC управление постоянным током

Тип AC-AC управление переменным током

Модель

LSR-25DA

LSR-40DA+

LSR-60DA+

LSR-80DA+

LSR-100DA+

LSR-25AA

LSR-40AA+

LSR-60AA+

LSR-80AA+

LSR-100AA+

Габариты

100x112x127

100x138x127

100x112x127

100x98x125

Ном. управляющее напряжение

4…32V DC

20…265V AC

Напряжение  выключения

выкл < 3.0 VDC

выкл < 10VAC

Ток срабатывания

12мА max

1VА max

Метод управления

Коммутация при переходе тока через ноль

Номинальное напряжение нагрузки

24…550V AC

Номинальный ток нагрузки

25А, 40А, 60А, 80А, 100А

25А, 40А, 60А, 80А, 100А

Ток утечки

25 мА max

25 мА max

Время отклика на входной сигнал

менее 8.3 мс (60Hz)

Диэлектрическая прочность

4 кВ rms

Сопротивление изоляции

более 100 МОм / 500V DC

Диапазон рабочих температур

-40°С…+80°С

Технические характеристики твердотельных реле со встроенным предохранителем с «коммутацией при переходе тока через ноль»: (коммутация переменного напряжения)

Параметры

Тип DC-AC управление постоянным током



Тип AC-AC управление переменным током



Модель

LSR-F-25DA

LSR-F-40DA+

LSR-F-60DA+

LSR-F-80DA+

LSR-F-100DA+

LSR-F-25AA

LSR-F-40AA+

LSR-F-60AA+

LSR-F-80AA+

LSR-F-100AA+

Предохранитель

35A

63A

80A



100A

125A



35A

63A

80A

100A

125A

Габариты

100x153x127

100x179x127

100x153x127

100x179x127

Вентилятор

нет

80x80 (220VAC)

нет

80x80 (220VAC)

Ном. управляющее напряжение

4…32V DC

20…265V AC

Напряжение  выключения

выкл < 3.0 VDC

выкл < 10VAC

Ток срабатывания

30мА max

3VА max

Метод управления

Коммутация при переходе тока через ноль

Номинальное напряжение нагрузки

24…550V AC

Номинальный ток нагрузки

25А, 40А, 60А, 80А, 100А

25А, 40А, 60А, 80А, 100А

Ток утечки

25 мА max

25 мА max

Время отклика на входной сигнал

менее 8.3 мс (60Hz)

Диэлектрическая прочность

4 кВ rms

Сопротивление изоляции

более 100 МОм / 500V DC

Диапазон рабочих температур

-40°С…+80°С
