Твердомер комбинированный Т-УД2

Твердомер комбинированный Т-УД2 позволяет проводить экспресс-анализ твердости изделия непосредственно на месте эксплуатации или производства изделия в цеховых, лабораторных и полевых условиях, например, в машиностроении, металлургии, энергетике, судостроении и железнодорожном транспорте, в авиакосмической и нефтегазовой отрасли, ремонтно-монтажных и сервисных организациях и т.д.

Область применения

Объектами измерений могут быть: сосуды давления различного назначения (реакторы, парогенераторы, коллекторы, котельные барабаны, газгольдеры и др.), роторы турбин и генераторов, трубопроводы, прокатные валки, коленчатые валы, шестерни, детали различных транспортных средств, промышленные полуфабрикаты (отливки, поковки, листы) и т.д.

Также твердомер может быть применен для:

• оценки стабильности технологических процессов (обработка изделий, сварка и т.д.);
• диагностики оборудования, с целью оценки его остаточного безопасного ресурса (контроль твердости трубопроводов, котлов и т.д.);
• оценки качества проведенных ремонтных работ;
• оценки качества термической обработки.

Исполнение

Твердомер Т-УД2 представляет собой портативный прибор, выполненный в ударопрочном корпусе (со специальным защитным силиконовым бампером-чехлом для сложных условий эксплуатации) внутри которого размещена плата с электронными компонентами и аккумуляторы.

Конструкция прибора включает в свой состав электронный блок (3) и подсоединяемый с помощью разъема (9) преобразователь (1). Разъемное соединение расположено на верхней торцевой поверхности корпуса. Клавиши управления (5) находятся на передней панели, на которой также расположен графический индикатор (4). В нижней задней части корпуса прибора под крышкой (11) находится отсек размещения батареи (6), в который устанавливаются элементы питания (12)

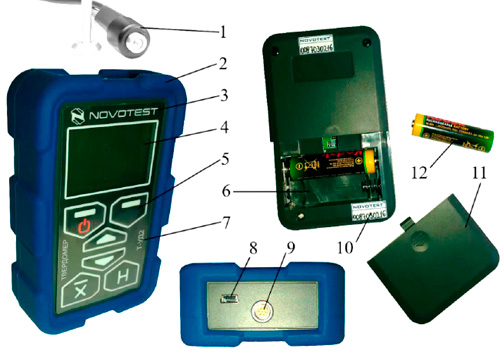

Рис.1. Внешний вид твердомера Т-УД2, где:
1– преобразователь; 2 – защитный чехол; 3 – электронный блок; 4 – графический индикатор; 5 – клавиши управления; 6 – отсек для батарей; 7 – маркировка модели твердомера; 8 – разъем mini USB; 9 – разъем Lemo для подключения преобразователей; 10 – пломба; 11 – крышка; 12 – аккумулятор типа NiMH.

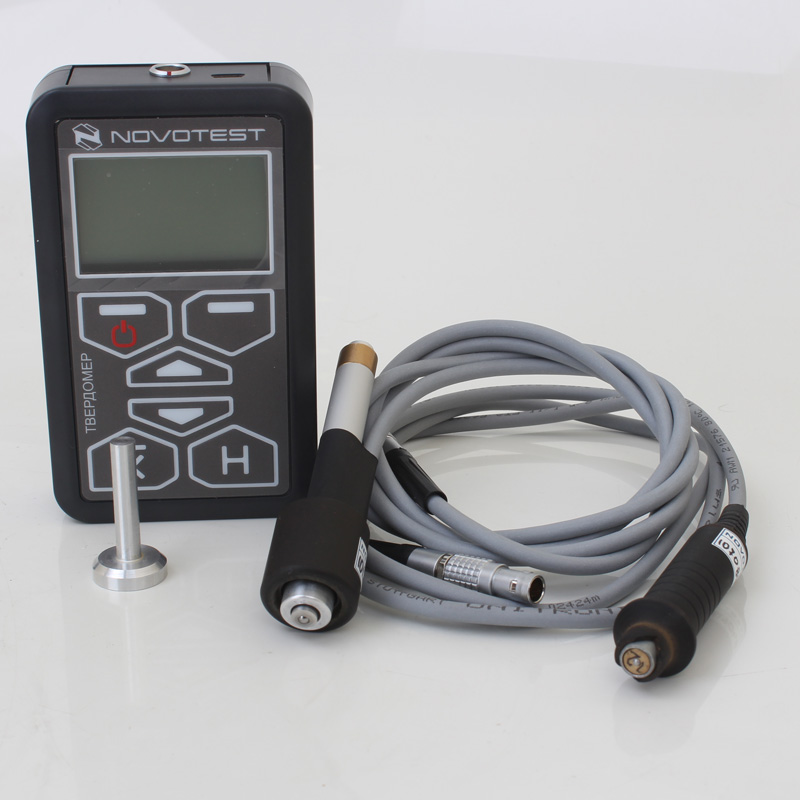

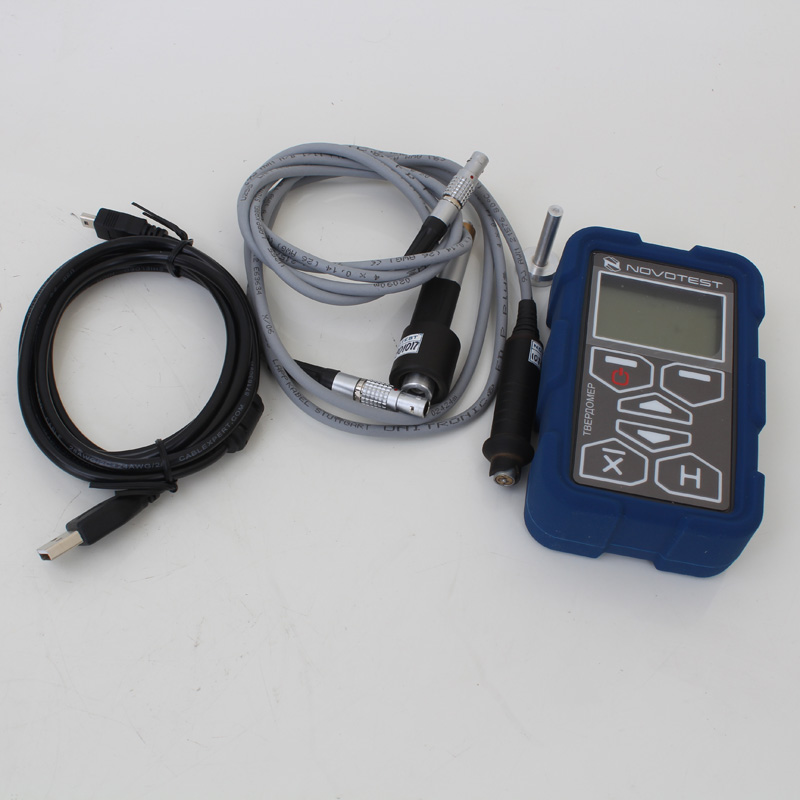

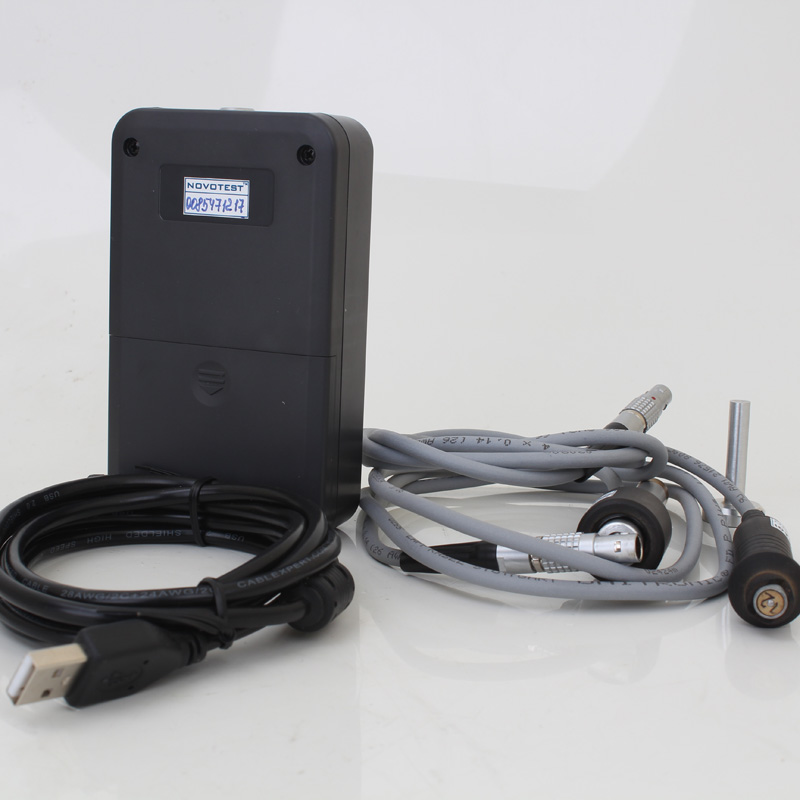

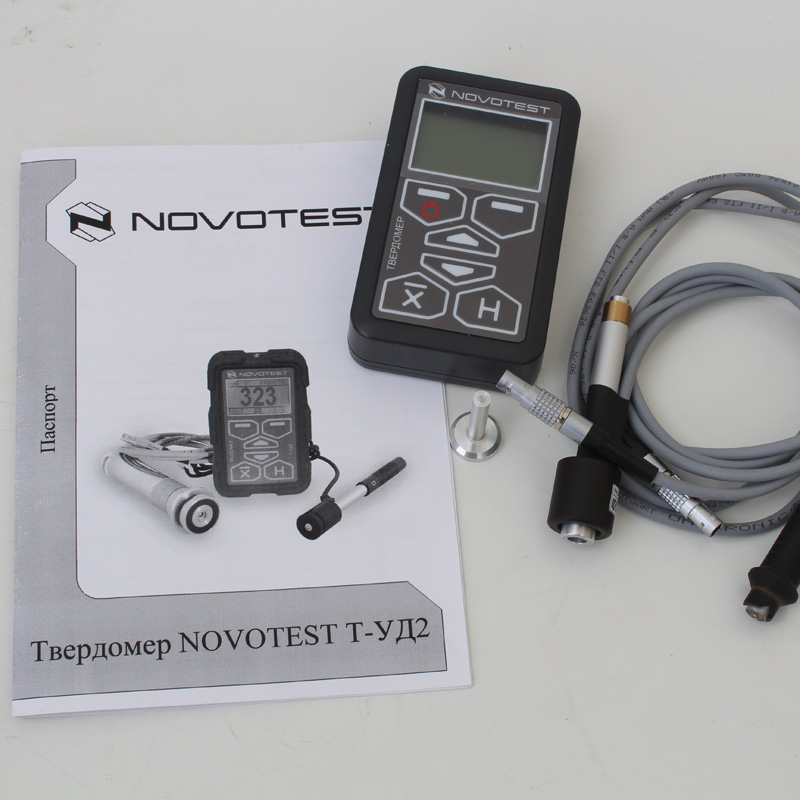

Комплект поставки

• твердомер комбинированный Т-УД2
• датчик ультразвуковой У1
• датчик динамический Д1
• 2 аккумулятора с зарядным устройством
• паспорт, руководство по эксплуатации
• ПО связи с ПК (скачивается с сайта)
• кабель связи с ПК
• сумка с плечевым ремнем
