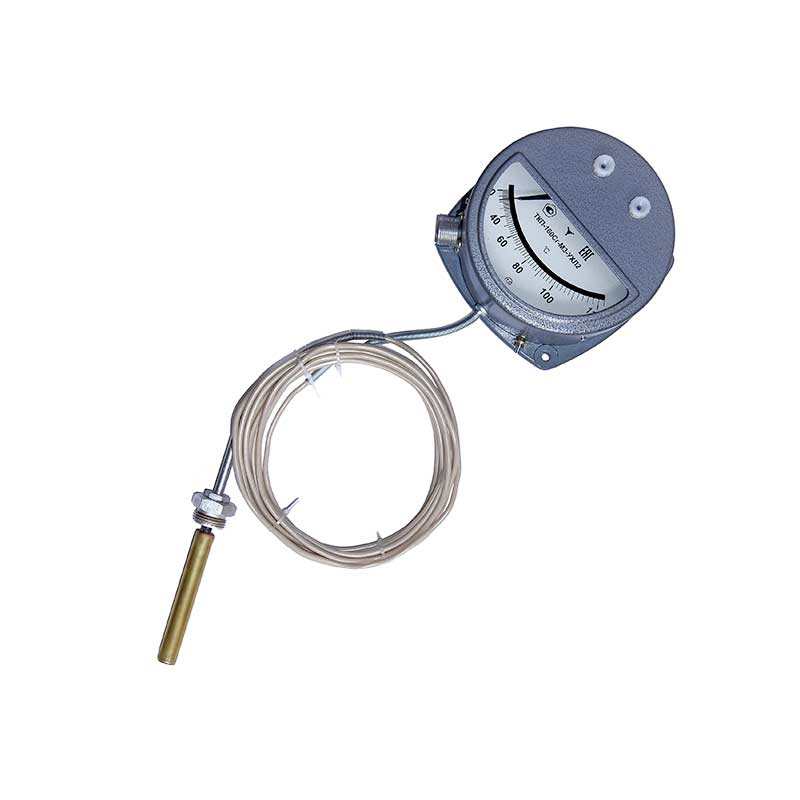

Термометр ТКП-160Сг-М3

Термометр манометрический ТКП-160Сг-М3 конденсационный показывающий сигнализирующий предназначен для измерения температуры воды, масла и других неагрессивных жидкостей в промышленных установках, а так же для управления внешними электрическими цепями от сигнализирующих у стройств промышленных приборов.

Устройство ТКП-160Сг-М3

Термометр состоит из манометрической термосистемы и передаточного механизма. Основным узлом манометрического термометра является термосистема.

Термосистема дистанционного термометра состоит из следующих частей:

• пружина манометрическая с держателем;
• термобаллон;
• соединительный капилляр

Капилляр по всей длине защищён защитной оболочкой из полиэтилена либо из медной проволоки. У мест крепления капилляра с термобаллоном и корпусом имеются вторичные оболочки, предохраняющие капилляр от излома и пережатия в местах наиболее подверженных перегибам.

Термобаллон местных (осевых и радиальных) термометров крепится к корпусу термометра.

Манометрическая пружина с держателем крепится к плате механизма двумя винтами.

Принцип работы

Принцип действия термометра манометрического основан на строгой зависимости давления насыщенных паров заполнителя термосистемы от температуры измеряемой среды.

Изменение температуры контролируемой среды воспринимается заполнителем через термобаллон и преобразуется в изменение давления, которое по капилляру передается в манометрическую пружину. Манометрическая пружина под действием давления разворачивается, через тягу и поводок поворачивает ось и сидящую на ней стрелку.

Пределы температуры задаются двумя указателями, с помощью поводков. В момент достижения температуры, заданной указателями, рычаг переходит с одной ступени кулачка стрелки на другую: в одном случае, под действием пружины, рычаг приближается к кнопке микропереключателя, а в другом - отходит от него. В каждом случае происходит срабатывание микропереключателя, замыкание либо размыкание электрической цепи.

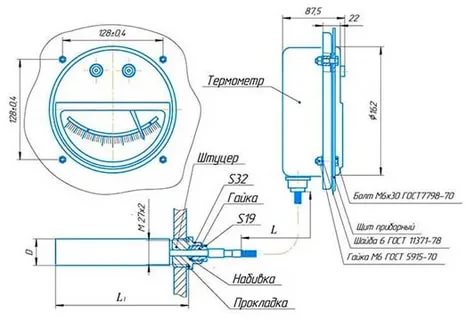

Рис.1 Схема габаритных размеров термометра ТКП-160сг-М3

Условия эксплуатации

Термометры ТКП-160Сг-М3 предназначены для эксплуатации в следующих условиях:

• для исполнения УХЛ категории 2 по ГОСТ 15150-69, но для работы при температурах окружающего воздуха от -50 до 60°С и относительной влажности 95% при t=35°С;
• для исполнения Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от -10 до 55°С и относительной влажности 95% при t=35°С

По классификации ГОСТ Р 52931 термометры относятся:

• по устойчивости к климатическим воздействиям - к группе исполнения Д3 и С3;
• по устойчивости к механическим воздействиям при эксплуатации - к группе исполнения L 3;
• по защищенности от воздействия окружающей среды - к исполнению со степенью защиты IP43;

Рабочее положение корпуса приборов:

• для дистанционных термометров - вертикальное;
• для местных осевых - горизонтальное;
• для местных радиальных - вертикальное
