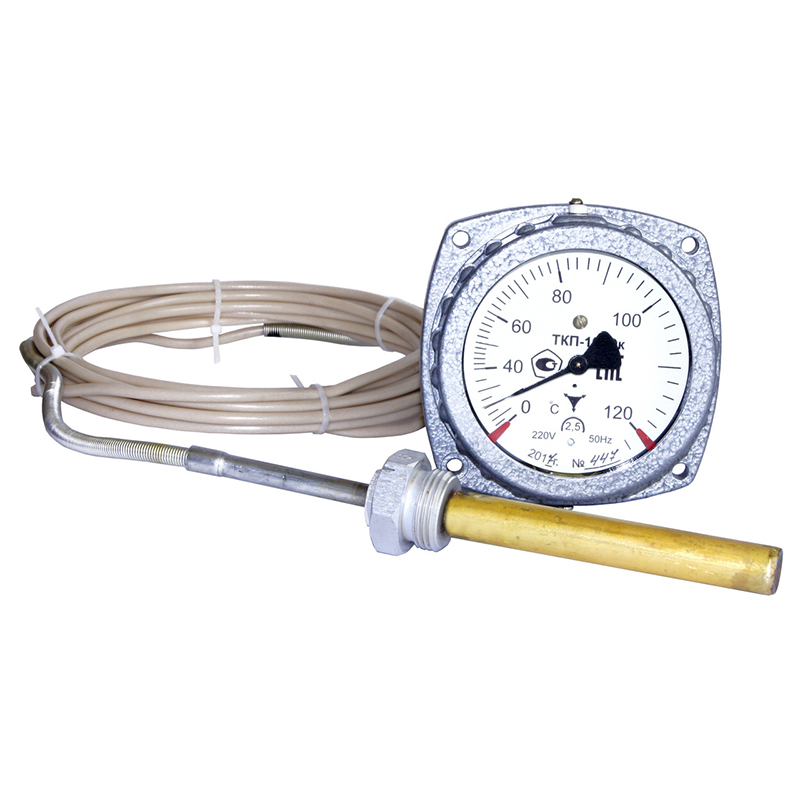

Термометр ТКП-160Сг

Термометры ТКП-160Сг используются для непрерывного контролирования температуры жидких и газообразных сред, таких как вода, масло и другие неагрессивные вещества.

ТКП-160 может применяться для регулирования функционирования электрических цепей, которые включают в себя сигнализирующие устройства оборудования.

Структура условного обозначения

Расшифровывается название так:

• ТКП – термометр кондиционный показывающий,
• 160 – диаметр термометра.

Так как термометр ТКП-160Сг имеет модификации с различным расположением термобаллона, то область применения этого устройства значительно расширяется.

Основным предназначением ТКП-160Сг является измерение технологических параметров и управление внешними цепями электрического тока от сигнализирующих приборов. Существуют дистанционные термометры, масса которых составляет 4,5 кг, и местные, имеющие жесткую связь и весящие 2,5кг.
Местные термометры производятся без электрических соединений, таких как вилка и розетка, однако при специальном заказе потребителя, будут изготовлены с соединителями.

Соединяется термобаллон и корпус в местных термометрах ТКП-160 двумя способами – с радикальным и осевым расположением термоболона.

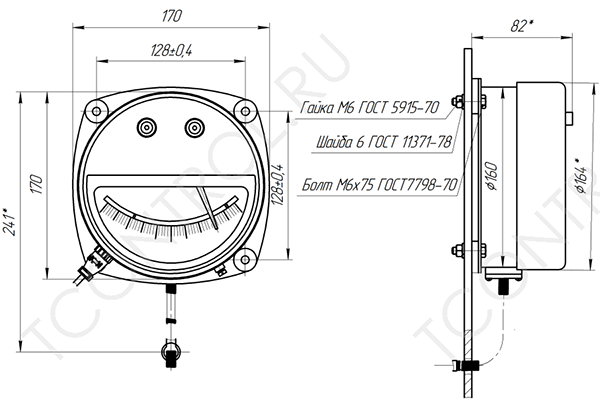

Рис.1 Схема габаритных размеров термометра ТКП-160Сг

Применение

Область применения манометрического, конденсационного термометра очень обширна, это и электрические отопительные котлы, и термостаты, и масляные трансформаторы, и водонагреватели, и сауны, и многое другое.

Также используется для управления температурными режимами нагревательных элементов промышленных и бытовых установок.

Технические характеристики

• Пределы измерений -25…75, 0…120, 100…200, 200…300°C
• Длина соединительного капилляра дистанционного термометра 0,6, 1, 1,6, 2,5, 4, 6, 10, 12, 16, 25 м
• Длина погружения термобаллона 160, 200, 250, 315, 400, 500, 630, 800, 1000 мм
• Диаметр термобаллона 12, 14, 16 мм
• Класс точности термометров  1,0; 1,5; 2,5
• Давление измеряемой среды не более 1,6 МПа
• Напряжение питания сигнализирующего устройства 220В, 50 Гц
• Разрывная мощность контактов сигнализирующего устройства 50ВА
• Масса:
  • Дистанционного (с капилляром 25 м) 4,5кг
  • Местного 2,5кг
• Средний срок службы не менее 10 лет
