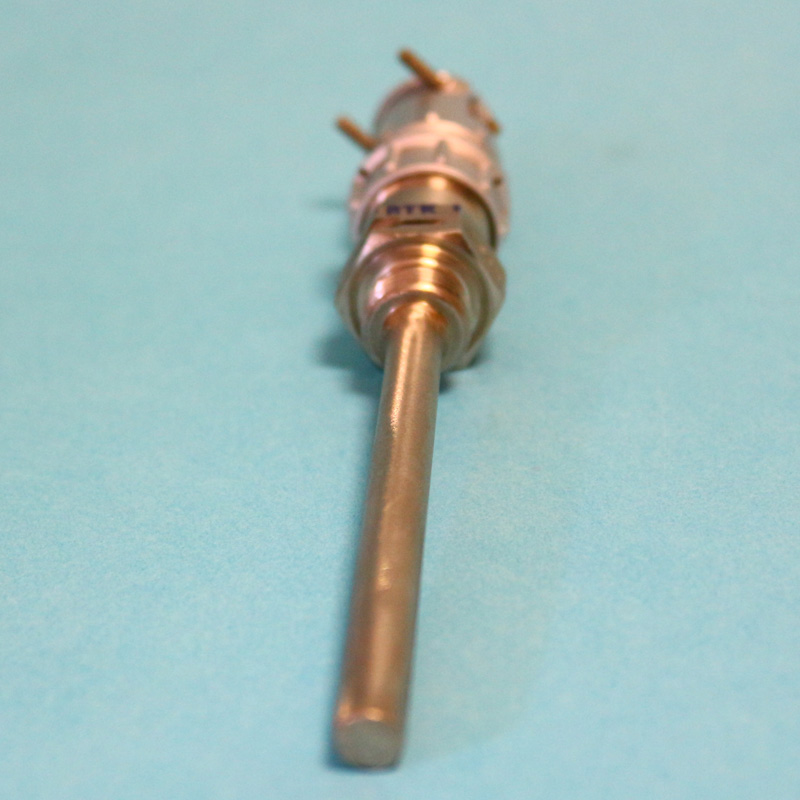

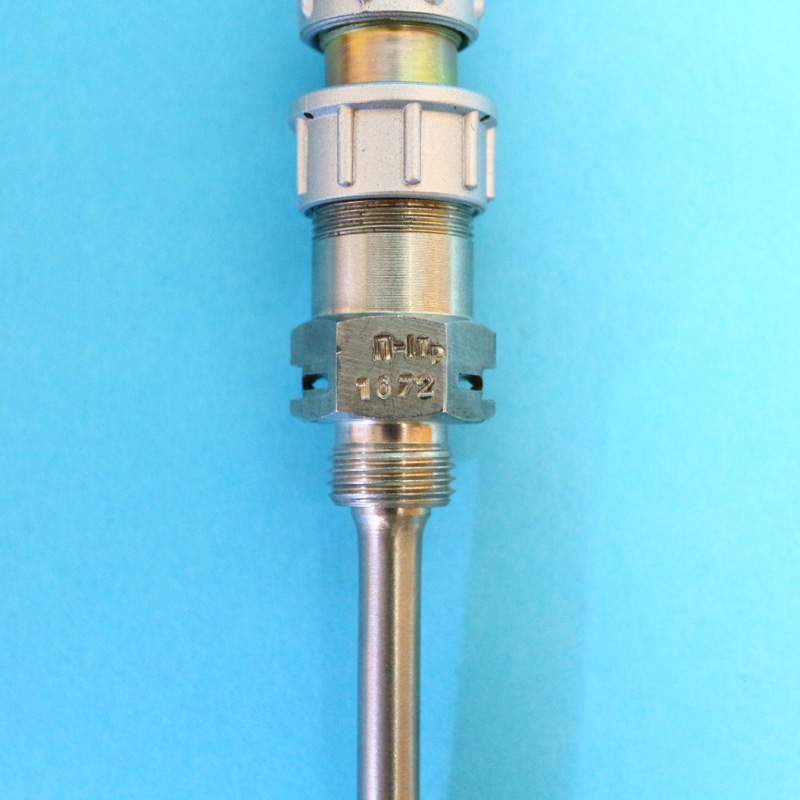

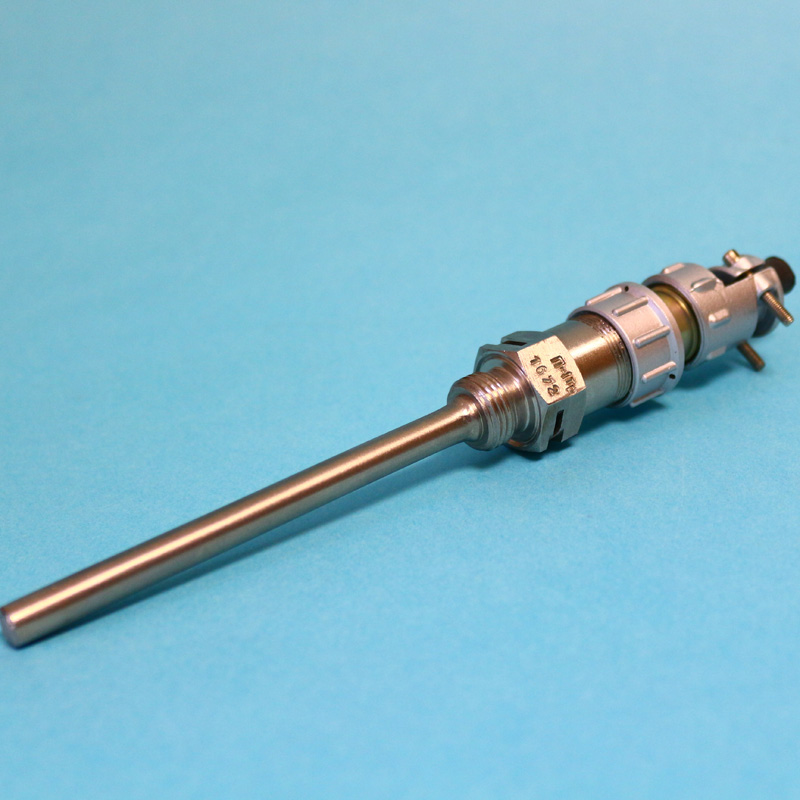

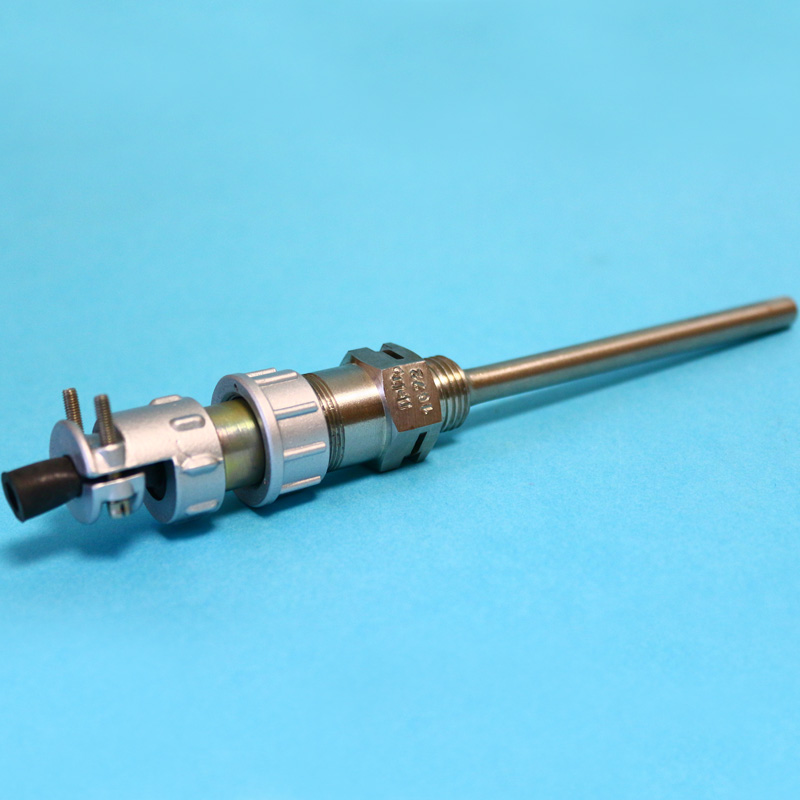

Приемник термометра сопротивления П-1

Приемник термометра сопротивления П-1 предназначен для применения в комплекте электрического термометра сопротивления для измерения температуры жидкостей и газов (масло, воздух).

Эксплуатация

Приемник температуры П-1 следует эксплуатировать при соблюдении следующих условий эксплуатации:

• температура окружающего воздуха - от -60°C до +85°C;
• относительная влажность воздуха - до 98 (±2) %, при температуре +40°C.

Комплект поставки

• Приемник термометра П-1 - 1 шт.
• Руководство по эксплуатации - 1 * экз.
• Паспорт - 1 экз.

Гарантийный срок хранения - 6 лет со дня изготовления. Гарантийный срок эксплуатации - 11 лет со дня изготовления. Гарантийная наработка - 10 000 часов налета в пределах гарантийного срока.

Работа устройства

Датчик П-1 является терморезисторным. Рабочий процесс по большей части осуществляется на объектах, которые вплотную связаны с авиационной промышленностью. Помимо этой основной отрасли, датчики могут работать на любом другом объекте в другой отрасли. Там он используется первичный преобразователь температурного показателя воздушного пространства. Рабочий процесс может протекать в газовой среде, даже включая в заторможенном потоке.

Приемник может измерять температурные показатели жидкой среды:

• топливо,
• масло.

Все эти измерения преобразовываются в электрический сигнал, который далее подается в следующие системы:

• система управления;
• система регистрации;
• система измерения; система сигнализации.

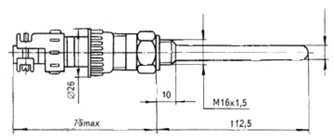

Рис.1. Чертеж приемника термометра сопротивления П-1
