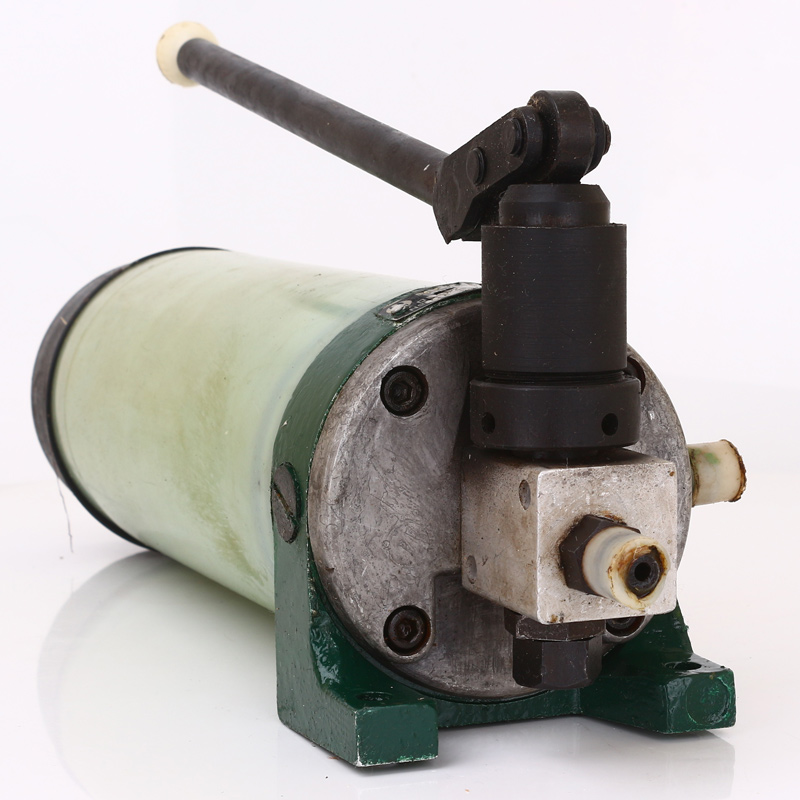

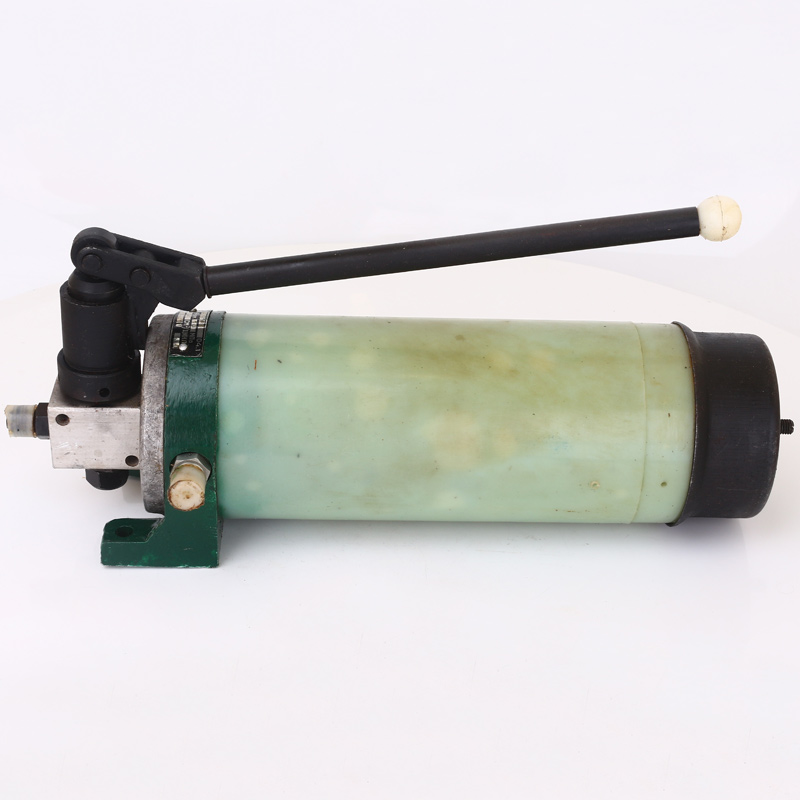

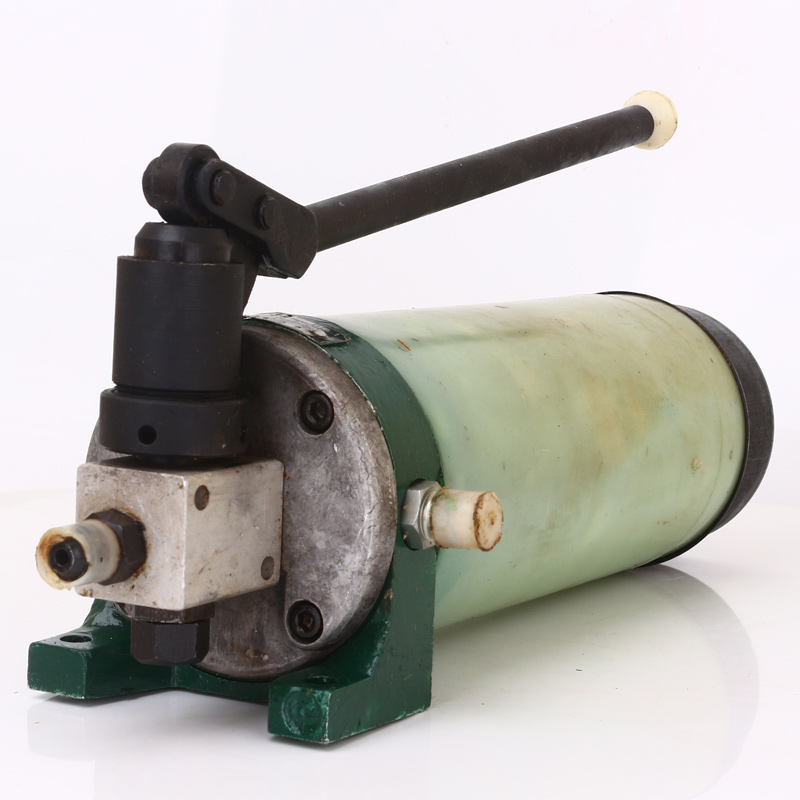

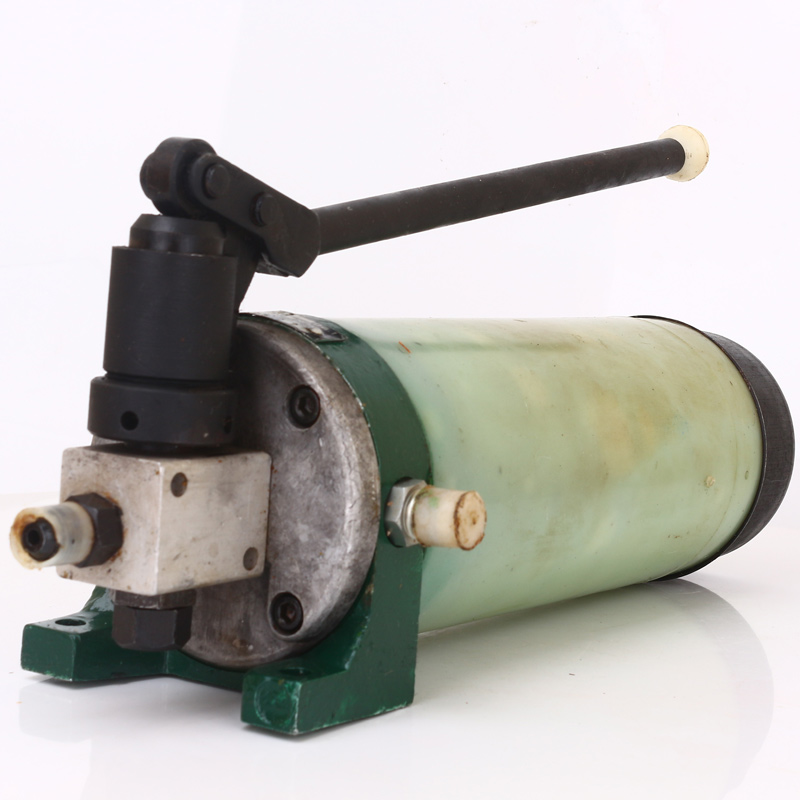

Станция 130161

Станция 130161 используется для нагнетания отфильтрованных смазочных материалов в смазочные системы оборудования.

Структура условного обозначения

Смазочные станции маркируются так: Х1 - Х2 - Х3 - Х4 - Х5 - Х6 - А - Х7 ТУ У 29.1-05409685.013-2004, где:

• Х1 - по номинальному рабочему объему:
  • 1 - 0,63 см³.
• Х2 - по номинальному давлению нагнетателя:
  • 3 - 10 МПа;
  • 4 - 20 МПа.
• Х3 - по наличию регулировочного устройства:
  • 0 - отсутствует;
  • 1 - имеется.
• Х4 - по типу предохранительного устройства:
  • 0 - отсутствует;
  • 1 - со сбросом смазочного материала с разрывным элементом;
  • 2 - без сброса смазочного материала;
  • 3 - со сбросом смазочного материала без разрывного элемента.
• Х5 - вместительность резервуара:
• для жидкого смазочного материала:
  • 0 - без резервуара;
  • 1 - 0,63 дм³;
  • 2 - 1,6 дм³;
  • 3 - 2,5 дм³;
  • 4 - 4 дм³;
  • 5 - 6,3 дм³.
• для пластичного смазочного материала:
  • 6 - 1 дм³;
  • 7 - 2 дм³;
  • 8 - 3,2 дм³;
  • 9 - 5 дм³.
• Х6 - по виду привода:
  • 1 - ручной;
  • 2 - гидравлический;
  • 3 - пневматический;
  • 4 - электрический;
  • 9 - механический с обогнутой муфтой.
  • А - наличие реле уровня;
• Х7 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Работа устройства

Работа станции 130161 основана на принципе возвратно- поступательного движения плунжера встроенного в нагнетательный элемент, который под действием пружины всасывает смазочный материал из резервуара в рабочую полость и под действием привода вытесняет его через нагнетательный клапан в магистраль системы.

При повышении давления в системе выше 1,25 номинального срабатывает предохранительное устройство станции. Сигналом срабатывания предохранительного устройства является выдвижение штока или разрыв разрывного диска, в зависимости от типа предохранительного устройства.

Климатическое исполнение и категория размещения станций по ГОСТ15150-69:

• для стран с умеренным климатом – УХЛ4,
• для стран с тропическим климатом – О4.1.

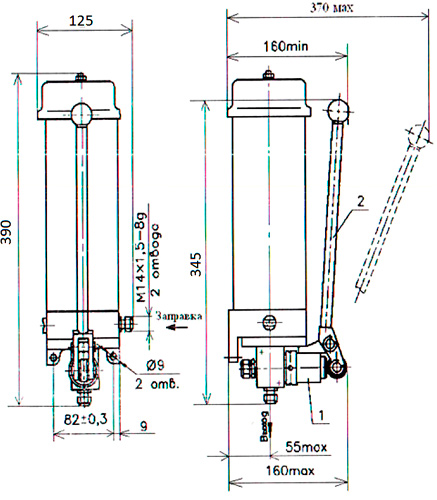

Рис.1. Габаритный чертеж станции 130161

Эксплуатация

Температура смазочного материала от +1°С до +50°C. Класс чистоты минеральных масел не ниже 14. Для обеспечения класса чистоты минеральных масел и тонкости фильтрации пластичного материала рекомендуется применение фильтров с номинальной тонкостью фильтрации не более 25мкм для минеральных масел и не более 100мкм для пластичного смазочного материала. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов, паров в концентрациях, снижающих параметры станций смазки в недопустимых пределах.

Температура окружающей среды от +1°C до +40°C, относительная влажность не более 80% при температуре +25°C
