Система плазменного воспламенения СПВ-2-4

Система плазменного воспламенения СПВ-2-4 предназначена для воспламенения топливовоздушной смеси в камерах сгорания газотурбинных двигателей.

Модификации

• СПВ-2-4В,
• СПВ-2-4В.М1,
• СПВ-4-5В.

Эксплуатация

Системы плазменного воспламенения СПВ-2-4 нормально функционируют при следующих условиях:

• температура окружающего воздуха в районе мест крепления БП - от +5°C до 35°C;
• максимально допустимая относительная влажность окружающего воздуха 80% при температуре +35°C;

Системы воспламенения сохраняют прочность и способность выполнять свои функции в условиях воздействия вибрационных нагрузок с ускорением 19,6 м/с2 (2g) в диапазоне частот (5 - 80) Гц.

Конструкция

В состав систем СПВ-2-4 входит:

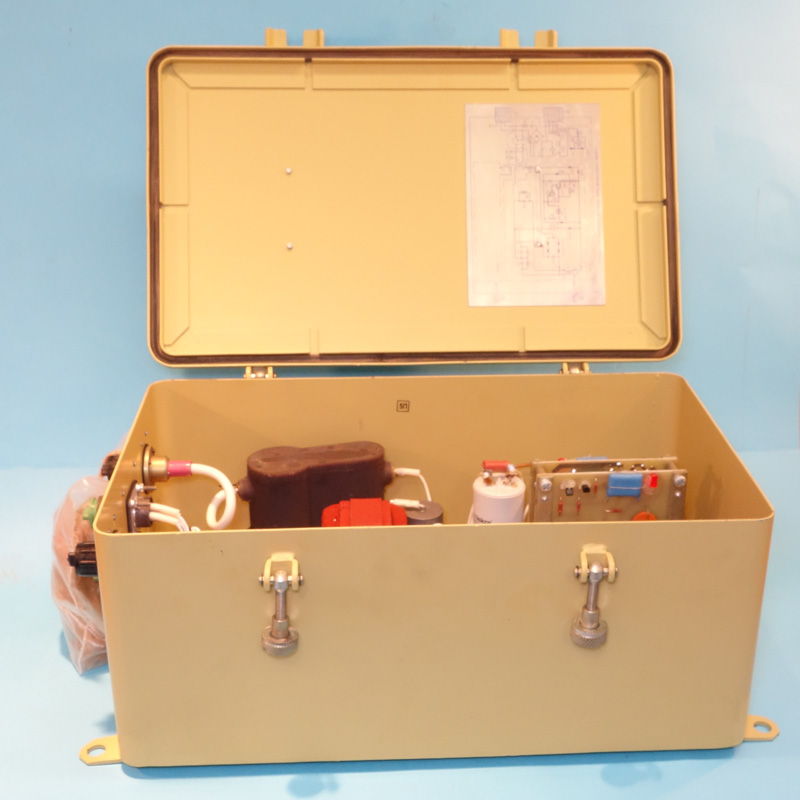

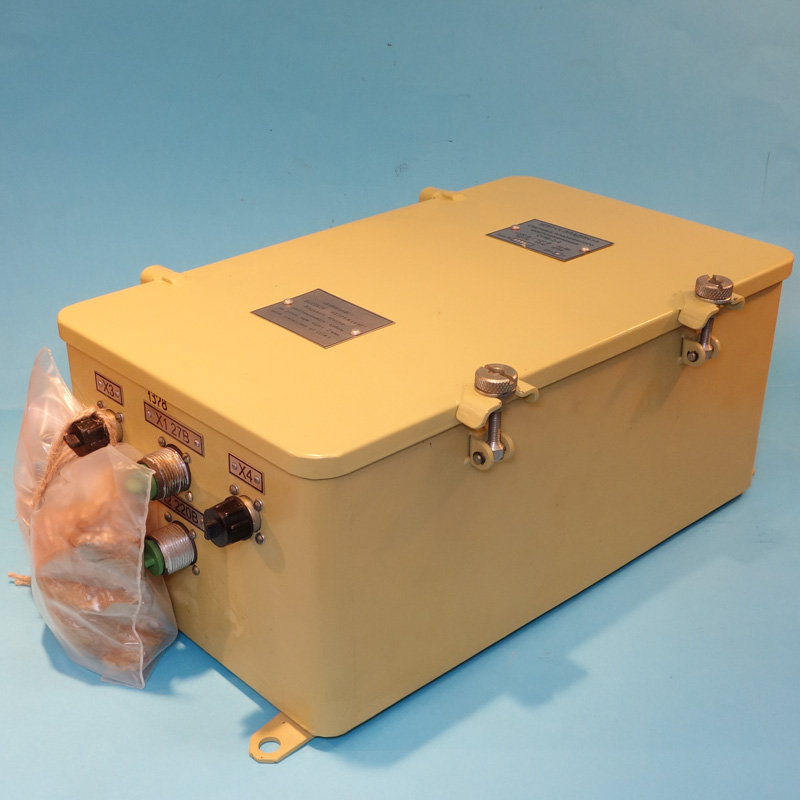

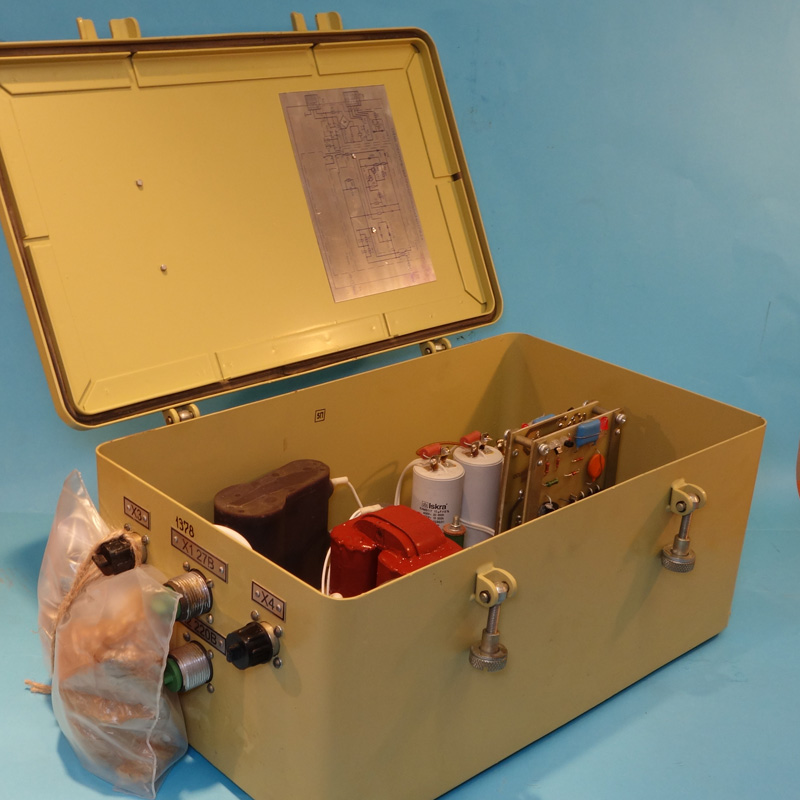

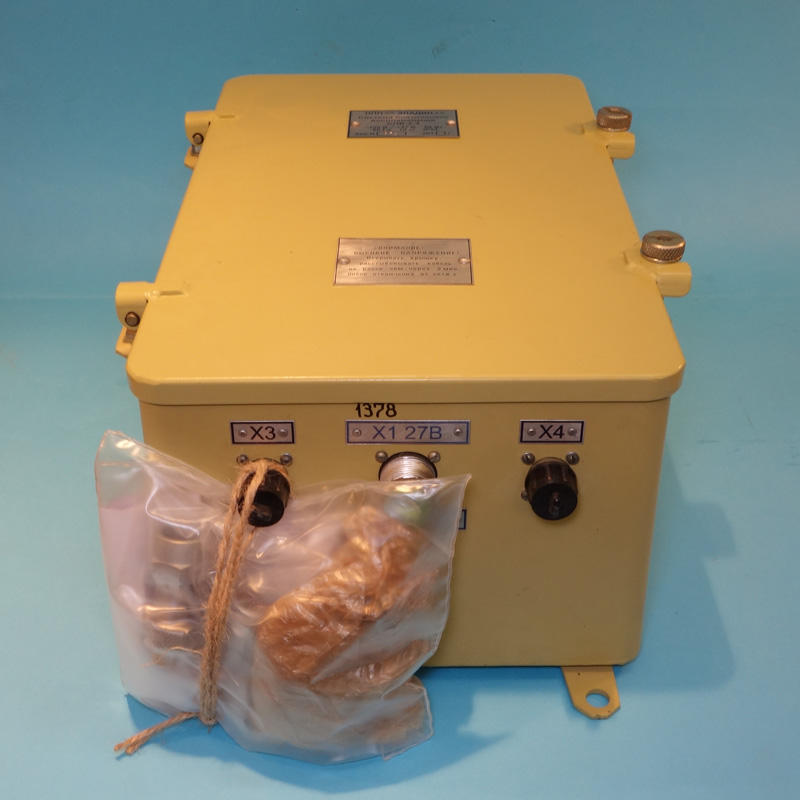

• входит блок питания (БП),
• свечи плазмоструйные (СП),
• провода высоковольтные (ПВ) с арматурой.

Количество одновременно работающих канала – 2 (2 свечи), для СПВ-4-5В – 4 канала(4 свечи).

Принцип действия указанных систем основан на генерировании высокореакционной импульсной плазменной струи обеспечивающей надежное воспламенение топливовоздушной смеси в широком диапазоне эксплуатационных условий.

В конструкции БП систем СПВ-2-4В.М1 и СПВ-4-5В предусмотрен вывод для подключения к блоку индикации работы высоковольтных каналов.

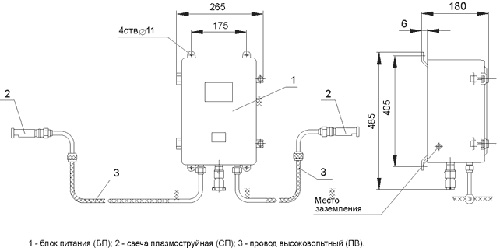

Рис.1. Габаритный чертеж системы СПВ-2-4

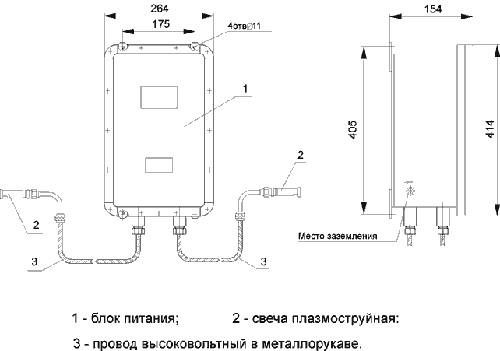

Рис.2. Габаритный чертеж системы СПВ-2-4В

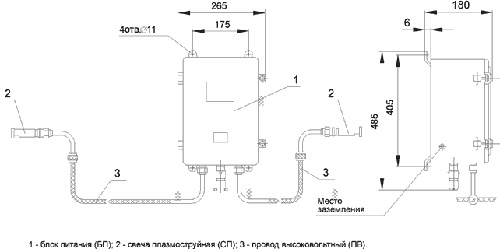

Рис.3. Габаритный чертеж системы СПВИ-2-2Н
