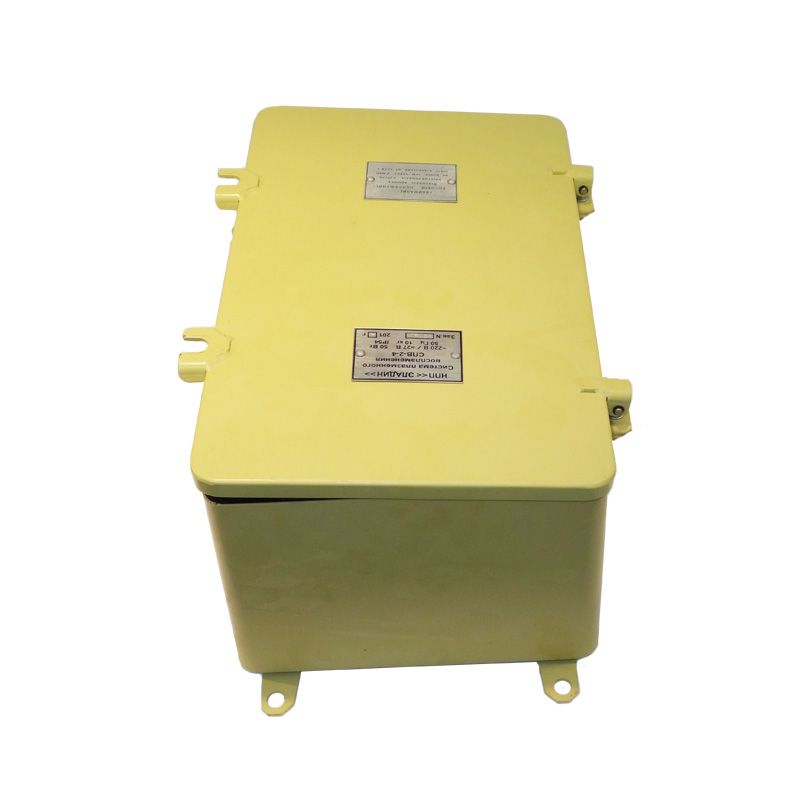

Система плазменного воспламенения СПВ-2-4В

Система плазменного воспламенения СПВ-2-4В воспламенения предназначена для воспламенения топливовоздушной смеси в камерах сгорания газотурбинных двигателей.

Исполнение

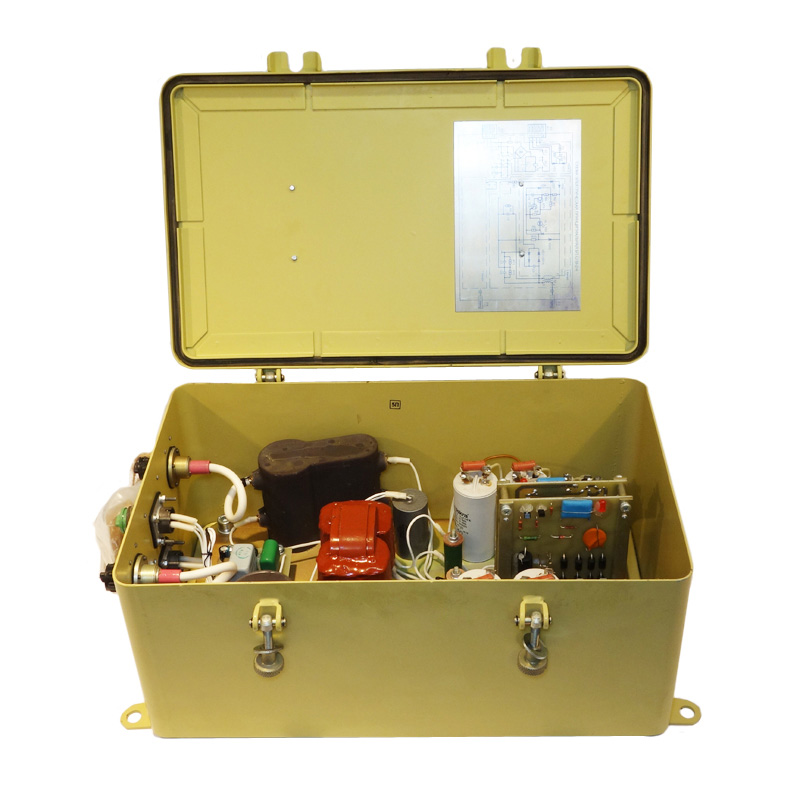

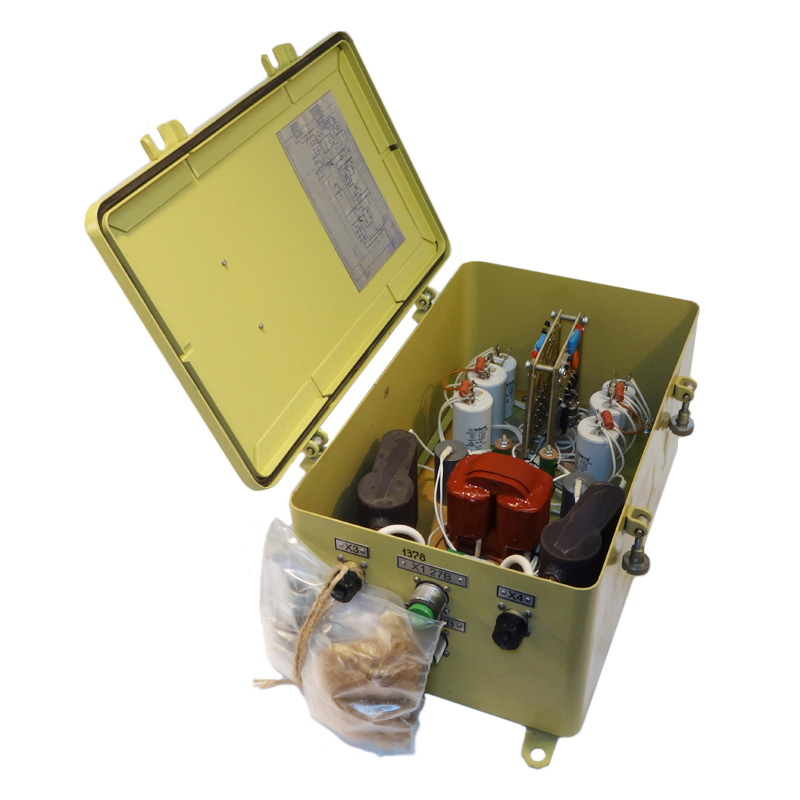

В состав систем СПВ-2-4В входит:

• блок питания;
• свечи плазмоструйные;
• провода высоковольтные с арматурой.

Применяемые воспламенители: СП-1-2; СП-1-2М1; СП-1-2В.

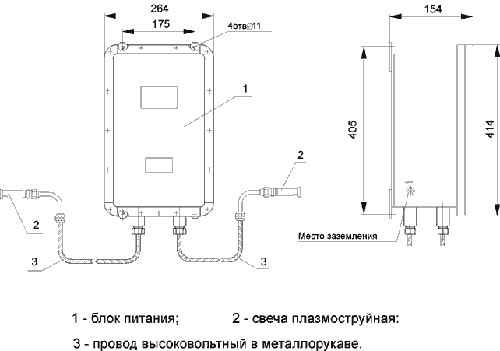

Рис.1. Габаритный чертеж системы плазменного воспламенения СПВ-2-4В

Эксплуатация

Оптимальными условиями для использования системы являются:

• Температура окружающего воздуха - от +5° С до +35° С.
• Относительная влажность при +35° С - до 80%.

Система сохраняет прочность и способность выполнять свои функции в условиях воздействия вибрационных нагрузок:

• ускорением - не более 19,6 м/с2;
• частотой - от 5 Гц до 80 Гц.

Устройство и работа

Принцип действия систем плазменного воспламенения СПВ-2-4В основан на генерировании высокореакционной импульсной плазменной струи обеспечивающей надежное воспламенение топливовоздушной смеси в широком диапазоне эксплуатационных условий.

Подача питания к первичной обмотке силовой трансформаторной системы СПВ-2-4В способствует генерированию во вторичной обмотке соответствующего напряжения, заряжающего силовые конденсаторы. Это обеспечивает получение удвоенной величины напряжения и зарядку накопительного конденсатора. Электрическая схема, собранная на транзисторах, следит за зарядом конденсаторов и при достижении величины напряжения пробоя выдает сигнал на разрядку конденсатора, что позволяет через воспламеняющую свечу выполнить поджег топлива.
