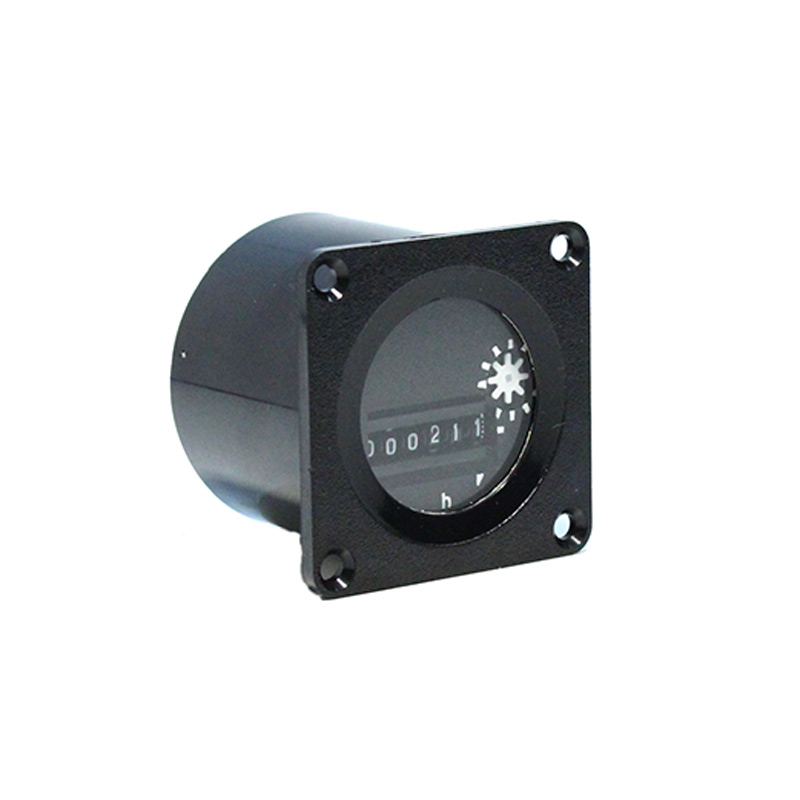

Счетчик времени наработки СВН-2-02

Счетчик времени наработки СВН-2-02 предназначен для автоматического суммирования времени работы оборудования, агрегатов, машин, у которых имеется источник постоянного тока с напряжением 27 В.

Эксплуатация

Оптимальными условиями для использования счетчика являются:

• Температура окружающей среды - от -60° С до +55° С.
• Относительная влажность при температуре (+40±2)° С без конденсации влаги внутри корпуса - от 95% до 98%.

Счетчик прочен к кратковременным от 2 ч до 4 ч:

• повышениям температуры - до +65° С;
• циклическим изменениям температуры - от +50° С до +65° С.

Счетчик моточасов СВН-2-02 виброустойчив и вибропрочен:

• на частотах - от 5 Гц до 100 Гц;
• при ускорении - до 50 м/с2.

Счетчик прочен к ударным нагрузкам:

• с ускорением - до 150 м/с2;
• при количестве ударов - 10 000.

Конструкция

Счетчики СВН-2-02 состоят из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.

Для установки необходимо:

• вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек;
• присоединить провода питания к штекерам, входящим в комплект поставки;
• надеть штекера на контакты основания счетчика в соответствии с указанной полярностью.

При правильном подключении на СВН-2-02 должно подаваться напряжение питания одновременно с напряжением питания на объект.

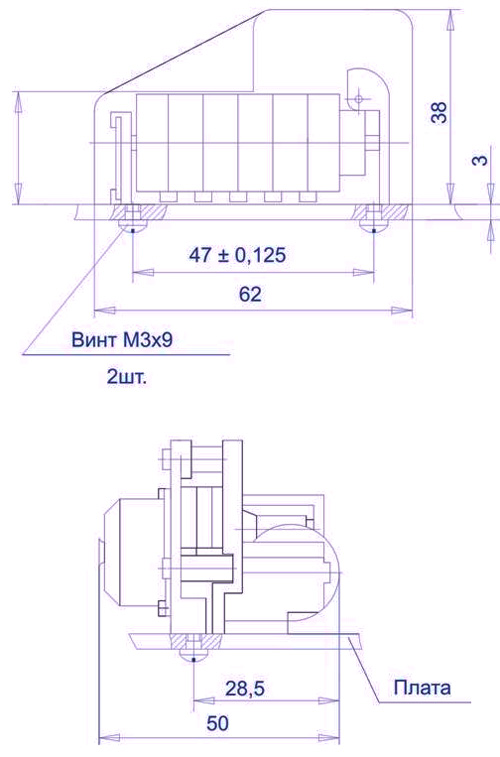

Рис.1. Габаритный чертеж счетчика времени наработки СВН-2-02

Примечание.
*При наработке 99999,9 ч отсчетное устройство автоматически перебрасывается на нули (00000,0).

Комплект поставки

• счетчик СВН-2-02 - 1 шт.
• винт В.М4-6g×25-22.58.046 или
• винт В2.М4-6g×25-22.58.046 ГОСТ 17474 – 4 шт.;
• гайка М4.6H.6.046 ГОСТ 5927-70 – 4 шт.;
• шайба4.65 Г.019 ГОСТ 6402-70 – 4 шт.;
• штекер наружный тип 4 №45 7373 8006;
• ОСТ 37.003.032-88 – 2 шт.;
• паспорт – 1 экз.;
• коробка – 1 шт.
