Счетчик готовой продукции СГП-02

Счетчик готовой продукции СГП-02 предназначен для счета входных импульсов, поступающих от контактных или индуктивных датчиков и выдачи выходных сигналов при достижении заданного значения.

Комплект поставки

• счетчик готовой продукции СГП-02 - 1 шт.
• паспорт - 1 шт.
• скоба крепления - 1 шт.
• винты крепления - 2 шт.
• уплотнитель под скобу крепления - 2 шт.
• RC-фильтр (на выходе - симисторы) - 2 шт.
• потребительская тара - 1 шт.

Исполнение

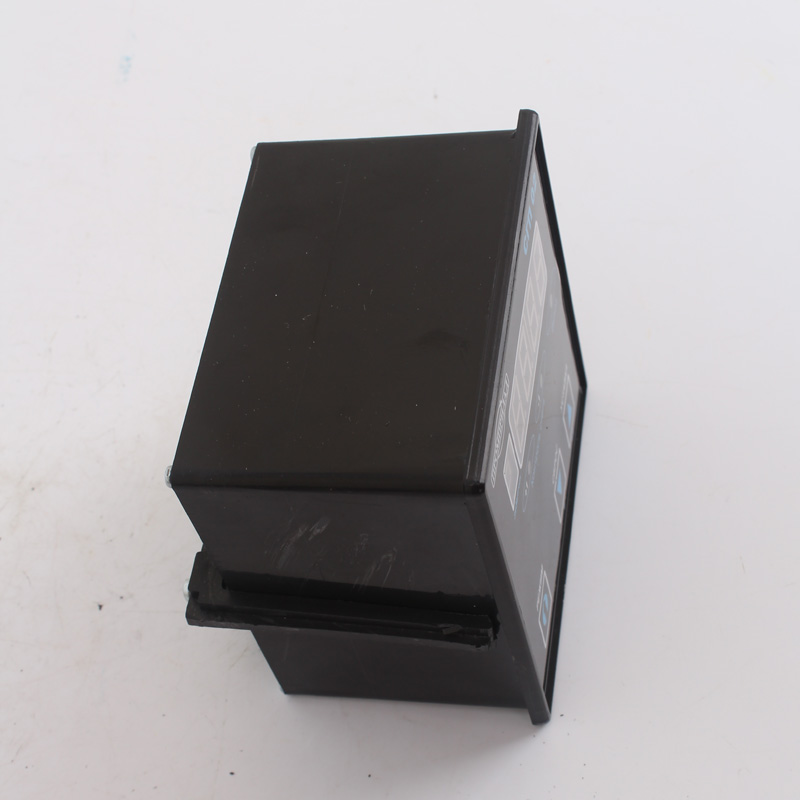

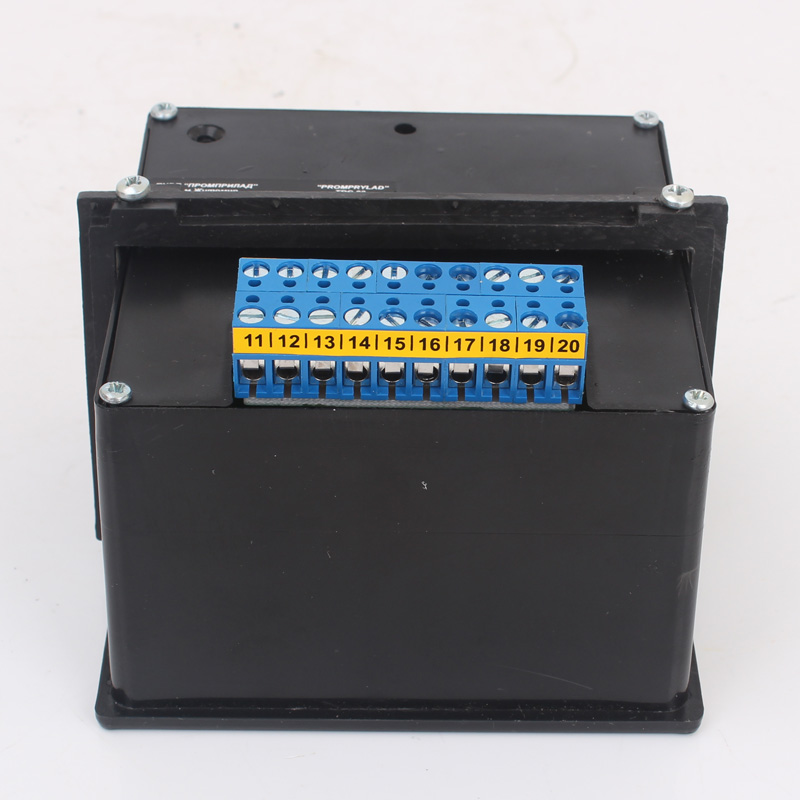

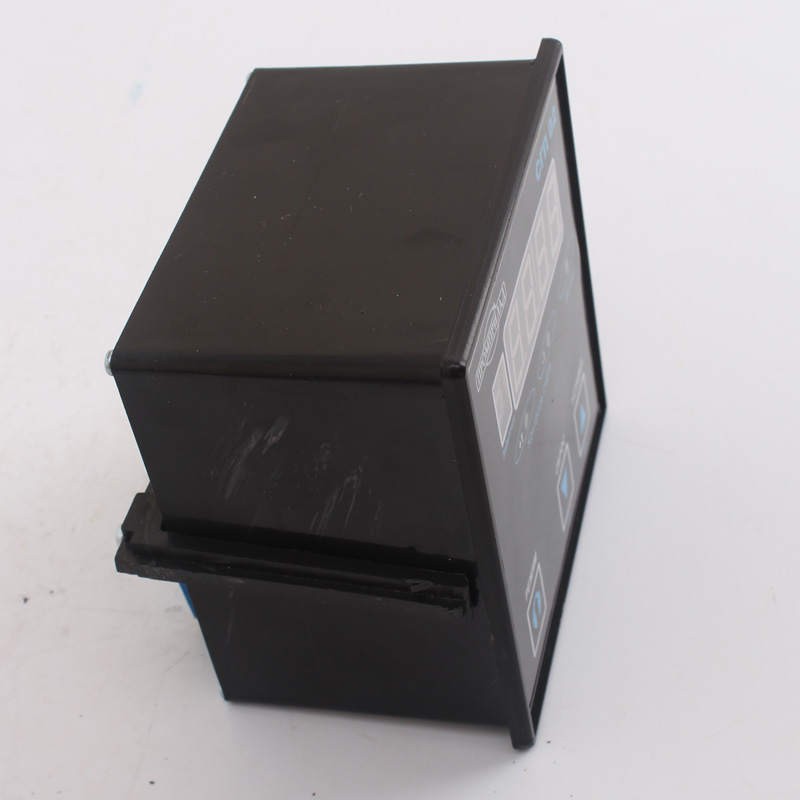

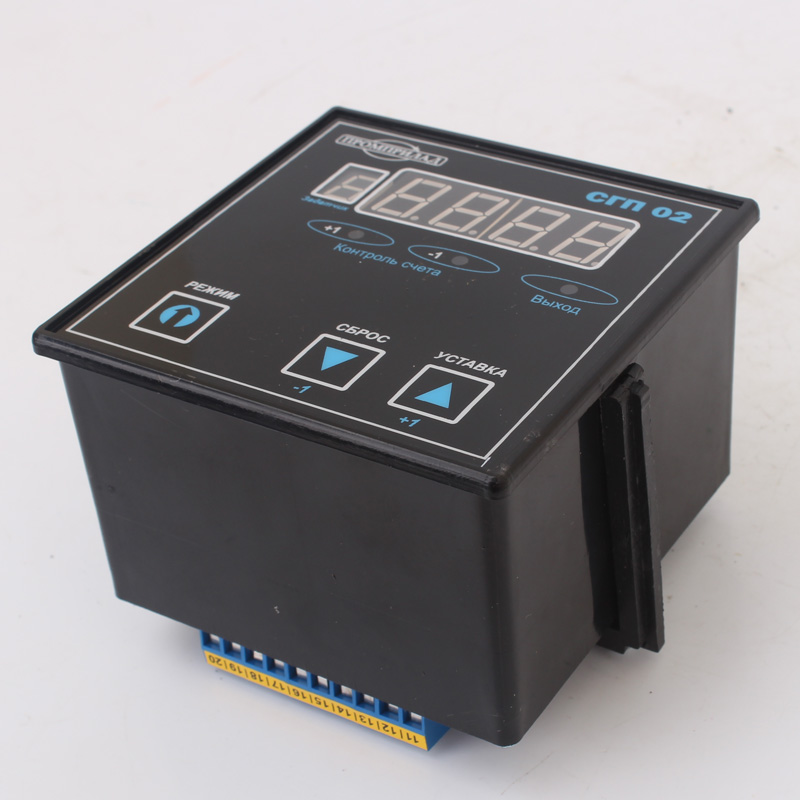

Элементы электрической схемы прибора расположены на печатных платах и заключены в корпус из изоляционного материала. Прибор встраивается в вырез щита и крепится при помощи скобы и винтов. На передней панели прибора расположены: цифровой индикатор (ЦИ), кнопки выбора режима, светодиодные индикаторы выходов. На тыльной стороне корпуса прибора расположен клеммник для подключения датчиков, электропитания, объектов регулирования.

Прибор производит счет входных импульсов, сравнивает с заданием и при достижении заданного значения выдает импульс на исполнительный механизм, после чего переходит в исходное состояние.

Ширина выходного импульса устанавливается потребителем с помощью соответствующего задатчика.

Прибор имеет задатчик - цифровой фильтр входных сигналов, с помощью которого можно устанавливать минимальную воспринимаемую прибором ширину входного импульса (мс), для предотвращения ложного счета при помехах или “дребезге” на датчике.

Работа устройства

Для предупреждения возможных повреждений прибора следует придерживаться следующих правил:

• выдержать прибор в течение 4 ч в рабочих условиях применения, если он более часа находился в климатических условиях, отличающихся от рабочих, и 24 ч, если он более 1 ч находился при влажности окружающего воздуха, соответствующей предельным условиям транспортирования;
• установить прибор в вырез щита и закрепить при помощи скобы и винтов крепления;
• подключить прибор посредством клеммника и включить напряжение питания.

После подачи напряжения питания производится установка прибора в исходное положение,при котором на ЦИ отображается число импульсов, поступивших на вход прибора до его выключения.Для обнуления (при прямом счете) или сброса прибора на уставку (при обратном счете) необходимо нажать на кнопку “Сброс” или, соответственно “Уставка”.

Для установки необходимых задатчиков:

• нажмите кнопку “Режим”, после чего прекратится индикация числа импульсов и прибор войдет в Режим установки задатчиков. При этом на ЦИ индицируется указатель номера задатчика (первая меньшая декада ЦИ) и значение соответствующего задатчика.
• Отпустить кнопку “РЕЖИМ” и повторным ее нажатием, контролируя на ЦИ изменение указателя номера задатчика, установить требуемый задатчик.
• Кнопками “-1” или “+1” установить требуемое значение соответствующего задатчика.
• Через 10 секунд после последнего нажатия любой из выше указанных кнопок, прибор автоматически возвращается в режим индикации числа импульсов.

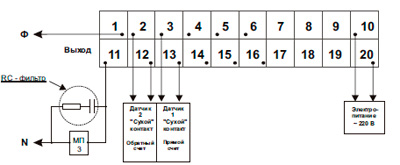

Рис.1. Схема подключения счетчика СГП-02

Эксплуатация

Рабочие условия применения:

• температура окружающего воздуха от 5 до 40 С;
• относительная влажность воздуха 80% при температуре 25 С

Предельные условия транспортирования:

• температура окружающего воздуха от минус 50 до 50 С;
• относительная влажность воздуха до 98% при температуре 35 С;
• синусоидальная вибрация в диапазоне частот от 10 до 55 Гц, амплитудой до 0,35 мм;
• транспортная тряска с ускорением 30 м/с при частоте от 80 до 120 ударов в минуту.

Степень защищенности прибора ІР 40 по ГОСТ 14254.
