Основные характеристики
Категория	Счетчики
Производитель	Мелтекс

Дополнительные характеристики
Напряжение питания	12 В
Степень защиты	IP65
Потребляемая мощность	0,2 Вт

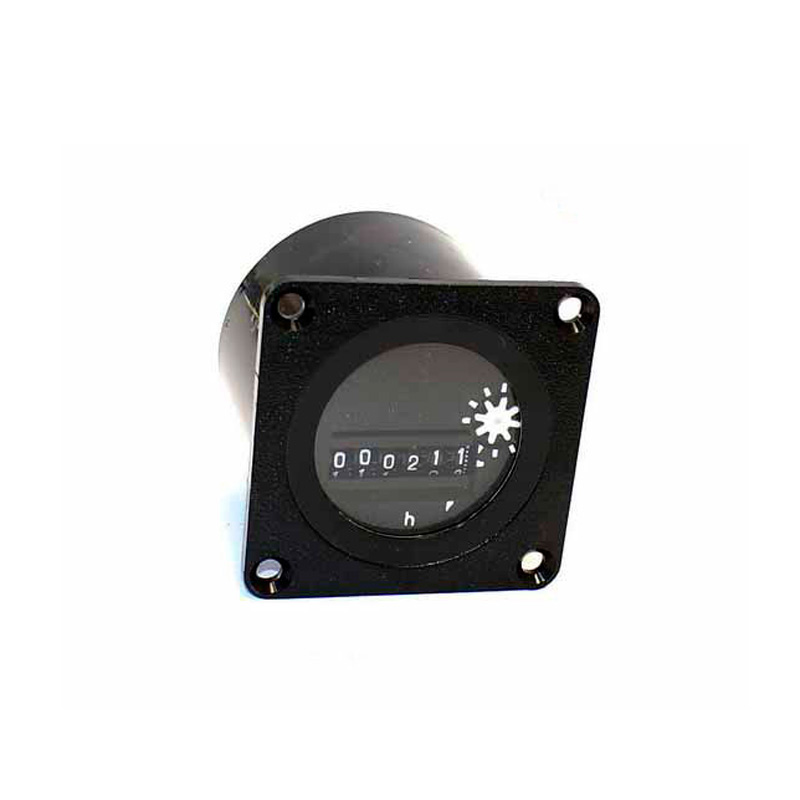

Счетчик времени наработки СВН-2-01 предназначен для автоматического суммирования времени работы оборудования, агрегатов, машин, у которых имеется источник постоянного тока с напряжением 12 В.

Исполнение

Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.

При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31мс, амплитудой не менее 4В, периодом следования импульсов одноименной полярности 2 с. Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через триб перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем - десятки часов, на четвертом - сотни часов и т.д.

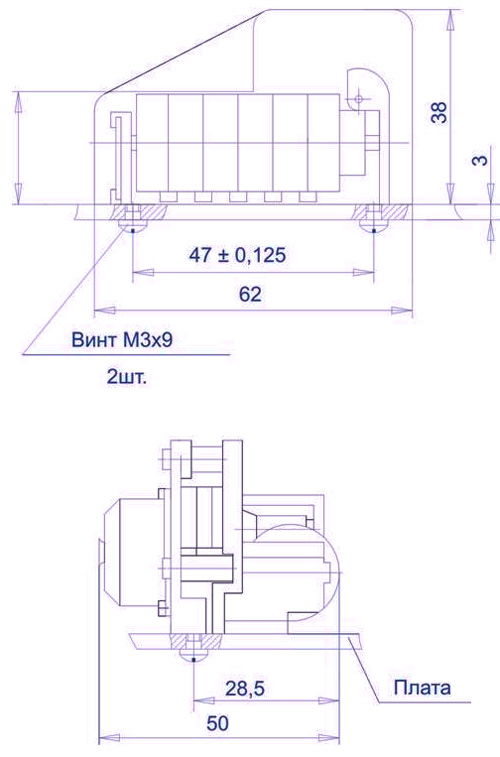

Рис.1. Габаритный чертеж счетчика СВН-2-01

Комплект поставки

счетчик СВН-2-01 - 1 шт.
винт В.М4-6g×25-22.58.046 или
винт В2.М4-6g×25-22.58.046 ГОСТ 17474 – 4 шт.;
гайка М4.6H.6.046 ГОСТ 5927-70 – 4 шт.;
шайба4.65 Г.019 ГОСТ 6402-70 – 4 шт.;
штекер наружный тип 4 №45 7373 8006;
ОСТ 37.003.032-88 – 2 шт.;
паспорт – 1 экз.;
коробка – 1 шт.

Технические характеристики
Параметры	Значения
Емкость счетчика	99999,9 ч*
Цена оцифрованного деления первого справа барабанчика	0,1 ч
Напряжение питания постоянного тока	12В (от 9 до 15,6В)
Потребляемая мощность	не более 0,2 Вт
Допустимое значение погрешности счетчика: в нормальных климатических условиях по ГОСТ 15150-69 при воздействии механических и климатических факторов	±0,2% ±0,5%
Степень защиты счетчика от воздействия пыли и воды	IP65 по ГОСТ 14254-80
Система питания счетчика	двухпроводная
Масса	не более - 0,12 кг
Габаритные размеры	60х60х56,5 мм
Средний ресурс счетчика	10 000 ч
Средний срок службы счетчика	10 лет

Порядок работы

Счетчик СВН-2-01 монтируется на приборных щитах толщиной до 10 мм.

Для установки необходимо:

вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек
присоединить провода питания к штекерам, входящим в комплект поставки
надеть штекера на контакты основания счетчика в соответствии с указанной полярностью

При правильном подключении на счетчик должно подаваться напряжение питания одновременно с напряжением питания на объект. Счетчик - изделие невосстанавливаемое и неремонтируемое.

Регулировка, наладка и другое обслуживание во время эксплуатации не требуются.

Примечание.
*При наработке 99999,9 ч отсчетное устройство автоматически перебрасывается на нули (00000,0).
