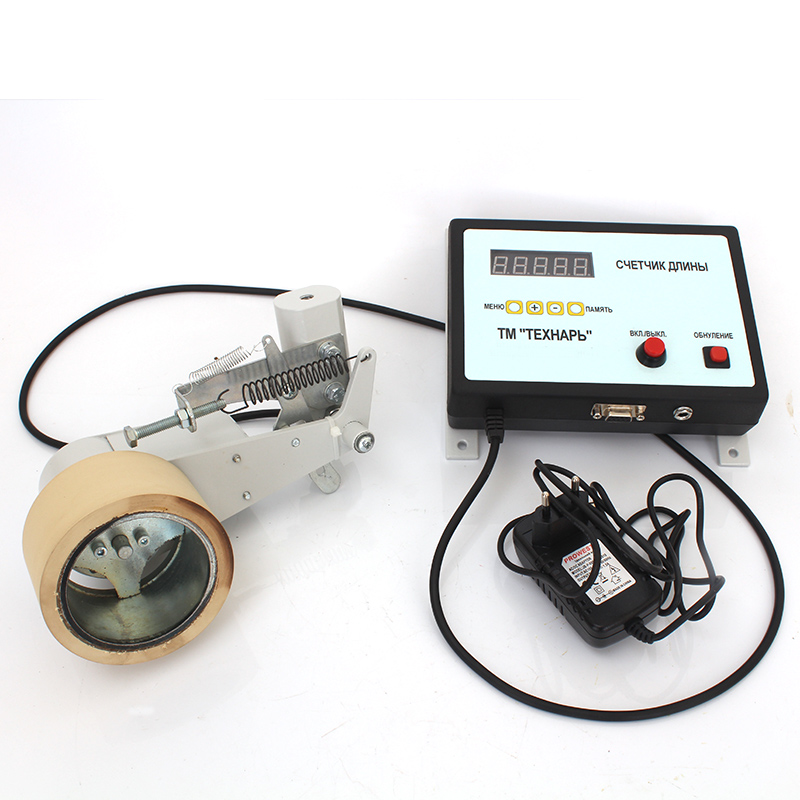

Счетчик длины СД-21

Счетчик длины СД-21 предназначен для измерения длины различных длинномерных изделий, как плоских, так и круглого или приближенному к нему сечения, например, ткани, поролона, капельной ленты, колбасной оболочки, кабельно-проводниковой продукции, труб, деревянного погонажа и т. д.

Этот счетчик является аналогом счетчика СД-16, отличие только в диаметре счетного ролика. У СД-21 он 90 мм, а у СД-16 - 70 мм.

Погрешность при измерении составляет не более ± 0,5 %, хотя с увеличением измеренной длины относительная погрешность уменьшается.

Функциональные возможности

Программное обеспечение счетчика СД-21 позволяет производить следующие функции:

• коррекция в зависимости от диаметра счетного ролика;
• коррекция по результатам пробных измерений;
• программирование счетчика на 21 длину, каждую из которых можно изменить;
• выдача сигнала на исполнительные механизмы и коммутирующие устройства перед достижением запрограммированной длины (величина упреждения устанавливается в метрах и сантиметрах и программируется пользователем), данная функция позволяет реализовать, например, торможение при перемотке электроприводом, подачу звукового или светового сигнала;
• выдача сигнала после достижения запрограммированной длины, этот сигнал может управлять, например, остановкой, обрезкой, подачей звукового или светового сигнала.

Конструкция и принцип работы

Табло электронного счетчика длины СД-21 имеет пять разрядов, три первых отображают метры, два последних - сантиметры. Таким образом отображаемая на табло точность составляет 1 см.

При вращении счетного ролика в противоположном направлении, отсчет длины производится в обратную сторону, таким образом, случайное движение кромки назад не влияет на точность измерения.

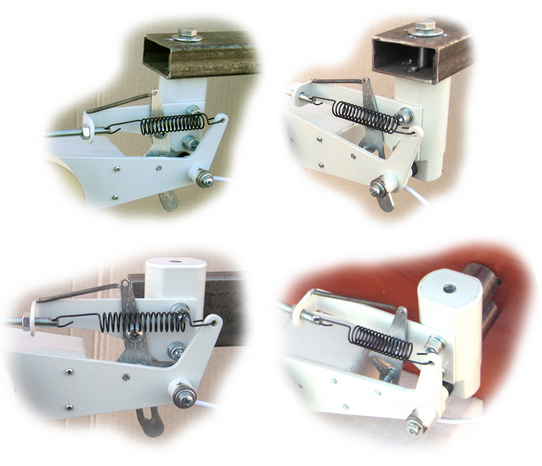

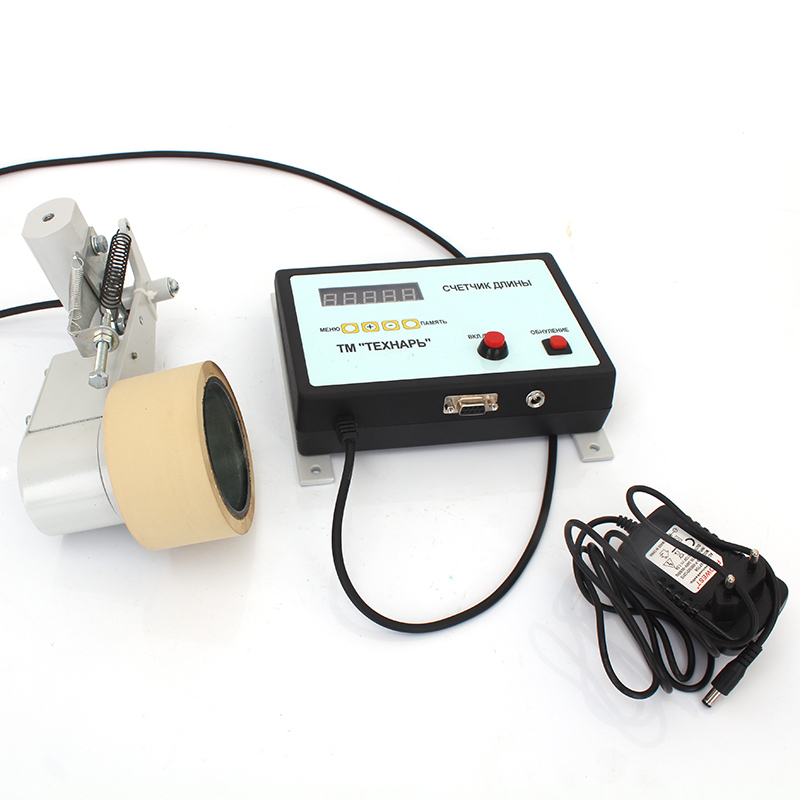

Конструкция счетчика позволяет монтировать его на оборудовании в различных положениях. Варианты крепления представлены на фото.

Счетный ролик прижимается к измеряемому материалу за счет веса узла счетного ролика, а также за счет регулируемой пружины.

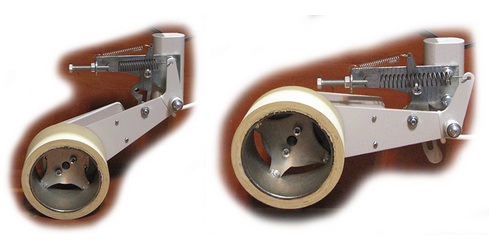

Для удержания счетного ролика в нерабочем положении имеется фиксатор. Удержание удобно при первоначальной укладке и заправке измеряемого материала, т. к. при этом счетный ролик приподнимается и не касается материала (см. фото ниже).

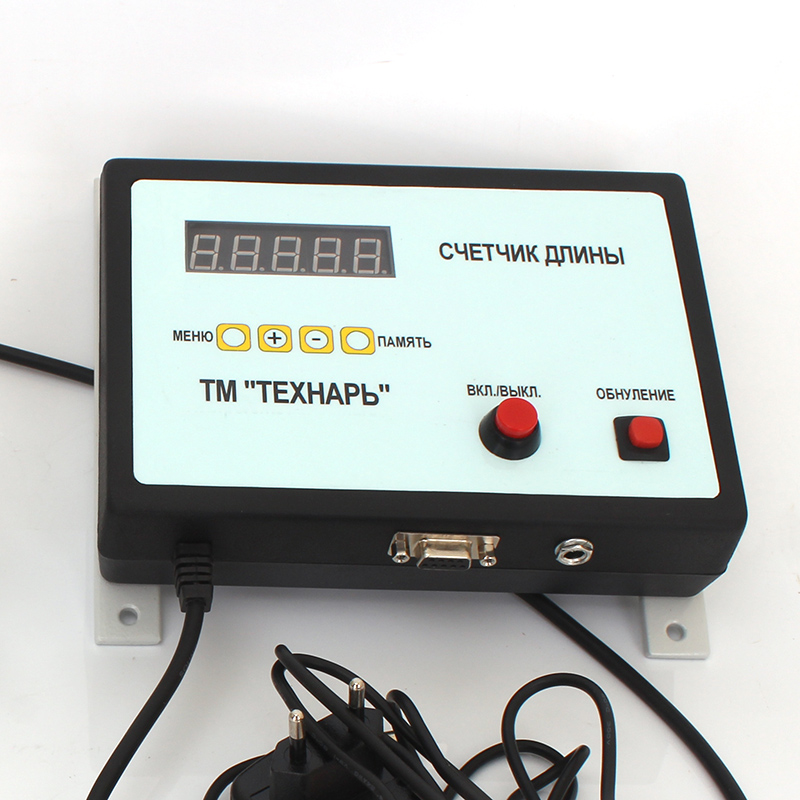

Пульт счетчика СД-21 устанавливается отдельно от счетного узла в удобном для пользователя месте. В базовом исполнении длина шнура, соединяющего пульт и счетный узел - 1,5 м. Большая длина - по требованию.

Счётчик запитывается от электросети через адаптер напряжением 12 В, что исключает поражение электротоком.

При помощи СД-21 можно измерять длинномерные материалы, такие как:

• пленка ПВХ для вакуумных прессов;
• листовой пенополиэтилен;
• поролон;
• пленка-самоклейка
• листовой металл;
• пленка полиэтиленовая;
• трубы ПВХ;
• оболочка колбасная;
• лента капельная;
• ткань;
• тесьма текстильная;
• кабельно-проводниковая продукция (КПП)
• и другие изделия.

Изделие может использоваться потребителем для самостоятельного изготовления устройств для измерения длины.

На счётчик предоставляется гарантия - 12 месяцев со дня продажи.
