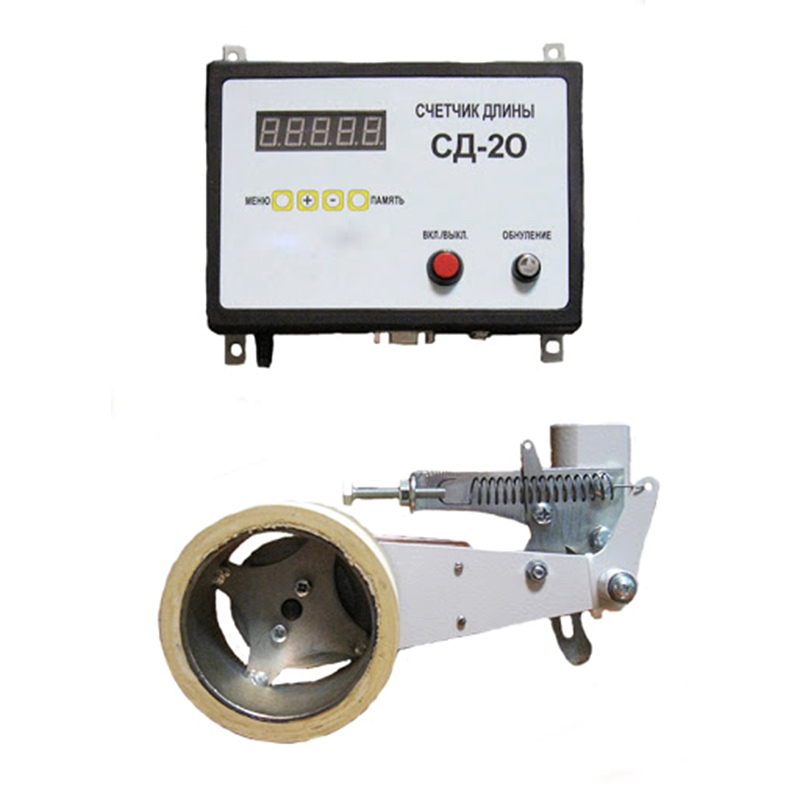

Счетчик длины СД-20

Счетчик длины СД-20 предназначен для измерения длины различных длинномерных плоских изделий, например, пленки, транспортерной ленты, бумаги, листового металла и т. п. Этот счетчик является модификацией счетчика СД-15, который больше не выпускается.

• Погрешность при измерении составляет не более ± 0,5 %, хотя с увеличением измеренной длины относительная погрешность уменьшается.
• Табло счетчика СД-20 имеет пять разрядов, три первых отображают метры, два последних - сантиметры. Таким образом отображаемая на табло точность составляет 1 см.
• При вращении счетного ролика в противоположном направлении, отсчет длины производится в обратную сторону, таким образом, случайное движение кромки назад не влияет на точность измерения.
• Изделие может использоваться потребителем для самостоятельного изготовления устройств для измерения длины.
• На счётчик предоставляется гарантия - 12 месяцев со дня продажи.

Функциональные возможности

Программное обеспечение электронного счетчика длины СД-20 позволяет производить следующие функции:

• коррекция в зависимости от диаметра счетного ролика;
• коррекция по результатам пробных измерений;
• программирование счетчика на 21 длину, каждую из которых можно изменить;
• выдача сигнала на исполнительные механизмы и коммутирующие устройства перед достижением запрограммированной длины (величина упреждения устанавливается в метрах и сантиметрах и программируется пользователем), данная функция позволяет реализовать, например, торможение при перемотке электроприводом, подачу звукового или светового сигнала;
• выдача сигнала после достижения запрограммированной длины, этот сигнал может управлять, например, остановкой, обрезкой, подачей звукового или светового сигнала.

Конструкция и принцип работы

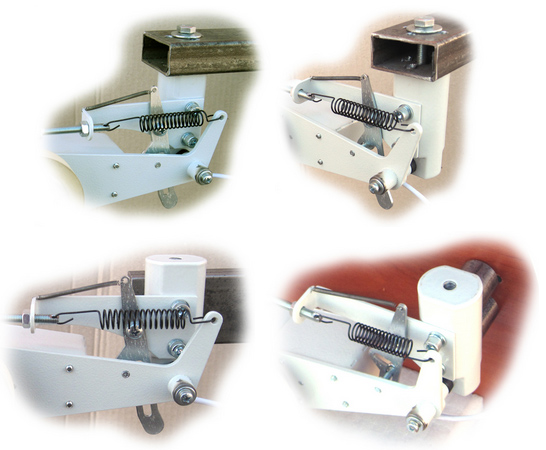

Конструкция счетчика СД-20 позволяет монтировать его на оборудовании в различных положениях. Варианты крепления представлены на фото.

Счетный ролик прижимается к измеряемому материалу за счет веса узла счетного ролика, а также за счет регулируемой пружины.

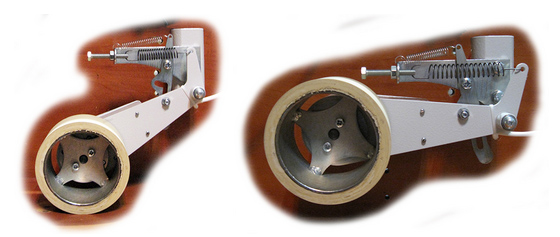

Для удержания счетного ролика в нерабочем положении имеется фиксатор. Удержание удобно при первоначальной укладке и заправке измеряемого материала, т. к. при этом счетный ролик приподнимается и не касается материала (см. фото ниже).

Пульт счетчика устанавливается отдельно от счетного узла в удобном для пользователя месте. В базовом исполнении длина шнура, соединяющего пульт и счетный узел - 1,5 м. Большая длина - по требованию.

Счётчик запитывается от электросети через адаптер напряжением 12 В, что исключает поражение электротоком.

При помощи счетчика длины СД-20 можно измерять длинномерные материалы, такие как:

• пленка ПВХ для вакуумных прессов;
• пленка-самоклейка
• листовой металл;
• пленка полиэтиленовая;
• тесьма текстильная;
• и другие изделия.
