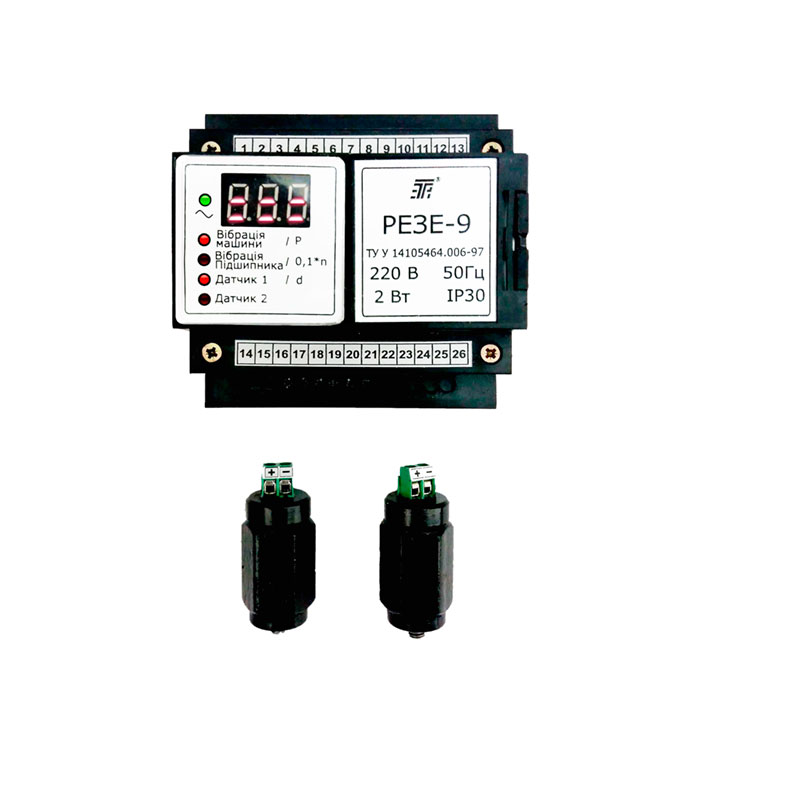

Реле электронное защиты электродвигателей РЕЗЕ-9

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 11.08.2021 * 1050 ₽**

СДЭК 12.08.2021* 920 ₽**

DPD 10.08.2021* 400 ₽**

Самовывоз 11.08.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле защиты электродвигателя
Производитель Тэтра
Дополнительные характеристики
Напряжение питания220 В
Диапазон измерений5-1000 Гц, 500-10000 Гц
Степень защитыIP30
Питание220 В
Потребляемая мощность2 Вт
Конструктивное исполнениеТепловое, Электронное
Область примененияОт перегрузок, Трехфазных электродвигателей

Реле электронное защиты электродвигателей РЕЗЕ-9 предназначено для защиты асинхронных двигателей и других роторных машин с частотой вращения от 400 до 3000 об/мин и диаметром вала от 20 до 200 мм путем отключения их при возникновении следующих аварийных ситуаций:

  • недопустимая вибрация машины;
  • недопустимая вибрация подшипников качения, обусловленная их повышенным износом или неудовлетворительным качеством смазки.
Технические характеристики

номинальный ток контактов при напряжении 220/380 В, А

8

контролируемые параметры:



— при оценке вибрации машины

виброскорость (среднее квадратическое значение)

— при оценке вибрации подшипников

виброускорение (середнее квадратическое значение)

контролируемые динамические диапазоны:



— при оценке вибрации машины, мм/с

0.4÷11.2

— при оценке вибрации подшипников, дБ

40

контролируемые частотные диапазоны, Гц:



— при оценке вибрации машины

5÷1000

— при оценке вибрации подшипников

500÷10000

уставка выдержки времени, с

122

напряжение питания переменного тока, В

220 (-44 +22)

потребляемая мощность, Вт, не больше

2

сопротивление линии между реле и датчиком вибрации, Ом, не больше

50

степень защиты корпуса

IP30

габаритные размеры, мм

90×90×65

Функциональные возможности

РЕЗЕ-9 имеет дополнительные функции:

  • индикация вибрационного состояния машины и технического состояния подшипников;
  • выдача выходных сигналов для индикации аварийного отключения двигателя с помощью удаленного светодиода или дополнительных контактов с номинальным рабочим током 0,1 А при амплитуде номинального рабочего напряжения 400 В.

РЕЗЕ-9 функционирует совместно с магнитным пускателем (контактора), а также с датчиками вибрации (2 шт.).

Принцип действия

Принцип работы основан на обработке сигналов от датчиков вибрации. При превышении одним из сигналов заданной уставки реле разрывает цепь питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.

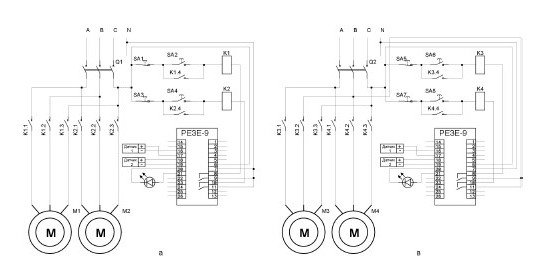

"Схема электрическая соединений реле РЕЗЕ-9 при отключении двух двигателей"

Рис.1 Схема электрическая соединений реле РЕЗЕ-9 при отключении двух двигателей

  • а) - с катушкой пускателя (контактора) 220 В
  • б) - с катушкой пускателя (контактора) 380 В
