Реле для защиты электродвигателей РДЦ-01-057-1

Микропроцессорные реле защиты РДЦ-01-057-1 c переменным или постоянным оперативным напряжением с цифровой настройкой и индикацией контролируемых параметров, предназначено для защиты высоковольтных и низковольтных электродвигателей.

Конструкционные особенности

Конструкция реле обеспечивает установку выступающим монтажом с передним присоединением проводов.

Место установки реле должно быть защищено от попадания воды, масла, эмульсии, от непосредственного воздействия солнечной радиации. Перед вводом реле в эксплуатацию, необходимо:

• подключить клемму заземления к контуру заземления;
• произвести монтаж реле;
• произвести настройку реле.

Контактные зажимы клеммной колодки предусматривают присоединение двух проводов сечением 1,5 мм2 или одного провода сечением 2,5 мм2, а разъема – сечением не более 1 мм2.

Устройство и работа

Реле РДЦ-01-057-1 осуществляет защиту и управление электродвигателем через пускатель, контакторный выключатель или другие аппараты, приспособленные к автоматической работе и обладающие отключающей способностью для управления пускателем высоковольтного двигателя защищаемой цепи. Выходной цепью реле является переключающий контакт исполнительного реле "КI", подключенный последовательно с катушкой пускателя (контактора), а также переключающий контакт второго исполнительного реле "КU", который может быть включен последовательно с контактами исполнительного реле "КI" для работы на отключение или использован для сигнала при превышении или понижении контролируемого напряжения. Все элементы реле смонтированы внутри корпуса.

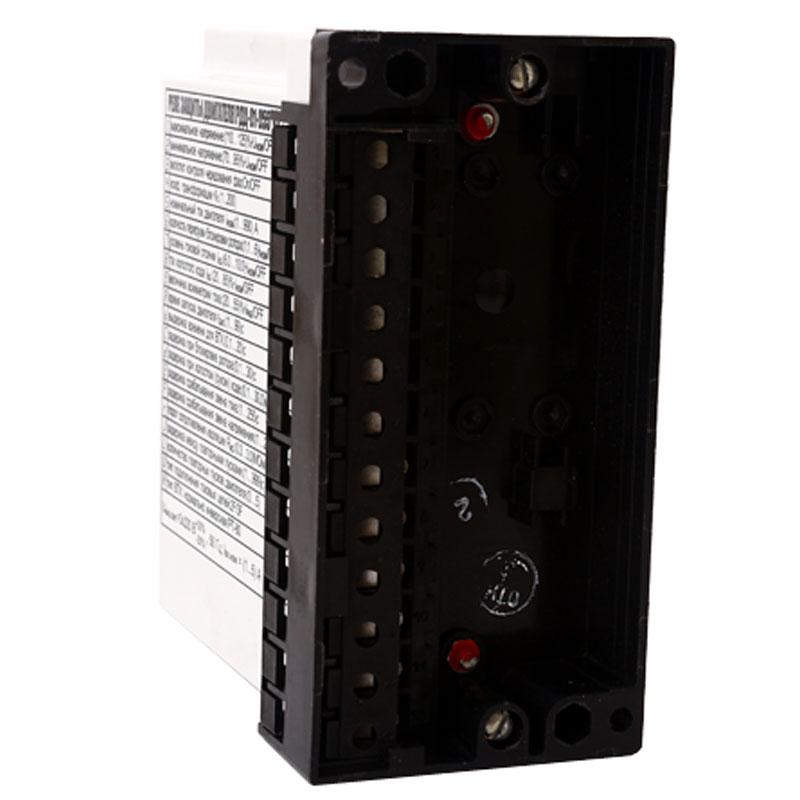

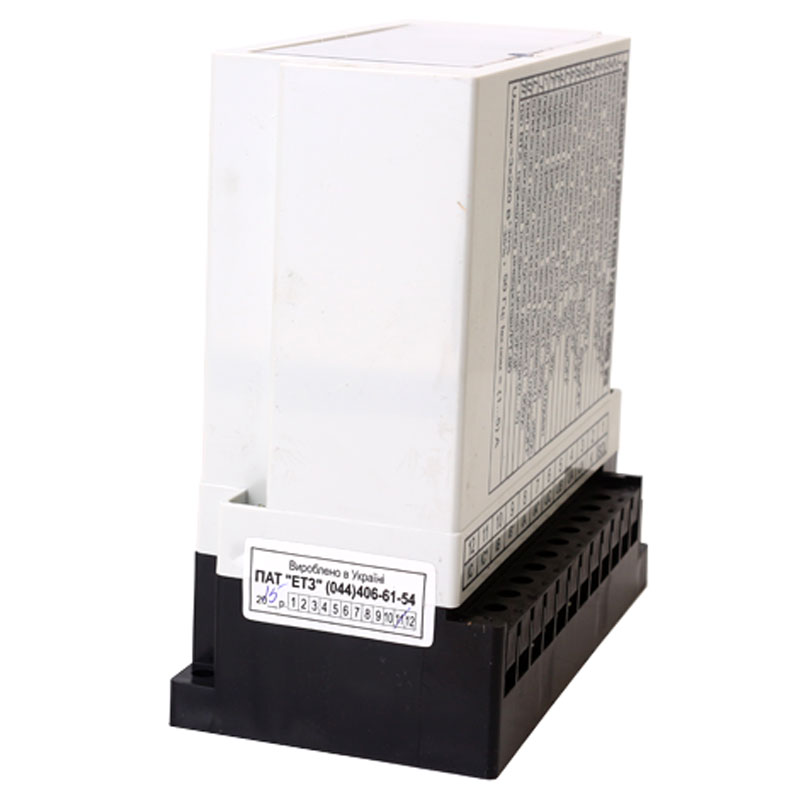

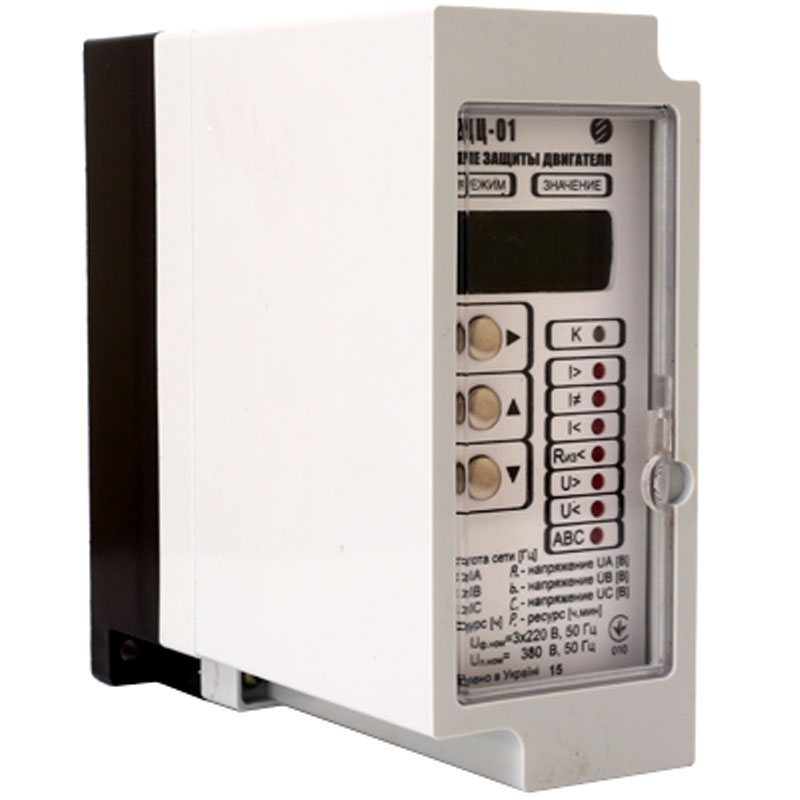

На лицевой панели находятся: четырехразрядный цифровой светодиодный индикатор, три кнопки настройки режима работы реле, семь единичных светодиодных индикаторов сигнализирующих аварийные состояния, а также два двухцветных светодиодных индикатора состояния выходных реле (зеленый – реле замкнуто, красный –разомкнуто). На схеме рисунка 2 показаны состояния выходных контактов реле в положении “выключено” (разомкнуто). Реле РДЦ-01-057-1 имеет оперативное напряжения питания. Цепи напряжения не контролируются.

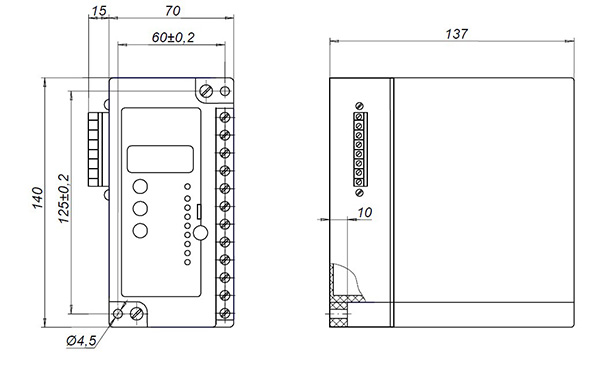

Рис.1 Схема габаритных размеров реле РДЦ-01-057-1

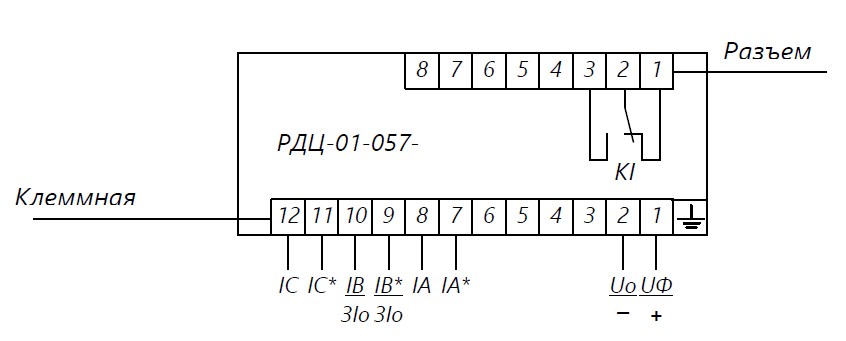

Рис.2 Схема подключения реле

• 1 - клемма подключения цепи оперативного питания (Фаза/+);
• 2 - клемма подключения цепи оперативного питания (Нейтраль/-); 3…6 - клеммы не используются;
• 7-8 - клеммы подключения цепи тока IА;
• 9-10 - клеммы подключения цепи тока IB или 3Io;
• 11-12 - клеммы подключения цепи тока IС;
