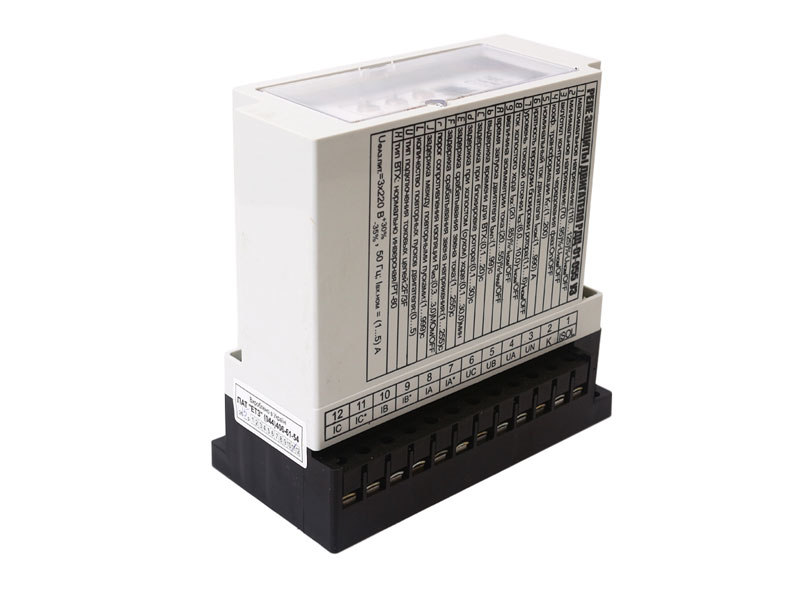

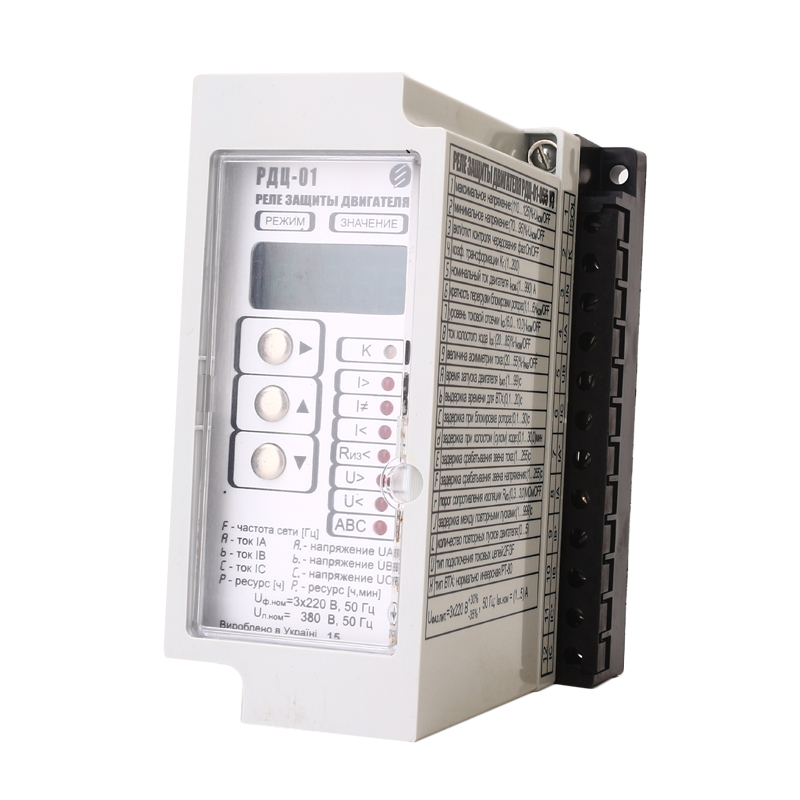

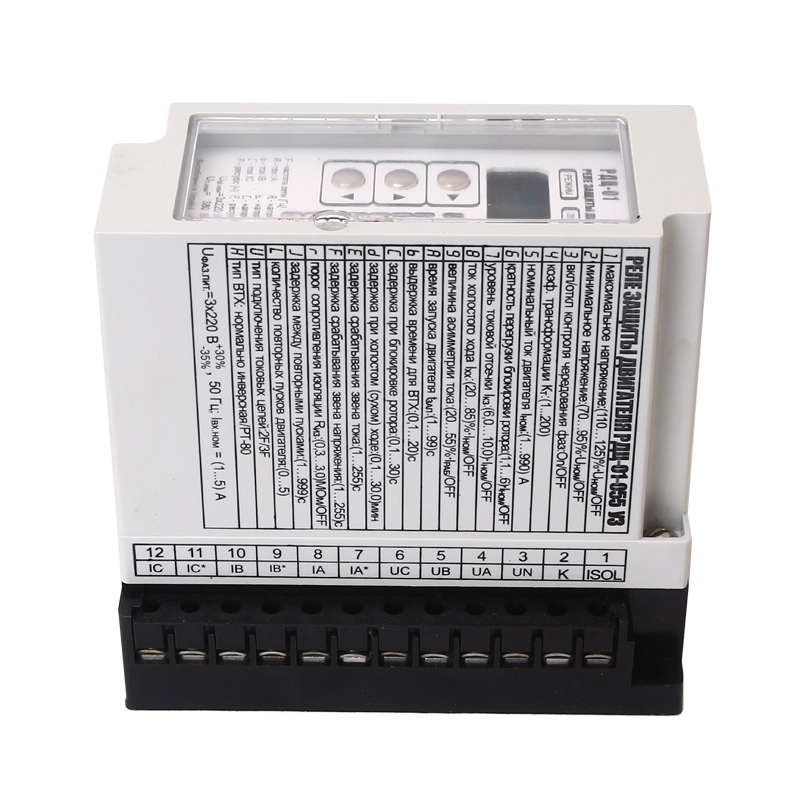

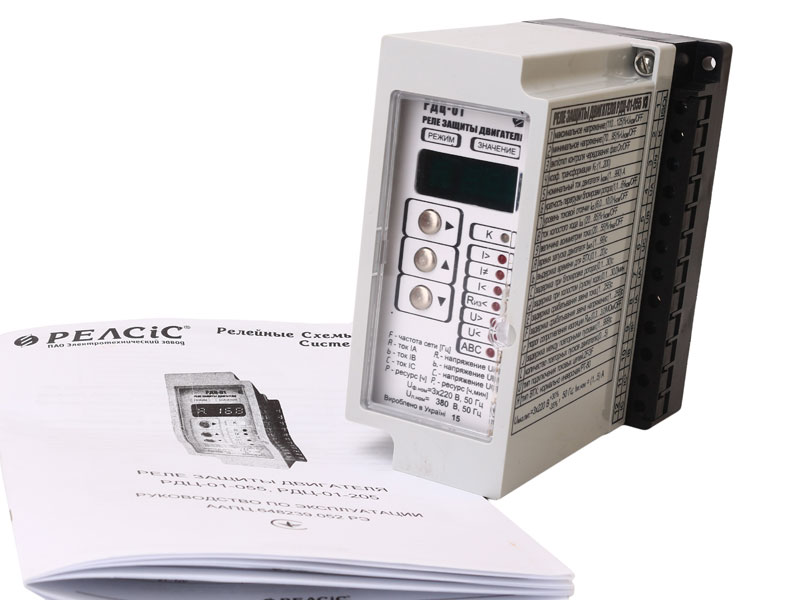

Реле для защиты электродвигателей РДЦ-01-057-3

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 24.06.2021 * 1050 ₽**

СДЭК 25.06.2021* 920 ₽**

DPD 23.06.2021* 400 ₽**

Самовывоз 24.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле защиты электродвигателя
Производитель Релсис
Дополнительные характеристики
Напряжение питания110 В, 220 В, 380 В
Диапазон измерений5-20 А, 0,8-200 А, -40-55 градусов
Потребляемая мощность9 ВА
Область примененияДля электродвигателей, Защита электродвигателей

Реле защиты двигателя РДЦ-01-057-3 c переменным или постоянным оперативным напряжением с цифровой настройкой и индикацией контролируемых параметров, предназначено для защиты высоковольтных и низковольтных электродвигателей.

Реле выполняет защиту трехфазных асинхронных высоковольтных двигателей 6/10 кВ с питанием реле и/или контролем напряжения сети электродвигателя от понижающего трансформатора 3х58/100 В, а также электродвигателей напряжением  3х220/380 В, от последствий:

  • перегрузок по току;
  • асимметрии нагрузки (фазы А и С или фазы А, В и С);
  • работы с недогрузкой (по  фазам А и С или по фазам А, В и С);
  • блокировки ротора;
  • однофазных замыканий на землю (ЗНЗ) по току нулевой последовательности (3Io);
  • превышения питающего напряжения двигателя; - понижения питающего напряжения двигателя; - неправильного чередования фаз напряжения; - залипания контактов пускателя двигателя. Реле производит коммутацию электрических цепей при достижении контролируемыми параметрами определенных, предварительно запрограммированных уровней.

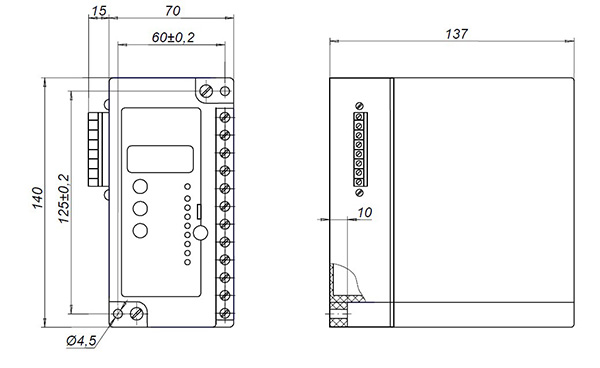

"Схема габаритных размеров реле защиты РДЦ-01-057-3"

Рис.1 Схема габаритных размеров реле защиты РДЦ-01-057-3

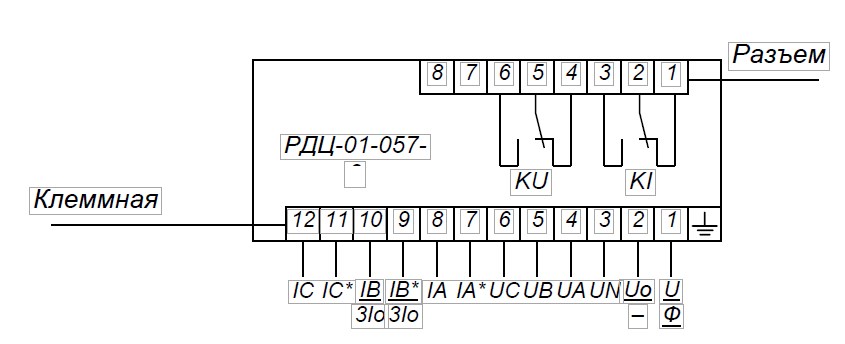

"Схема подключения РДЦ-01-057-3"

Рис.2 Схема подключения

  • 1   - клемма подключения цепи оперативного питания (Фаза/+);
  • 2   - клемма подключения цепи оперативного питания (Нейтраль/-);
  • 3…6 - клеммы подключения 3-х фазной сети (UN, UA, UB, UC);
  • 7-8 - клеммы подключения цепи тока IА;
  • 9-10 - клеммы подключения цепи тока IB или 3Io;
  • 11-12 - клеммы подключения цепи тока IС.
Технические характеристики
Параметр Значение
Номинальные трехфазные (фазные/линейные) напряжения питания UФ.НОМ / UЛ.НОМ, номинальной частотой 50 Гц 1-500
Верхний предел допустимых отклонений напряжения питания от номинального +30% от UНОМ
Нижний предел допустимых отклонений напряжения питания от номинального -35% от UНОМ
Номинальный входной ток внутренних трансформаторов тока по каждой фазе 5…20 А
Диапазон измерения тока внутренними трансформаторами тока по каждой фазе 0,8…200 А
Средняя основная погрешность измерения напряжения ± 2,5 %
Средняя основная погрешность измерения тока в диапазонах 0,8…5 А ± 0,4 А
Средняя основная погрешность измерения тока в диапазонах 5…120 А ± 2,5 %
Средняя основная погрешность измерения тока свыше 120 А ± 10 %
Диапазон измерения частоты сети 49,5…50,5 Гц
Погрешность измерения частоты ±0,1 Гц
Количество десятичных разрядов индикатора 4; 1 разряд – режим; 3 разряда – значение
Количество светодиодных индикаторов 8
Уставка максимального напряжения UМАКС 110…125%•UНОМ /ОТКЛ
Уставка минимального напряжения UМИН 70…95%•UНОМ /ОТКЛ
Уставка номинального тока двигателя Iном 5…20 А
Уставка порога срабатывания по блокировке ротора 1,1…6,0•Iном /ОТКЛ
Уставка уровня токовой отсечки 6,0…10,0•Iном /ОТКЛ
Уставка порога срабатывания звена холостого (сухого) хода Iхх 20…85%•Iном /ОТКЛ
Уставка асимметрии тока нагрузки Iасим 20…55%•Iраб /ОТКЛ
Уставка времени запуска электродвигателя tзап 1…99 с
Уставка задержки срабатывания по блокировке ротора tзад.бр 0,1…30,0 с
Уставка выдержки времени для обратно-зависимых времятоковых характеристик Туст 0,1…20,0 с
Уставка задержки срабатывания звена холостого (сухого) хода tзад.хх 0,1…30 мин
Уставка задержки срабатывания звена напряжения (Uмакс, Uмин) tзад.н 1…255 с
Уставка задержки срабатывания звена тока (Iасим, обрыв фаз), tзад.т. 1…255 с
Уставка количества автоматических повторных пусков после аварийного отключения по току 0…5
Уставка задержки автоматических повторных пусков после аварийного отключения по току 1…999 с
Задержка токовой отсечки 50…100 мс
Уставка срабатывания по снижению сопротивления изоляции перед пуском электродвигателя 0,3…3,0 МОм/откл
Средняя основная погрешность измерения сопротивления изоляции перед пуском электродвигателя ± 10 %
Коммутационная способность в цепях переменного тока АС-22 около 250 ВА
Механическая и коммутационная износостойкость реле, циклов не менее 500 000 циклов
Вид и количество контактов реле 1 замыкающий
Время готовности не более 2 с
Потребляемая мощность в диапазоне питающих напряжений не более 9 ВА
Габаритные и установочные размеры реле 85х140х137 мм
Масса не более 0,7 кг

Функциональные возможности

Реле РДЦ-01-057-3 имеет возможность отключать действие следующих функций:

  • защиту по максимальному напряжению;
  • защиту по минимальному напряжению;
  • защиту по холостому /сухому/ ходу;
  • защиту по асимметрии токов;
  • защиту по блокировке ротора;
  • защиту от замыкания на землю;
  • защиту от неправильного чередования фаз.

Условия эксплуатации

Реле РДЦ-01-057-3 могут эксплуатироваться в следующих условиях:

  • закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
  • диапазон рабочих температур от минус 40 до плюс 55 ºС при высоте местности до 2000 м над уровнем моря (для исполнения Т3: от минус 10 до плюс 55 °С);
  • относительная влажность окружающего воздуха – до 98 % при температуре 25 ºС (исполнение У3) и до 98 % при температуре 35 ºС без конденсации влаги (исполнение Т3);
  • окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
