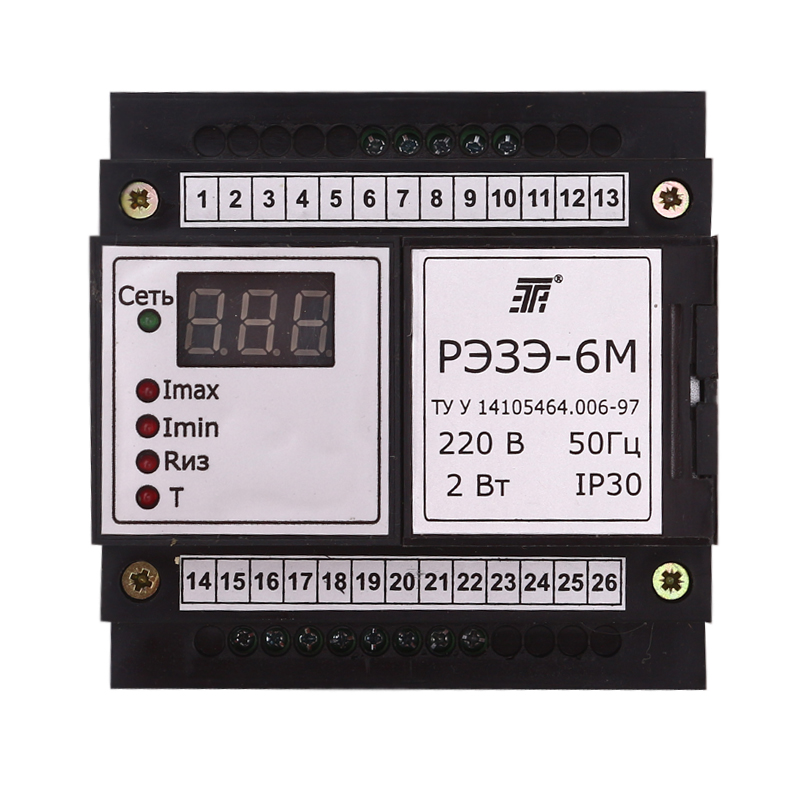

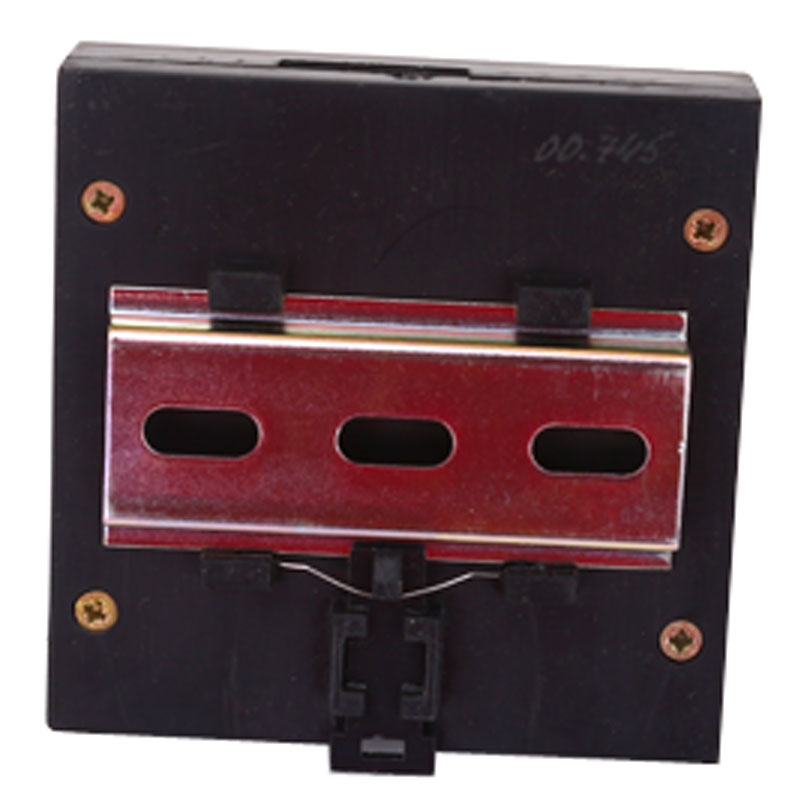

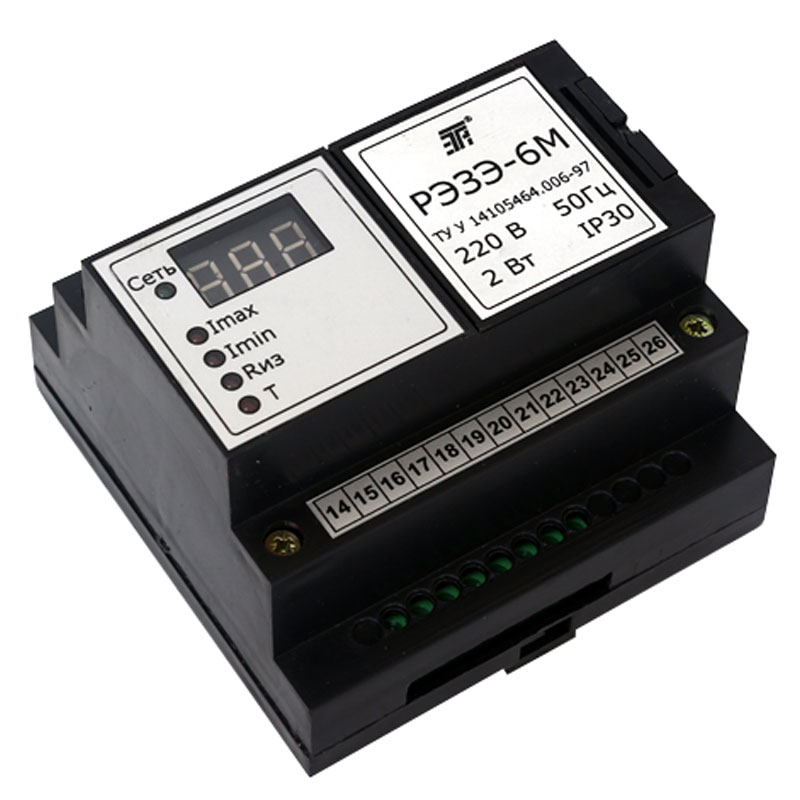

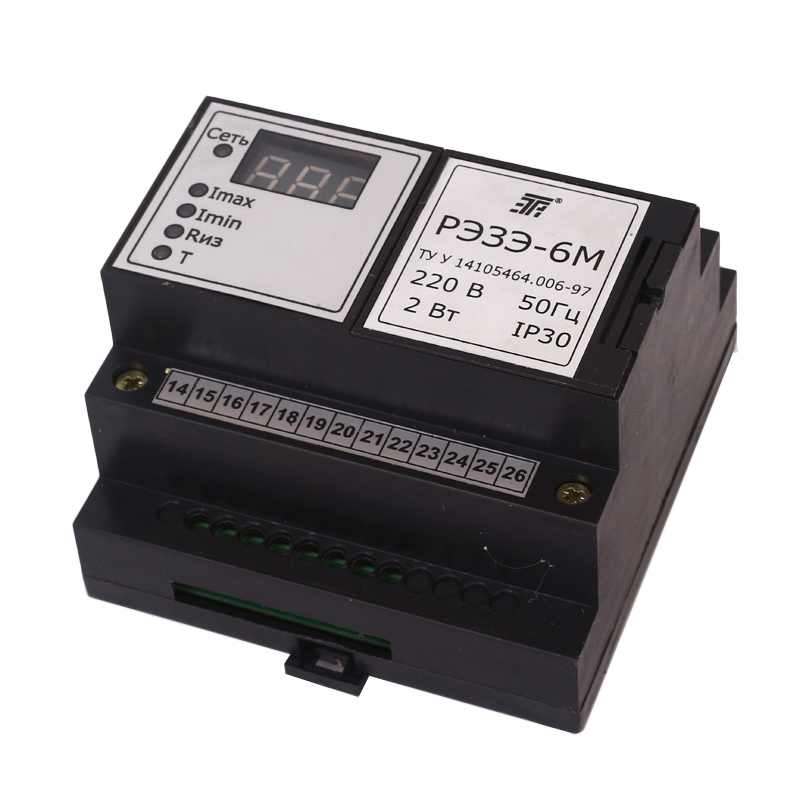

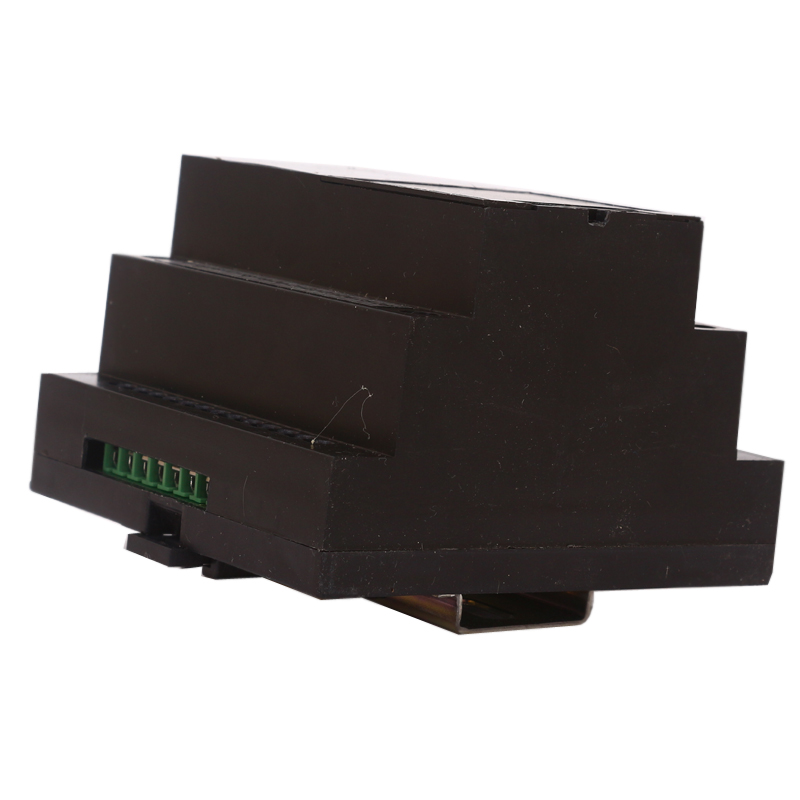

Реле электронное защиты электродвигателей РЭЗЭ-6М

Цена по запросу
В наличии
Артикул товара: 118
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.07.2021 * 1050 ₽**

СДЭК 06.07.2021* 920 ₽**

DPD 04.07.2021* 400 ₽**

Самовывоз 05.07.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле защиты электродвигателя
Производитель Тэтра
Дополнительные характеристики
Напряжение питания220 В
Диапазон измерений0-90 %, 20-125 градусов
Степень защитыIP30
Питание220 В
Потребляемая мощность2 Вт
Конструктивное исполнениеТепловое, Электронное
Область примененияОт перегрузок, Трехфазных электродвигателей

Реле электронное защиты электродвигателей РЭЗЭ-6М предназначено для защиты трёхфазных асинхронных двигателей мощностью 0.55÷315 кВт путем блокирования пуска или отключения их при возникновении следующих аварийных режимов:

  • недопустимая перегрузка двигателя по току;
  • нештатное исчезновение нагрузки двигателя (например, «сухой ход» водяного насоса);
  • недостаточное сопротивление изоляции обмотки относительно корпуса двигателя в предпусковой период;
  • тепловая перегрузка двигателя, обусловленная ухудшением его охлаждения.

Функциональные возможности

РЭЗЭ-6М имеет дополнительные функции:

  • визуальный контроль тока двигателя или температуры его корпуса;
  • выдача выходных сигналов для индикации наличия перегрузки по току, блокирования пуска или аварийного отключения двигателя с помощью удалённого светодиода или вспомогательных контактов с номинальным рабочим током 0.1 А при амплитуде номинального рабочего напряжения 400 В.

Реле функционирует совместно с магнитным пускателем (контактором), а также с датчиками тока (2 шт.) и температуры.

Принцип действия

Принцип работы основан на обработке сигналов от датчиков тока и температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.

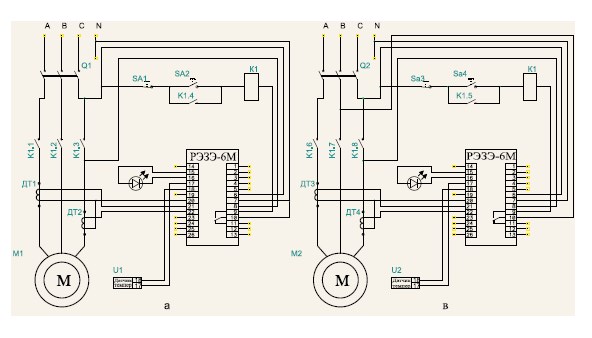

"Схема электрических соединений реле РЭЗЭ-6М"

Рис.1 Схема электрических соединений реле РЭЗЭ-6М

Технические характеристики

номинальный ток контактов при напряжении 220/380 В, А

8

уставки выдержки времени, с:



— при перегрузке двигателя по току (по время-токовой характеристике реле, учитывающей тепловое состояние двигателя)

автоматически

— при нештатном исчезновении нагрузки двигателя

4

— при тепловой перегрузке двигателя

4

диапазон возможного уменьшения выдержек времени, соответствующих номинальной время-токовой характеристике, %

100÷10

диапазоны уставок:



— по минимальному току, % ном. току двигателя

0÷90

— по температуре, °С

20÷125

уставка по сопротивлению изоляции, МОм

0.5±0.05

настройка уставок

плавная

напряжение питания переменного тока, В

220 (-44 +22)

потребляемая мощность, Вт, не более

2

максимальная длина линии, м, не более



— между реле и датчиками тока

10

— между реле и датчиком температуры (при сопротивлении линии не более 10 Ом)

100

степень защиты корпуса

IP30

габаритные размеры, мм

90×90×65

масса, кг, не более

0.2
