Прибор электроизмерительный Ц4342-М1

13 000
В наличии
Артикул товара: 61
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 24.06.2021 * 1050 ₽**

СДЭК 25.06.2021* 920 ₽**

DPD 23.06.2021* 400 ₽**

Самовывоз 24.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Мультиметры
Производитель Электроизмеритель
Дополнительные характеристики
ПитаниеАвтономное
Конструктивное исполнениестрелочные
Область примененияДля постоянного тока, Для переменного тока, Для измерения сопротивления
Класс точности1, 1,5
Другие особенностиС защитой от перегрузки

Прибор электроизмерительный Ц4342-М1 с автоматической защитой от электрических перегрузок предназначен для измерения:

  • силы и напряжения постоянного тока;
  • среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
  • сопротивления постоянному току в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями и указанные в настоящем паспорте.

Работа устройства

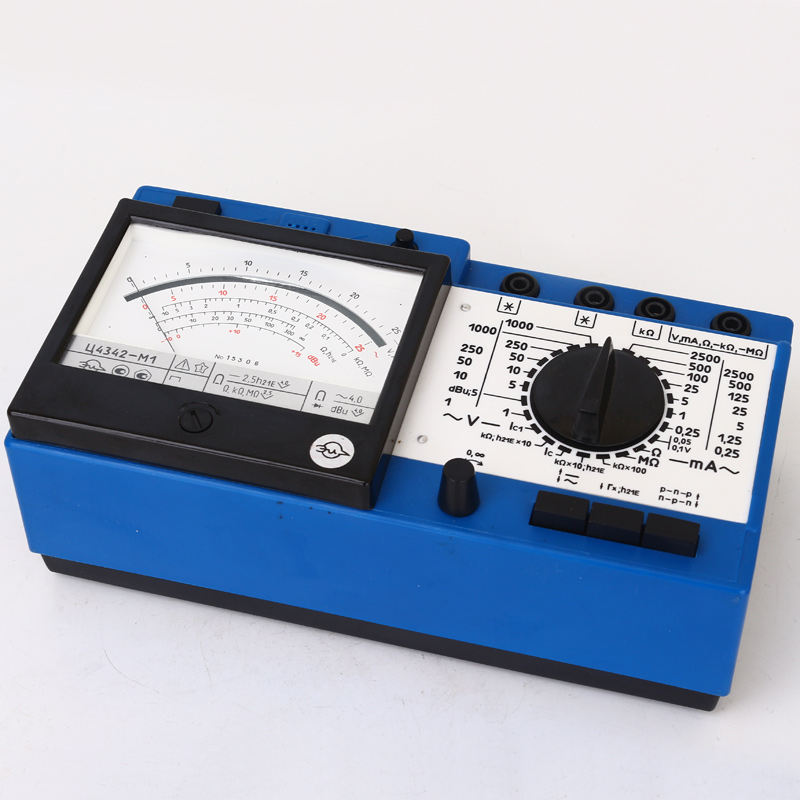

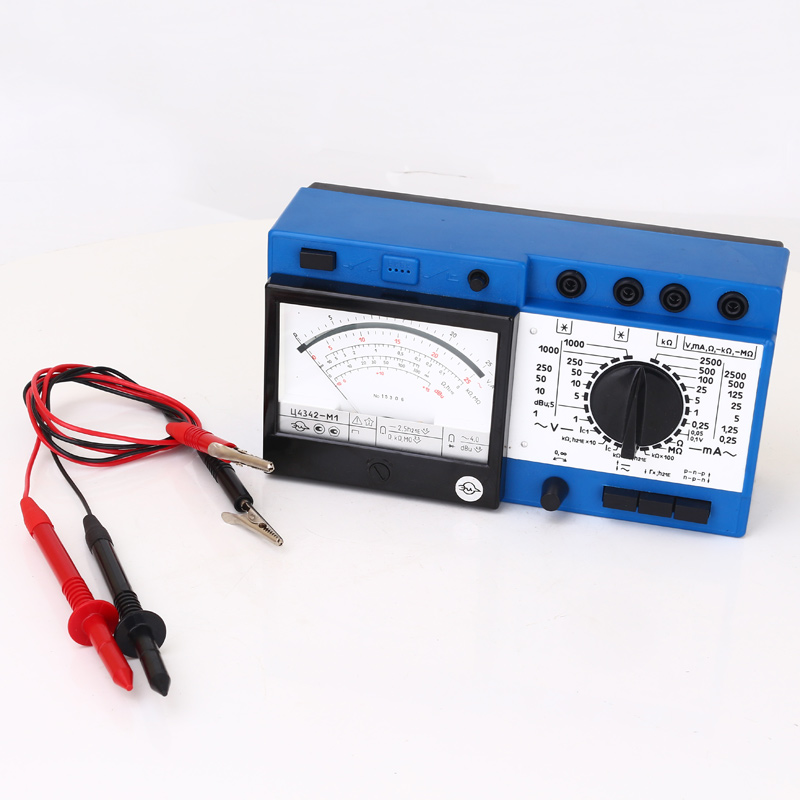

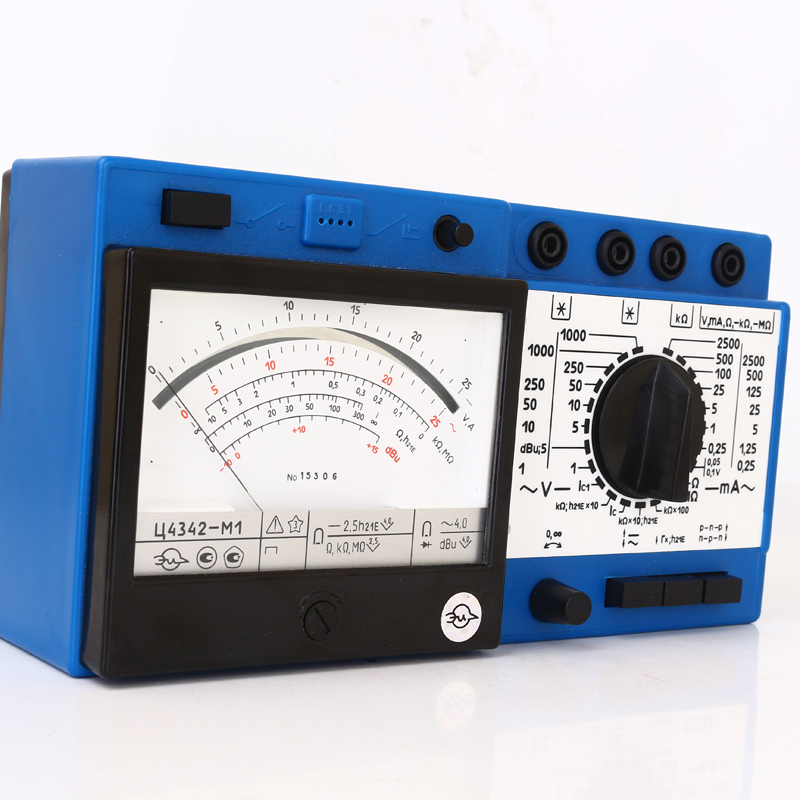

Элементы электрической схемы прибора расположены на печатной плате и заключены в корпус из изоляционного материала. Органы управления, отсчетное устройство размещены на лицевой стороне прибора.

Камера электрохимических источников тока типа А316 (КВАНТ, ПРИМА, УРАН или аналогичные) для питания омметра и автоматической защиты расположена с тыльной стороны корпуса. Конструкция прибора предусматривает смену электрохимических источников тока без нарушения клейма предприятия - изготовителя.

В приборе применен механизм измерительный магнитоэлектрической системы с подвижной катушкой на растяжках с внутри катушечным магнитом, с механическим указателем (стрелкой). Ток полного отклонения механизма измерительного равен 0,3 мA, падение напряжения на обмотке рамки не более 30 мВ.

Расширение диапазонов измерения осуществляется с помощью коммутации шунтов амперметра и добавочных сопротивлений вольтметра.

Для измерения силы и напряжения переменного тока в приборе применен выпрямитель, выполненный на полупроводниковых диодах и трансформаторе.

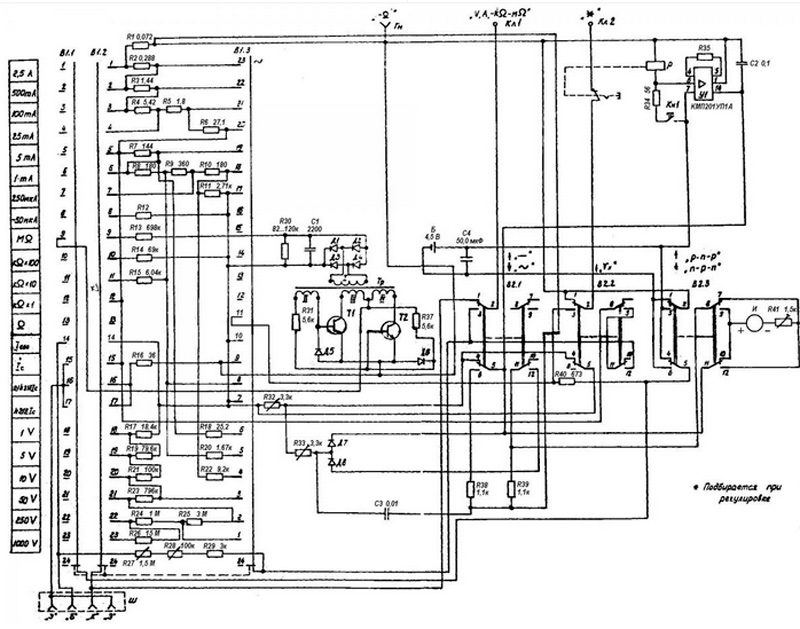

Рис.1. Схема электрическая принципиальная для электроизмерительного прибора Ц4342-М1
Рис.1. Схема электрическая принципиальная для электроизмерительного прибора Ц4342-М1

Диапазоны измерений

Измеряемая величина

Диапазон измерений

Класс точности

Пределы допускаемой приведенной основной погрешности, %

Падение напряжения, В, не более

Ток потребления, мA, не более

от измеряемого сигнала

от источника

питания



Сила постоянного тока, мA

0-0,3



1,0



± 1,0

0,08



-



-

0-1,5

0,30

0-6; 0-15; 0-60;

0-150; 0-600;

0-1500; 0-6000;

0-15000



0,65



Сила переменного

тока, мА

0,15-1,5; 0,6-6;

1,5-15; 6-60;

15-150; 60-600;

150-1500;

600-6000;

1500-15000



1,5



± 1,5



0,65



-



-



Напряжение постоянного тока, В

0-0,075; 0-0,3;

0-1,5



1,0



± 1,0



-



0,306



-

0-6; 0-30; 0-60;

0-150; 0-300;

0-600;

0-1200

1,530



Напряжение переменного

тока,  В

0,03-0,3



1,5



± 1,5



-

5,10



-

0,15-1,5

1,02

0,6-6; 3-30;

6-60; 15-150;

30-300;

60-600;

120-1200



1,53



Сопротивление постоянному

току, кОм

0 - 0,2

0 - 5

0 - 50

0 - 500; 0-5000



1,0



± 1,0



-



-

22,0

20,0

2,0

0,8

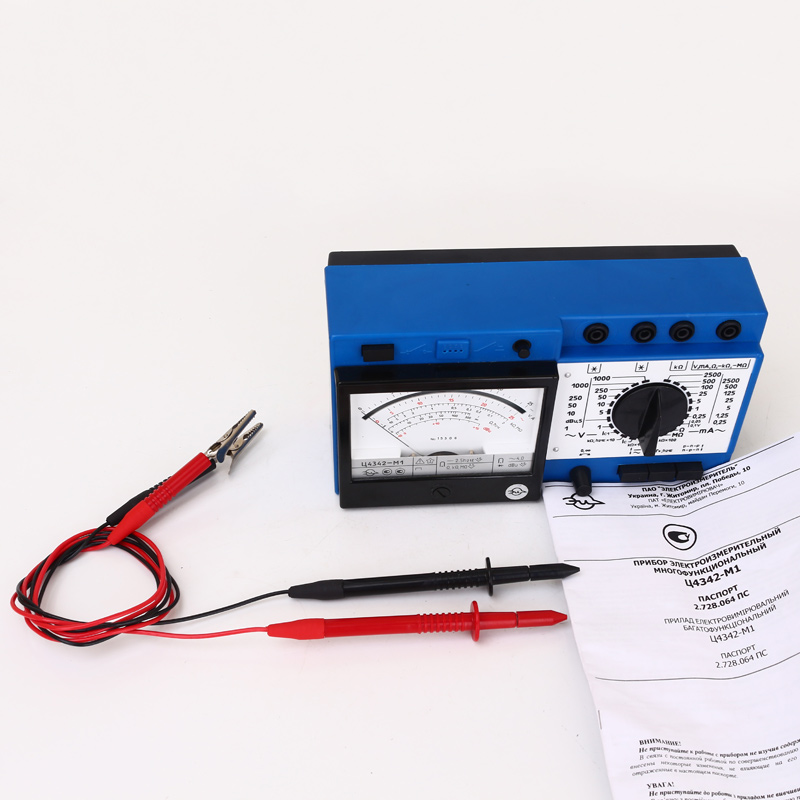

Комплект поставки

  • прибор Ц4342-М1 - 1 шт.
  • паспорт - 1 экз.
  • сменный электрохимический источник тока - 3 шт.
  • провод соединительный - 2 шт.
  • зажим контактный - 2 шт.
  • футляр для укладки прибора и всех принадлежностей - 1 шт.
Технические характеристики
Параметр Значение
Сила постоянного тока, мА 0,05 ... 2500
Сила переменного тока, мА 0,25 ... 2500
Напряжение постоянного тока, В 0,1 ... 1000
Напряжение переменного тока, В 1 ... 1000
Сопротивление постоянному току, кОм 0,3 ... 10000
Уровень сигнала по напряжению, дБ (-) -10 ... +15
Частотный диапазон, Гц 45 ... 2000
Входное сопротивление при постоянном токе, кОм/В 20
Входное сопротивление при переменном токе, кОм/В 20
Питание автономное
Размеры, мм 215х115х90
Масса, кг 0,9
Особенности измеряет параметры транзисторов h21э, IC

Эксплуатация

Нормальные условия эксплуатации для прибора Ц4342-М1:

  • температура окружающего воздуха - от +15° С до +25° С;
  • относительная влажность при +25° С - до 80%.
  • атмосферное давление - от 84 кПа до 106 кПа (от 630 мм рт. ст. до 795 мм рт. ст.).

Рабочие условия:

  • относительная влажность при +25° С - до 80%;
  • атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Транспортирование прибора Ц4342-М1:

  • температура окружающего воздуха - от -50° С до +50° С;
  • относительная влажность при +35° С - до 98%;
  • атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.);
  • максимальное ускорение механических ударов при частоте от 80 до 120 ударов в минуту - 30 м/с2.
