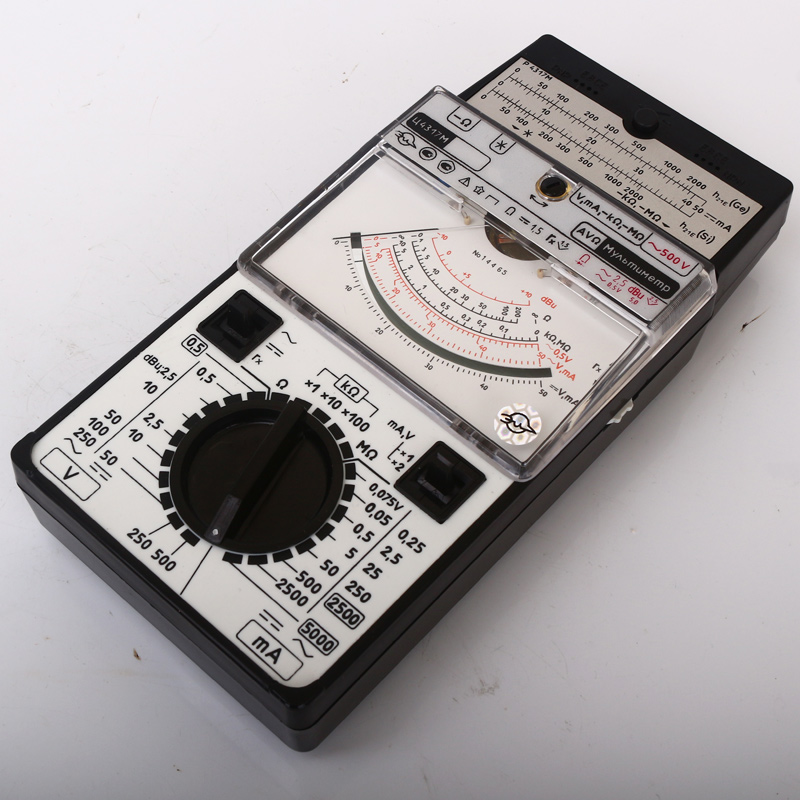

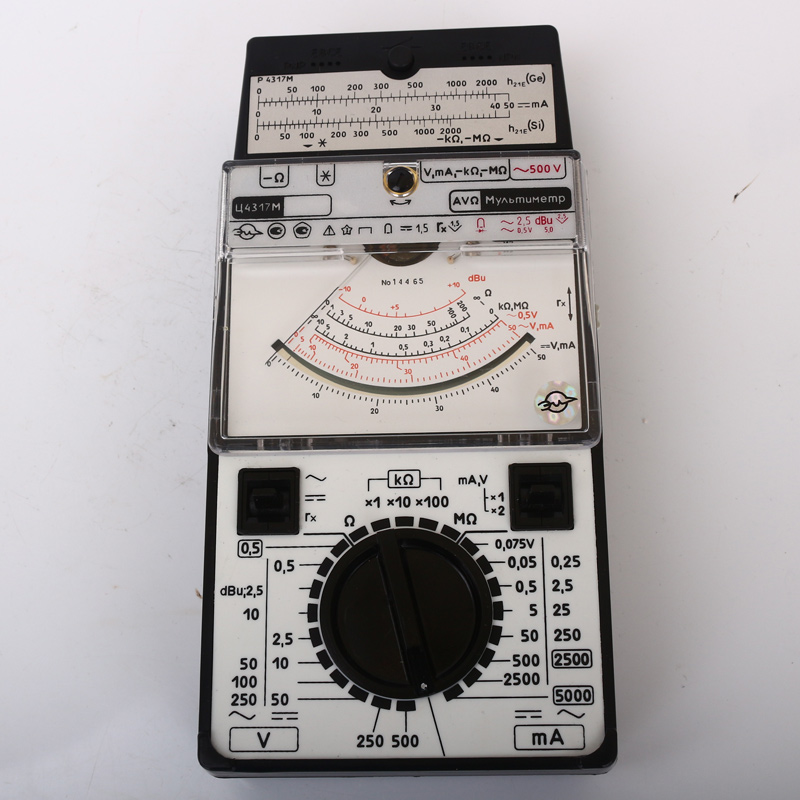

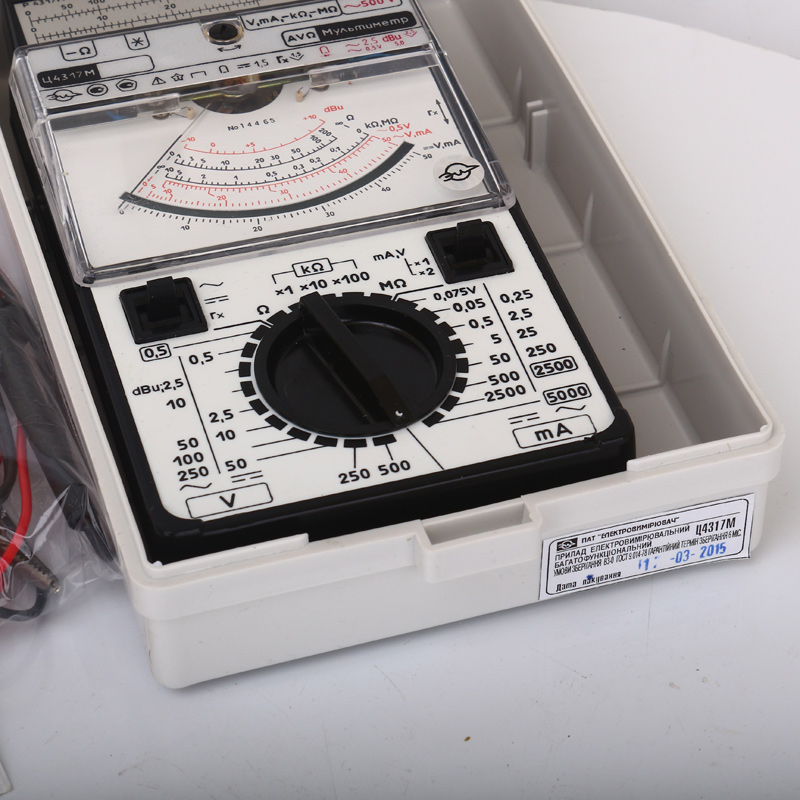

Прибор электроизмерительный Ц4317М

11 000
В наличии
Артикул товара: 63
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 25.06.2021 * 1050 ₽**

СДЭК 26.06.2021* 920 ₽**

DPD 24.06.2021* 400 ₽**

Самовывоз 25.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Мультиметры
Производитель Электроизмеритель
Дополнительные характеристики
ПитаниеАвтономное
Конструктивное исполнениестрелочные
Область примененияДля переменного тока, Для постоянного тока, Для измерения сопротивления
Класс точности1,5, 2,5

Прибор электроизмерительный Ц4317М предназначен для измерения:

  • силы и напряжения постоянного тока;
  • среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
  • сопротивления постоянному току;
  • абсолютного уровня сигнала по напряжению переменного тока в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями.

Кроме того, совместно с устройством для подключения транзисторов Р4317М, входящим в комплект поставки, предназначен для проверки работоспособного состояния биполярных транзисторов с рассеиваемой мощностью до 150 мВт.

Технические характеристики
Характеристики Значение
Класс точности 1,5/2,5
Сила постоянного тока 0,06...3000 мА
Сила переменного тока 0,03...3000 мА
Постоянное напряжение 0,6...1200 В
Переменное напряжение 0,3...1200В
Сопротивление постоянному току 0,2...10000 кОм
Уровень сигнала по напряжению -10...+12 Дб
Частотный диапазон 45...5000 Гц
Питание автономное
Габаритные размеры 176х112х52 мм
Масса 0,6 кг

Работа устройства

Элементы электрической схемы прибора Ц4317М расположены на печатной плате и заключены в корпус из изоляционного материала. Органы управления, отсчетное устройство размещены на лицевой стороне прибора.

Камера электрохимических источников тока типа А316 (КВАНТ, ПРИМА, УРАН или аналогичные) для питания омметра и вставки плавкой расположена с тыльной стороны корпуса. Конструкция прибора предусматривает смену электрохимических источников тока и вставки плавкой без нарушения клейма предприятия - изготовителя.

В приборе применен механизм измерительный магнитоэлектрической системы с подвижной катушкой на растяжках с внутри катушечным магнитом и механическим указателем (стрелкой). Ток полного отклонения механизма измерительного равен 0,0375 мA.

Расширение диапазонов измерения осуществляется с помощью коммутации шунтов амперметра и добавочных сопротивлений вольтметра.

Для измерения силы и напряжения переменного тока в приборе применен выпрямитель, выполненный на полупроводниковых германиевых диодах.

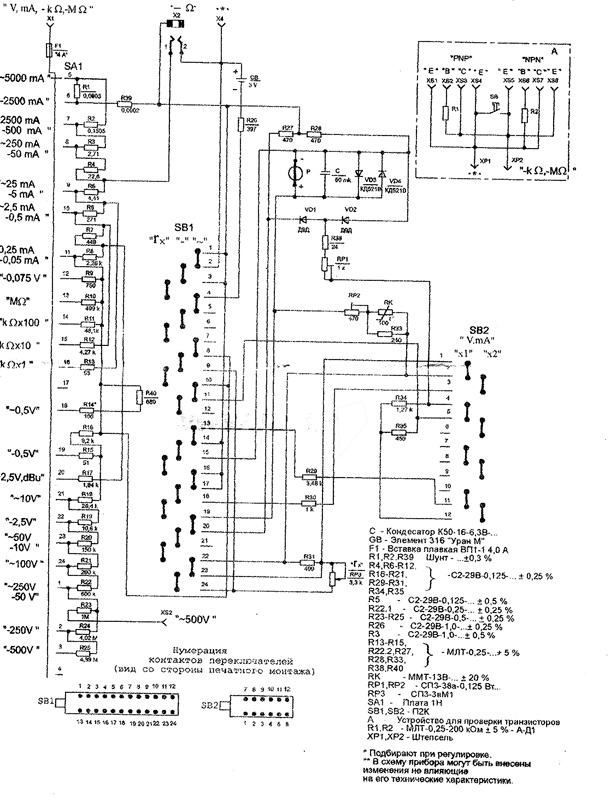

Рис.1. Схема прибора электроизмерительного Ц4317М
Рис.1. Схема прибора электроизмерительного Ц4317М

Диапазон измерений



Измеряемая величина



Диапазон измерений



Класс точности

Пределы допускаемой приведенной основной погрешности,

%



Падение напряжения, В, не более

Ток потребления,

мA, не более

от измеряемого сигнала

от источника питания



Сила постоянного тока, мA

0-0,05; 0-0,5; 0-5;

0-50; 0-500



1,5



±1,5



0,27



-



-

0-2500

0,45

с удвоением

"mA, V x 2"

0-0,1; 0-1; 0-10;

0-100; 0-1000



0,54

0-5000

0,9



Сила переменного тока, мА

0,025-0,25; 0,25-2,5;

2,5-25; 25-250;

250-2500



2,5



±2,5



1,0



-



-

500-5000

2,1

с удвоением

"mA, V x 2"

0,05-0,5;0,5-5; 5-50;

50-500



2,1



Напряжение постоянного тока, В

0-0,075; 0-0,5; 0-2,5;

0-10; 0-50; 0-250;

0-500



1,5



±1,5



-



0,05



-

с удвоением

"mA, V x 2"

0-0,15;0-1; 0-5; 0-20;

0-100; 0-500; 0-1000



0,1



Напряжение переменного тока, В

0,1-0,5

5,0

±5,0



-

0,3



-

0,25-2,5



2,5



±2,5

1,2

1-10;5-50;10-100;

25-250; 50-500

0,3

с удвоением "mA, V x 2" 0,5-5



2,4

2-20;10-100;20-200;

50-500;100-1000

0,6



Сопротивление постоянному току, кОм

0,001 - 0,2

0 - 10

0 - 100

0 - 1000

0 - 10000



1,5



±1,5



-



-

15,0

8,2

0,8

0,08

0,08

Абсолютный уровень сигнала по напряжению, дБн



от минус 10

до плюс 10



2,5



±2,5



-



1,2



-

Примечание. Отклонения значений силы тока потребления и падения напряжения на гнездах прибора в сторону увеличения не превышают 1,5 % при измерениях на постоянном токе и 2,5 % - при измерениях на переменном токе, в сторону снижения - не нормируются.

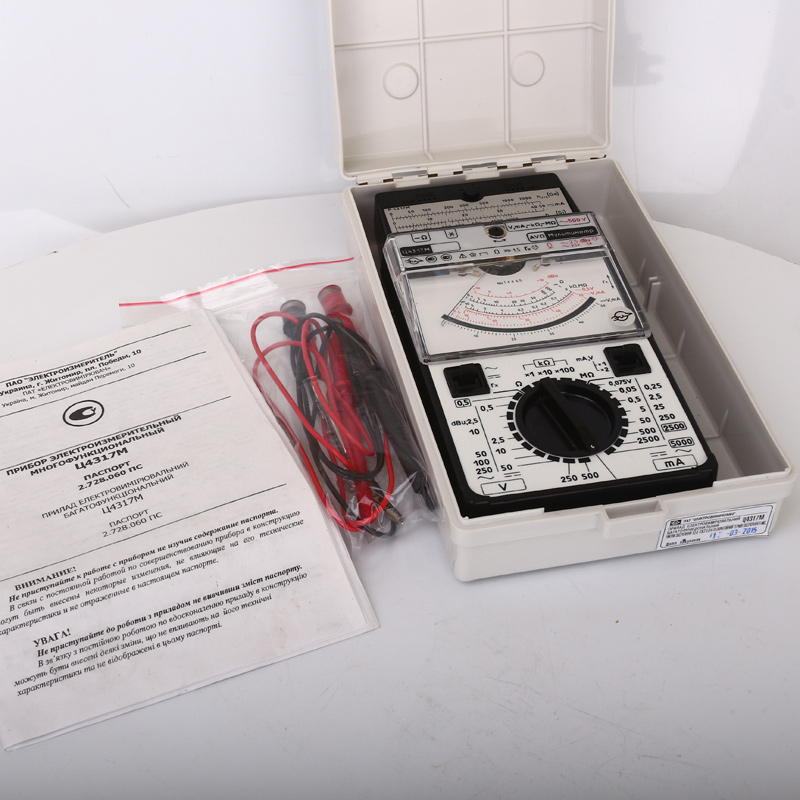

Комплект поставки

  • прибор электроизмерительный Ц4317М
  • паспорт - 1 экз.
  • свидетельство о приемке - 1 экз.
  • устройство для подключения транзисторов Р4317М - 1 шт.
  • провод соединительный - 2 шт.
  • зажим контактный - 2 шт.
  • вставка плавкая (сменная) - 2 шт.
  • футляр для укладки прибора и принадлежностей - 1 шт.
