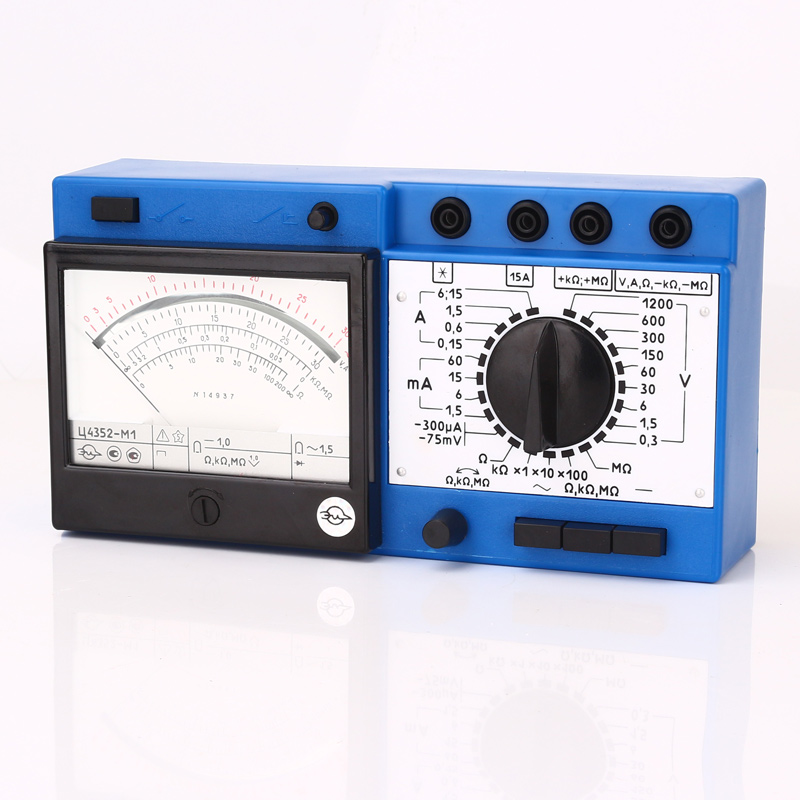

Комбинированный прибор Ц4352М1

16 200
В наличии
Артикул товара: 60
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 22.06.2021 * 1050 ₽**

СДЭК 23.06.2021* 920 ₽**

DPD 21.06.2021* 400 ₽**

Самовывоз 22.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Мультиметры
Производитель Электроизмеритель
Дополнительные характеристики
ПитаниеАвтономное
Конструктивное исполнениестрелочные
Область примененияДля измерения сопротивления, Для постоянного тока, Для переменного тока
Класс точности1, 1,5
Другие особенностиС защитой от перегрузки

Комбинированный прибор Ц4352М1 предназначен для измерения:

  • силы и напряжения постоянного тока;
  • среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
  • сопротивления постоянному току;
  • сопротивления постоянному току в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями.

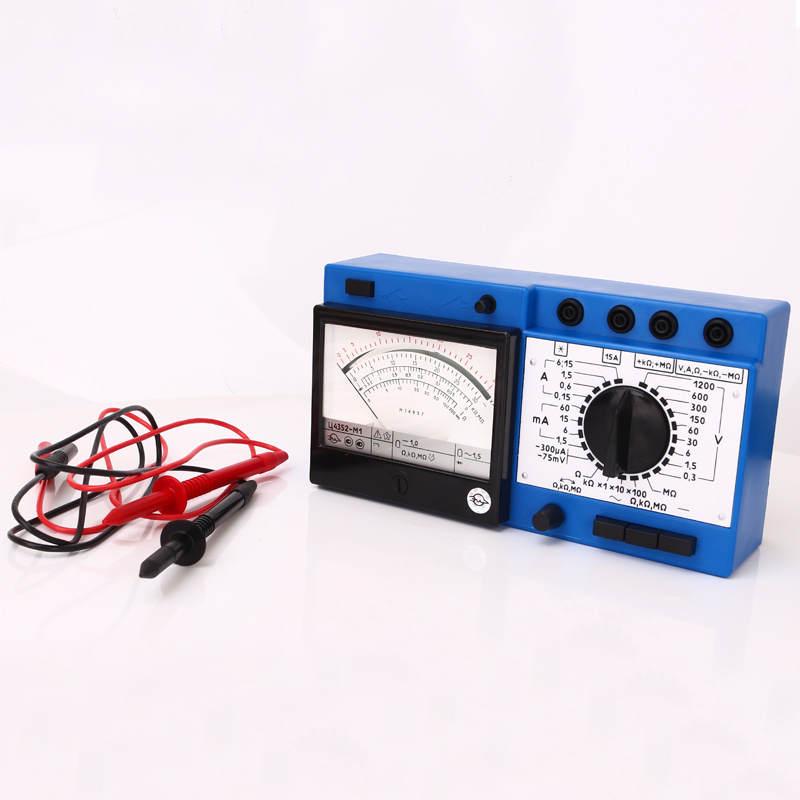

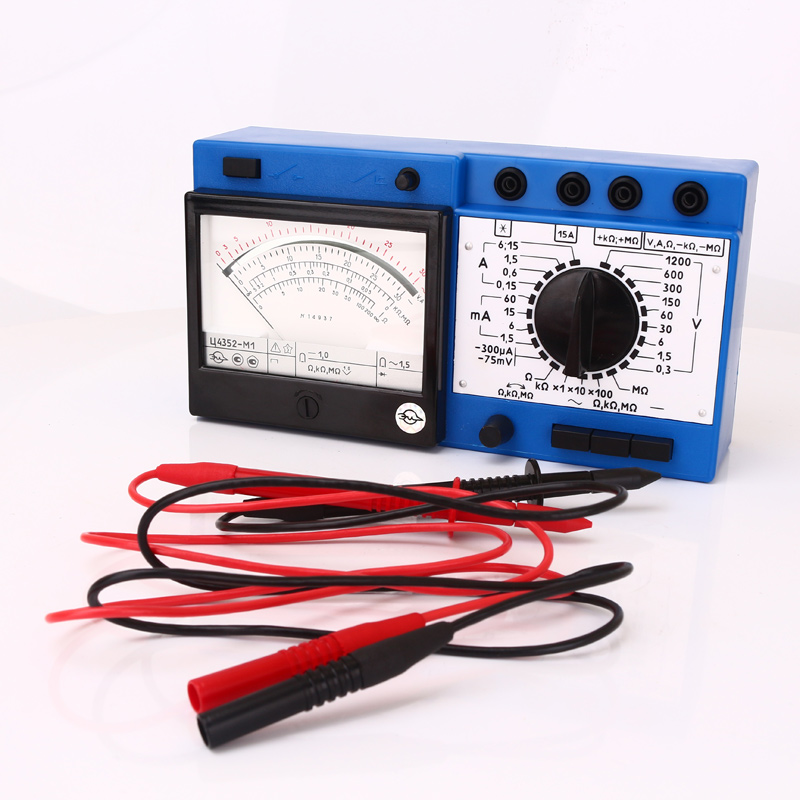

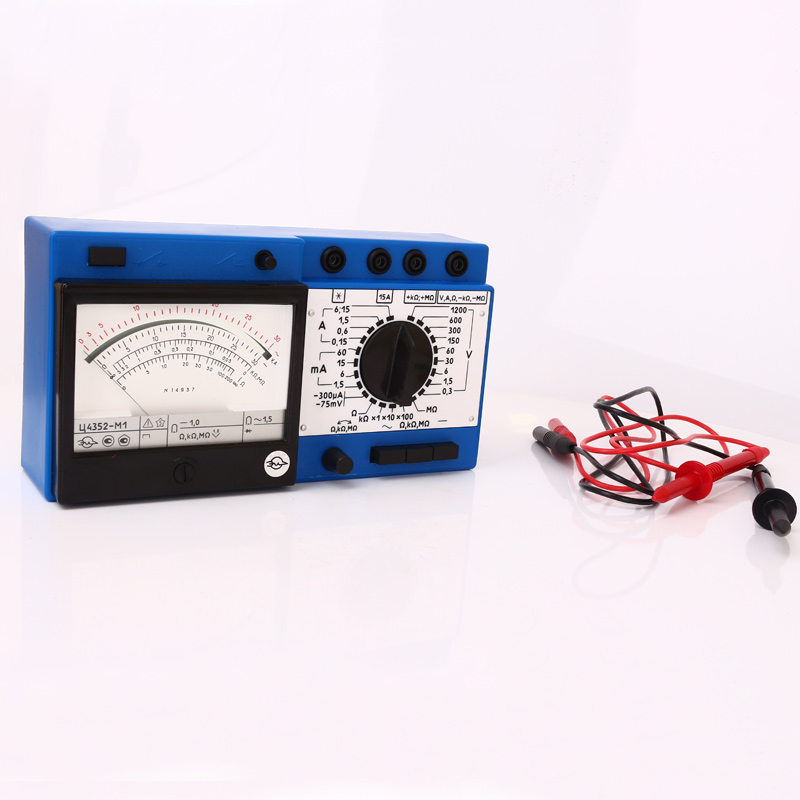

Комплект поставки

  • прибор комбинированный Ц4352-М1 - 1 шт,
  • паспорт - 1 экз.
  • свидетельство о приемке - 1 экз.
  • провод соединительный - 2 шт.
  • зажим контактный - 2 шт.
  • футляр для укладки прибора и принадлежностей - 1 шт.
Диапазон измерений

Измеряемая величина

Диапазон измерений

Класс точности

Пределы допускаемой приведенной основной погрешности, %

Падение напряжения, В, не более

Ток потребления, мA, не более

от измеряемого сигнала

от источника

питания



Сила постоянного тока, мA

0-0,3



1,0



± 1,0

0,08



-



-

0-1,5

0,30

0-6; 0-15; 0-60;

0-150; 0-600;

0-1500; 0-6000;

0-15000



0,65



Сила переменного

тока, мА

0,15-1,5; 0,6-6;

1,5-15; 6-60;

15-150; 60-600;

150-1500;

600-6000;

1500-15000



1,5



± 1,5



0,65



-



-



Напряжение постоянного тока, В

0-0,075; 0-0,3;

0-1,5



1,0



± 1,0



-



0,306



-

0-6; 0-30; 0-60;

0-150; 0-300;

0-600;

0-1200

1,530



Напряжение переменного

тока,  В

0,03-0,3



1,5



± 1,5



-

5,10



-

0,15-1,5

1,02

0,6-6; 3-30;

6-60; 15-150;

30-300;

60-600;

120-1200



1,53



Сопротивление постоянному

току, кОм

0 - 0,2

0 - 5

0 - 50

0 - 500; 0-5000



1,0



± 1,0



-



-

22,0

20,0

2,0

0,8

Устройство и работа

Элементы электрической схемы прибора расположены на печатной плате и заключены в корпус из изоляционного материала. Органы управления, отсчетное устройство размещены на лицевой стороне прибора.

Камера электрохимических источников тока типа А316 (КВАНТ, ПРИМА, УРАН или аналогичные) для питания омметра и автоматической защиты расположена с тыльной стороны корпуса. Конструкция прибора предусматривает смену электрохимических источников тока без нарушения клейма предприятия - изготовителя.

В приборе применен механизм измерительный магнитоэлектрической системы с подвижной катушкой на растяжках с внутри катушечным магнитом, с механическим указателем (стрелкой). Ток полного отклонения механизма измерительного равен 0,3 мA, падение напряжения на обмотке рамки не более 30 мВ.

Расширение диапазонов измерения осуществляется с помощью коммутации шунтов амперметра и добавочных сопротивлений вольтметра.

Для измерения силы и напряжения переменного тока в приборе применен выпрямитель, выполненный на полупроводниковых диодах и трансформаторе.

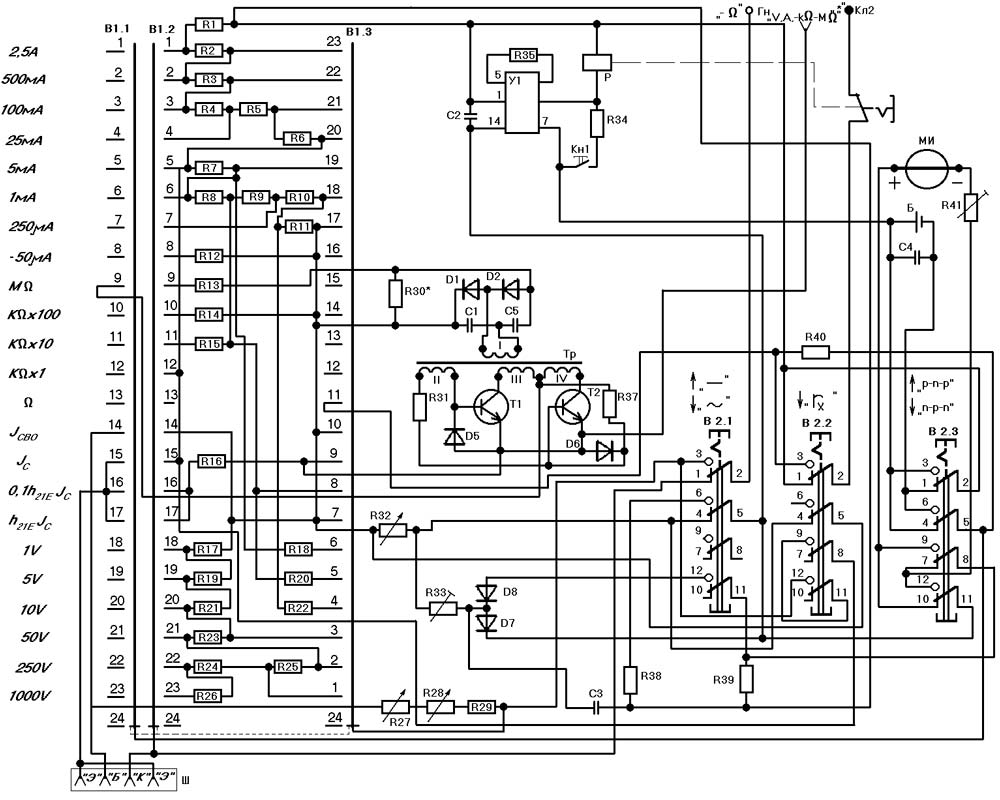

Рис.1. Схема комбинированного прибора Ц4352М1
Рис.1. Схема комбинированного прибора Ц4352М1

Технические характеристики
Характеристики Значение
Класс точности 1/1,5
Сила постоянного тока 0,3...15000 мА
Сила переменного тока 1,5...15000  мА
Постоянное напряжение 0,075...1200 В
Переменное напряжение 0,3...1200 В
Сопротивление постоянного тока 0,2...5000  кОм
Частотный диапазон 45...10000 Гц
Питание автономное
Габаритные размеры 215х115х87 мм
Масса 1,0 кг

Эксплуатация

Прибор Ц4352М1 может применяться при регулировании, ремонте и эксплуатации электро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других помещениях, в том числе хорошо вентилируемых подземных, (отсутствие прямого воздействия солнечной радиации, атмосферных осадков, ветра, а также песка и пыли наружного воздуха).

По рабочим климатическим условиям применения прибор относится к группе 2 ГОСТ 22261, при этом значение температуры окружающего воздуха рабочих условий применения от 5 до 40 °С , верхнее значение относительной влажности воздуха рабочих условий применения 80 % при температуре 25 °С, атмосферное давление 84-106,7 кПа (630 - 800 мм рт. ст.).
