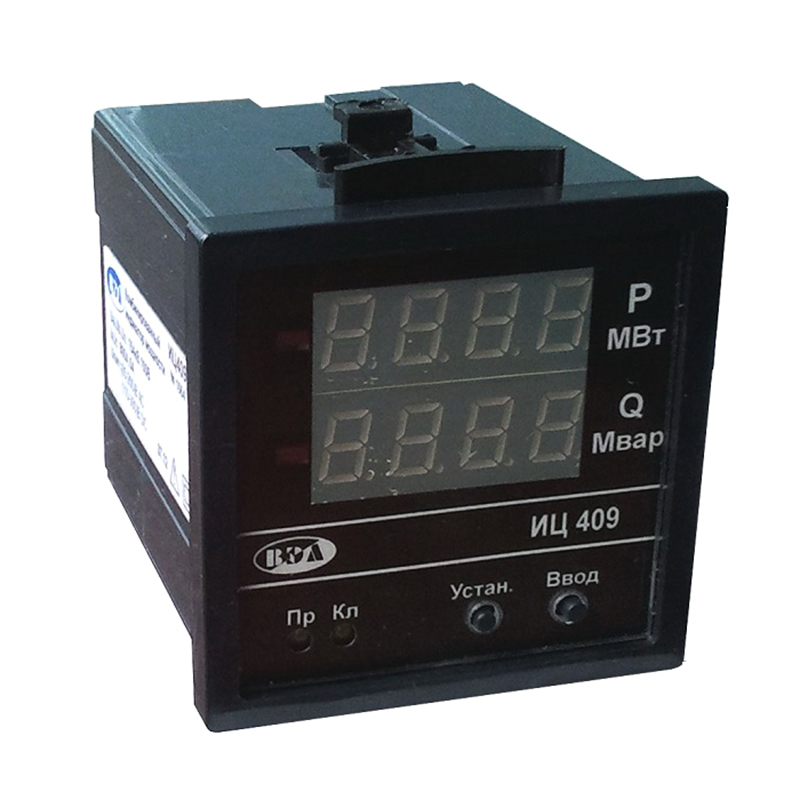

Индикатор направления мощности ИЦ409И

Цена по запросу
В наличии
Артикул товара: 2207
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Ваттметры
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания85-265 В, 60-350 В
Степень защитыIP40, IP20
Питаниеот сети
Потребляемая мощность2 Вт
Конструктивное исполнениеЦифровые
Тип крепленияНа панель

Комбинированный индикатор направления мощности ИЦ409И обеспечивает:

В режиме измерения мощности:

  • Измерение активной и реактивной мощности в одно или трехфазных сетях переменного тока.
  • Выдачу сигналов управления в зависимости от величины и направления потока мощности.

В режиме измерения тока и напряжения:

  • Измерение и индикация токов и напряжений в одно или трехфазных сетях переменного тока.
  • Выдачу сигналов управления в зависимости от величины токов и напряжений.

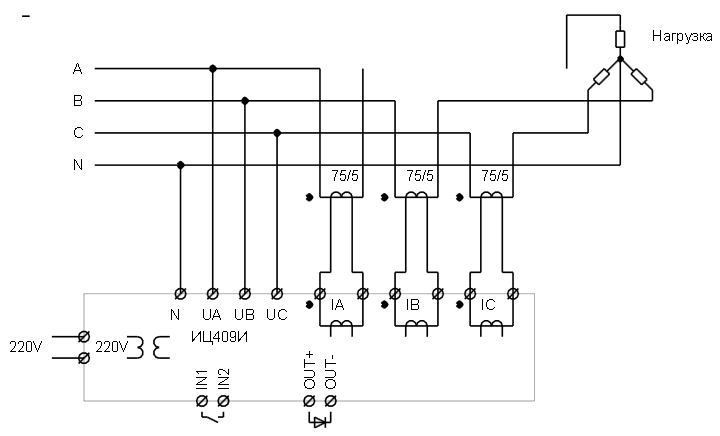

Рис.1. Схема подключения индикатора ИЦ409И с трансформаторами тока 75А/5А по схеме с заземленной нейтралью
Рис.1. Схема подключения индикатора ИЦ409И с трансформаторами тока 75А/5А по схеме с заземленной нейтралью

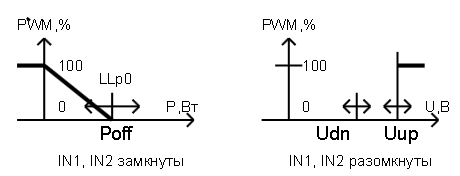

Рис. 2.  Примеры зависимости выходного ШИМ сигнала в режимах измерения мощности (IN1 и IN2 замкнуты) и напряжения (IN1 и IN2 разомкнуты).
Рис. 2.  Примеры зависимости выходного ШИМ сигнала в режимах измерения мощности (IN1 и IN2 замкнуты) и напряжения (IN1 и IN2 разомкнуты).

При ШИМ = 100%, ток выхода = 0. Значения мощности Poff и напряжений Udn, Uup доступны для программирования. Возможно изменение зависимости выходного сигнала от мощности, тока или напряжения по требованию заказчика.

Комплект поставки

  • Индикатор направления мощности ИЦ409И - 1 шт,
  • Паспорт - 1 экз,
  • Упаковка - 1 шт.
Технические характеристики
Номинальные значения линейных напряжений подаваемых на измерительный вход 100, 127, 220, 380 В
Номинальные значения токов подаваемых на измерительный вход 1, 3, 5 А
Диапазон программируемых значений входного тока трансформаторов тока 1-9999 А стандартные значения (5; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800;1000;1200;1500;2000;3000) А
Основная приведенная погрешность при измерении мощности 2%
Основная приведенная погрешность при измерении тока, напряжения 1%
Диапазон напряжений питания: переменного тока частотой 50 Гц 85 - 265 В
постоянного тока 60 - 350 В
Потребляемая мощность не более 2 Вт
Габаритные размеры 72 x 72 x 97 мм
Размер установочного отверстия 68 x 68 мм
Высота цифр, 10 мм
Цвет свечения: исполнение по умолчанию красный
по требованию заказчика зеленый, желтый
Электрическая прочность изоляции между цепями: входами измерения напряжения; входами измерения тока; входом питания и выходными цепями, 50 Гц, 1 мин 2 кВ
Диапазон рабочих температур -25 ... +55°C
Степень защиты в соответствии с EN 60529/IEC 529: индикатора IP40
клеммника IP20
Способ монтажа и способ присоединения внешних выводов: для монтажа на переднюю панель
заднее подсоединение подводящих проводов с помощью клеммников

Особенности

  • Режимы работы: измерение мощности, измерение напряжений, измерение токов.
  • Возможность работы с заземленной или изолированной нейтралью (схема «звезда» или «треугольник»).
  • Индикация, с указанием направления, активной и реактивной мощности, токов или напряжений фаз с помощью цифровых индикаторов.
  • Гальваническая развязка между цепями: входами измерения напряжений, входами измерения тока, входом питания и выходными цепями.
  • Крепление на переднюю панель с задним присоединением выводов.
  • Значения активной и реактивной мощности определяются путем многократного измерения и математической обработки результатов в реальном масштабе времени.
  • Возможность измерения напряжения, тока, cos φ и частоты измеряемых величин.
  • Наличие режима калибровки, доступного с помощью специального кода.
  • Программирование пороговых значений мощности, напряжений и токов.
  • Отдельный вход питания от сети постоянного или переменного тока.
  • Программирование параметров измерительных трансформаторов тока.
  • Исполнение с интерфейсом RS485.
  • Выдача двух сигналов управления в зависимости от величины и направления потока мощности или величины напряжения или тока фаз.
  • Сигналы управления в виде переключающих контактов реле, ШИМ сигнал для управления оптопарой или по аналоговой токовой петле 4-20 мА..
  • Переключение режимов контроля мощности или напряжения входным сигналом в виде замыкающего контакта.
  • Исполнение в качестве реле напряжения, тока или мощности с двумя выходами – переключающими контактами реле.
