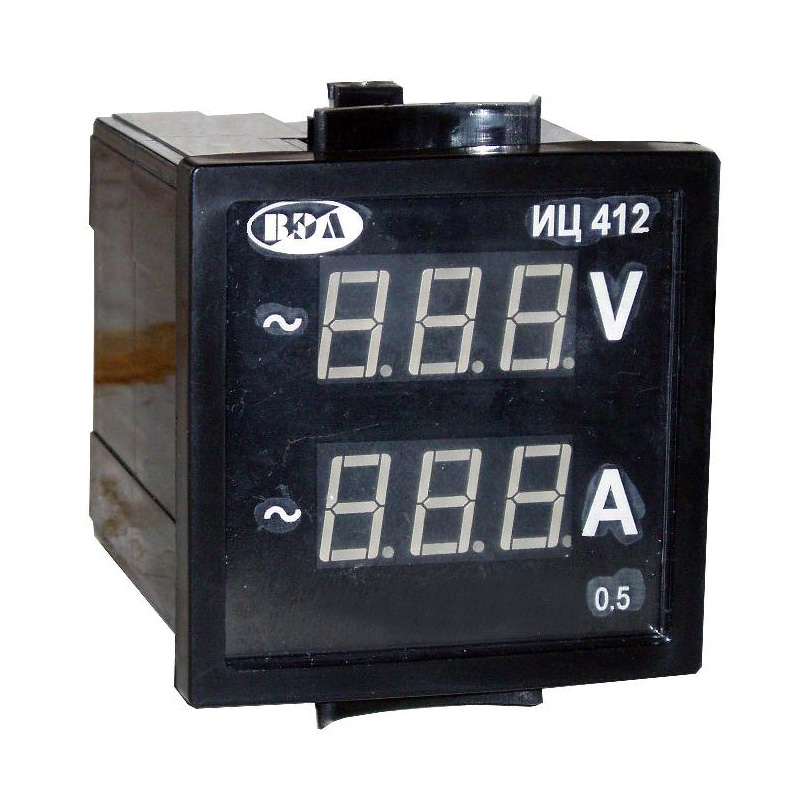

Цифровой индикатор для сварочного аппарата ИЦ412c предназначен для измерения действующего значения напряжения и тока в цепи электрода сварочного аппарата.

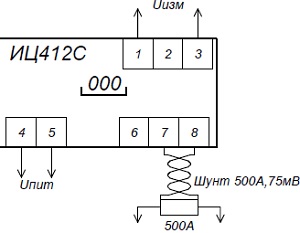

Рис.1. Схема подключения цифрового индикатора ИЦ412С
Номинальные значения измеряемых напряжений, Uном | 50, 75; 100; 200; 300 | |
Номинальные значения измеряемых токов, Iном | 100; 200; 300; 1000 А | |
Диапазон измеряемых напряжений (токов), U(I)ном | 0,05 - 1,0 | |
Время сохранения показаний Амперметра после прекращения тока | 5 ±1 с | |
Пределы допускаемой основной погрешности | 1,0% | |
Измеряемое напряжение подается на измерительный вход вольтметра непосредственно | ||
Номинальное напряжение, подаваемые на измерительный вход амперметра (используется внешний шунт) | 75 мВ | |
Диапазон напряжений питания: | переменного тока частотой 50 Гц | 85 - 265 В |
постоянного тока | 60 - 350 В | |
Потребляемая мощность не более | 4 Вт | |
Габаритные размеры | 72 x 72 x 97 мм | |
Размер установочного отверстия | 68 x 68 мм | |
Высота цифр | 14 мм | |
Цвет свечения (по требованию) | красный, зеленый или желтый | |
Допустимое напряжение между входами измерения и между входами измерения и входом питания | 1000 В | |
Диапазон рабочих температур | -40 ... +55°C | |
Степень защиты в соответствии с EN 60529/IEC 529: | электронного блока | IP40 |
клеммника | IP20 | |
Исполнения с 3-мя и 4-мя значащими разрядами индикатора | ||
В измерителях постоянного тока с 3-мя значащими разрядами индикатора, по требованию заказчика, возможна индикация полярности. При этом диапазон измеряемых токов составляет | от минус 1,0 Iном до 1,0 Iном | |
Способ монтажа и способ присоединения внешних выводов: | для монтажа на переднюю панель | |
заднее подсоединение подводящих проводов с помощью клеммников |
Особенности
- Гальваническая развязка между измерительными входами и между измерительными входами и входом питания.
- Крепление на переднюю панель с задним присоединением выводов.
- Раздельная индикация напряжения и тока с помощью трех (четырех) разрядных цифровых индикаторов.
- Питание от сети постоянного или переменного тока.
- Среднеквадратичные значения напряжения и тока определяются путем многократного измерения и математической обработки результатов в реальном масштабе времени.
- Сохранение показаний амперметра после прекращения сварочного тока.
