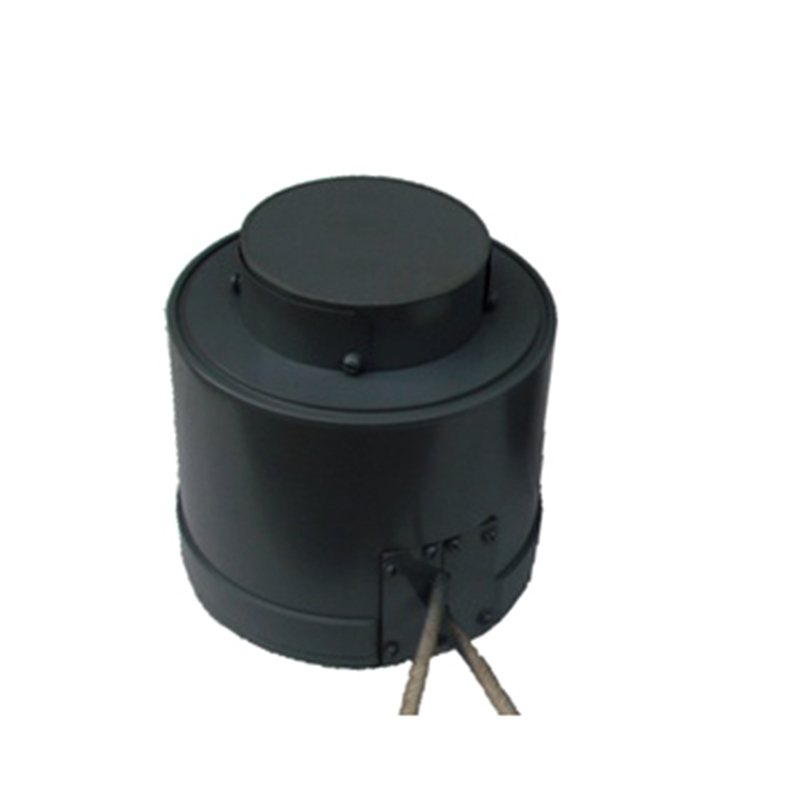

Электромагнит МП 201-2

Цена по запросу
В наличии
Артикул товара: 1387
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.07.2022 * 1050 ₽**

СДЭК 09.07.2022* 920 ₽**

DPD 07.07.2022* 400 ₽**

Самовывоз 08.07.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Электромагниты
Производитель СПКТБЭ
Дополнительные характеристики
Напряжение питания110 В, 220 В, 380 В, 440 В
Степень защитыIP20, IP54
Потребляемая мощность225 Вт, 285 Вт, 370 Вт

Электромагнит МП 201-2 предназначен для дистанционного электропривода крановых механизмов с пружинными колодочными тормозами серии ТК.

Основные особенности

  • Электромагниты могут быть также использованы для привода различных исполнительных механизмов.
  • Рекомендуется для замены электромагнитов серий МП, МПТ.
  • Электромагниты МП201-2 выпускаются с катушками параллельного и последовательного возбуждения.

Условия эксплуатации:

  • температура окружающей среды – от -40 до +50°C;
  • вид климатического исполнения электромагнитов – Т2, УХЛ категории размещения 2 по ГОСТ 15150-69;
  • высота над уровнем моря – до 2000 м;
  • окружающая среда – не взрывоопасная, не содержащая токопроводящей пыли, ионизированных газов или солей, которые при гигроскопической абсорбции или конденсации влаги, находящейся в воздухе, могут вызвать снижение электрической прочности изоляции, атмосфера типа ІІ по ГОСТ 15150-69;
  • степень защиты оболочки IP44, IP54 по ГОСТ 14254-80;
  • номинальные значения механических внешних воздействующих факторов – по ГОСТ 17516.1 для группы механического исполнения МЗ.

Технические характеристики

Электромагниты МП 201-2 с катушками последовательного возбуждения

Параметр

Значение

Продолжительность включения

15%

25%

40%

Номинальное тяговое усилие, Н при 60% номинального тока при 40% номинального тока

120

60

90

45

60

30

Номинальный ход якоря, мм

4

Номинальная потребляемая мощность, Вт

370

285

225

Масса электромагнита, не более, кг

19,8

  • Номинальное рабочее напряжение электромагнитов МП 201-2 – 110 В, 220 В, 440 В постоянного тока или 220 В и 380 В переменного тока, частота 50 Гц.

Тип электромагнита

Номинальный ток, А

Мощность, Вт

15%

25%

40%

МП 201-2

16,8

25,8

41,3

64,5

13

20

32

50

10,3

15,8

25,3

39,5

285

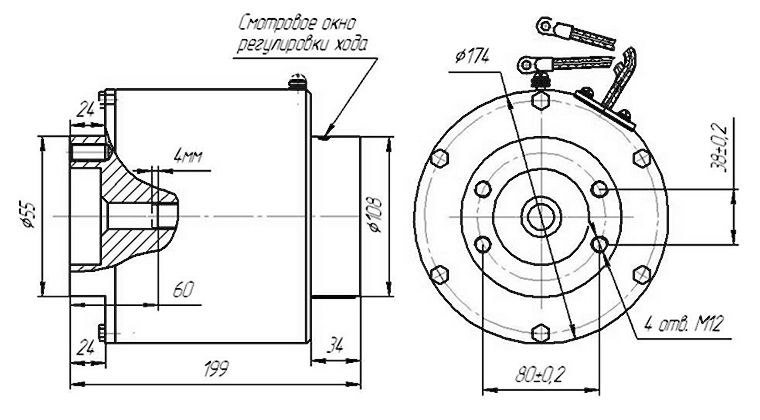

"Габаритные размеры электромагнитов МП 201-2"

Габаритные размеры МП 201-2

Тип электромагнита

Размеры, мм

δн

A1

A2

D

D1

D2

D3

L

L1

L2

МП 201-2

4

38

80

178

110

108

174

207

60

34

Конструкция и принцип работы

Электромагниты МП являются составной частью тормозов типа ТКП и состоят из: магнитопровода с фланцами, катушки возбуждения, якоря.

Задняя крышка электромагнита имеет специальные смотровые окна, через которые выставляется и контролируется рабочий ход. Рабочий ход определяется зазором между упорным фланцем и корпусом магнита и устанавливается в соответствии с его техническими характеристиками посредством перемещения тормозного штока внутрь электромагнита.

При подаче напряжения, по обмотке катушки возбуждения протекает ток, создающий магнитный поток, под воздействием которого, якорь притягивается к фланцу и через тягу, сочлененную с якорем, происходит перемещение исполнительного механизма, который сжимает главную пружину тормоза. Колодки, освободившись от действия пружины, расходятся. Происходит растормаживание шкива.

При отключении электромагнита от питающей сети рычажная система под действием пружины возвращает якорь в первоначальное положение.

Структура условного обозначения электромагнитов МП

МП

Обозначение серии электромагнита

101, 201, 301

Условное обозначение номера серии

1, 2

Тип возбуждения: 1-параллельное; 2-последовательное

1

Род тока питающей сети: 1-постоянный

1, 2, 3, 4

Режим работы: 1-ПВ100%, 2-ПВ40%, 3-ПВ25%, 4-ПВ15%

1

Траектория движения якоря: 1-прямоходовой

2

Способ воздействия на механизм: 2-толкающие

1,2

Исполнение токоподвода: 1-гибкие выводы; 2-клеммный соединитель

20, 54

Степень защиты по ГОСТ 14255: 20-IP20; 54-IP54

У2; УХЛ2

Климатическое исполнение по ГОСТ 15150
