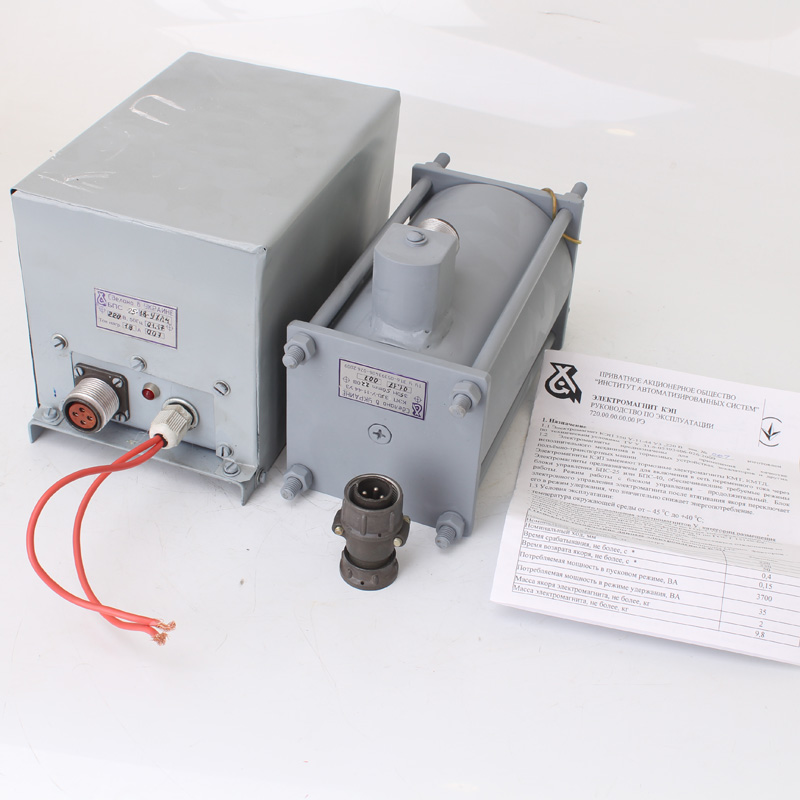

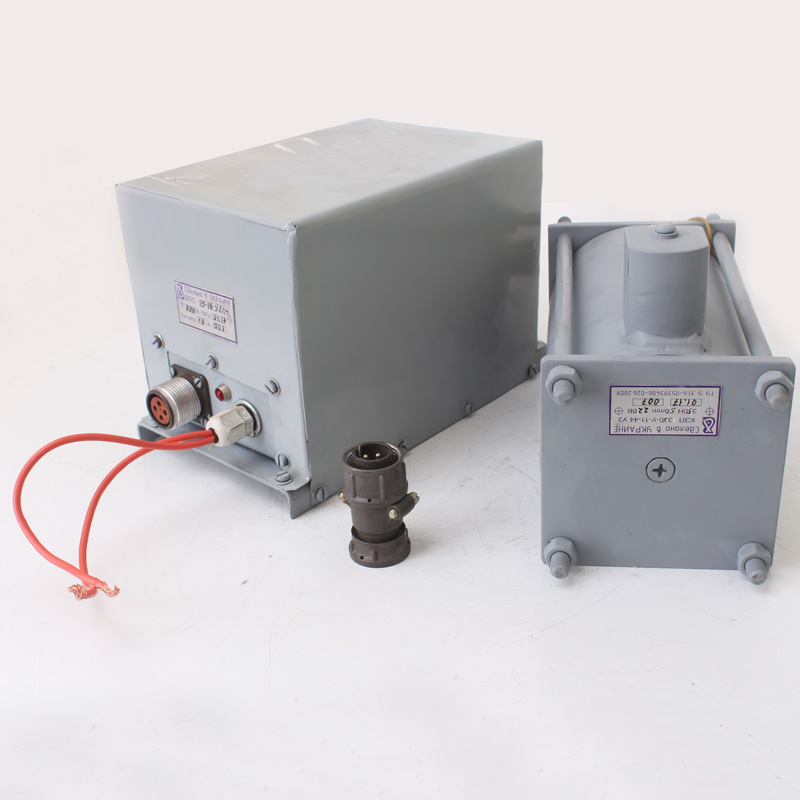

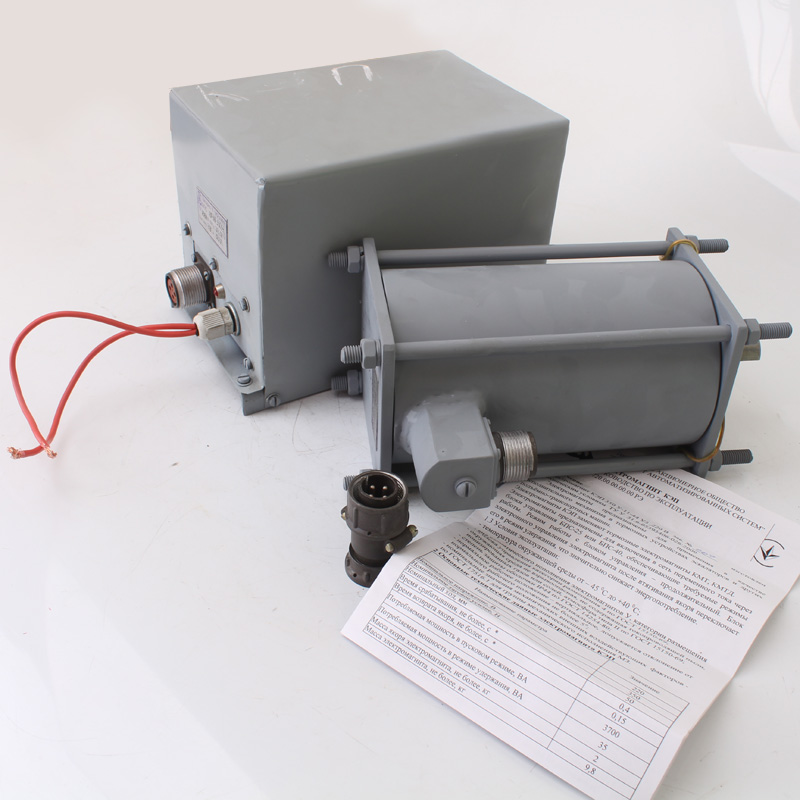

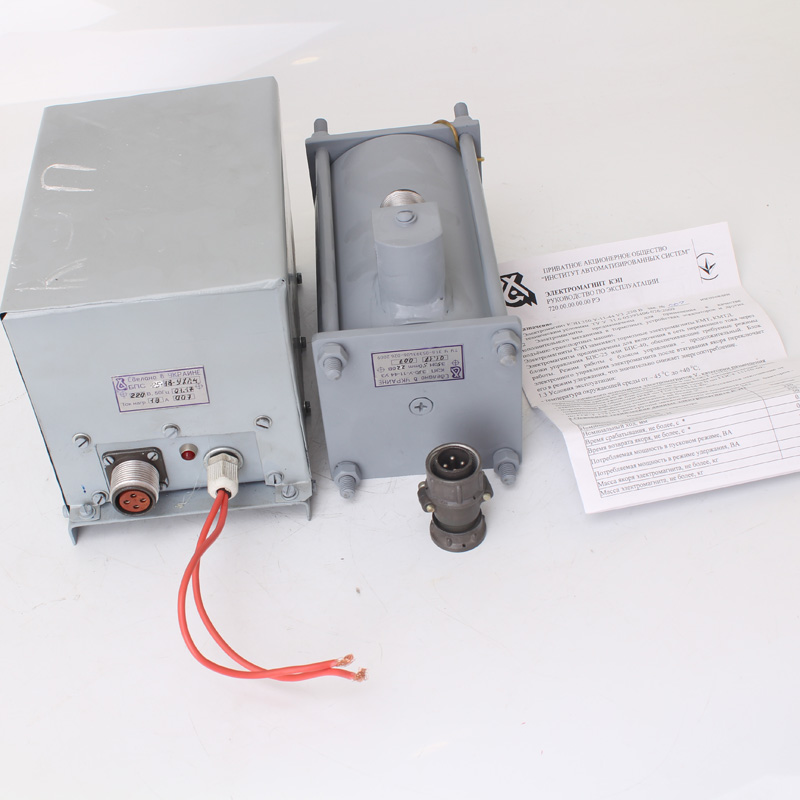

Электромагнит КЭП 800

Электромагнит КЭП 800 предназначен для применения в качестве исполнительного механизма в тормозных устройствах эскалаторов и других подъёмно-транспортных машин. Заменяет тормозные электромагниты КМТ, КМТД.

Устройство и работа

Для обеспечения работоспособности электромагнитов в продолжительном режиме ПВ 100% их запитывают через специальный блок питания, в дальнейшем БПС (БПС-25, БПС-40). Принцип работы электромагнита в этом режиме основан на том, что при перемещении полезного груза на большое расстояние (величину рабочего хода) требуется большая работа (мощность). После перемещения груза требуемая мощность значительно меньше, так как якорь находится в непосредственной близости от стопового фланца. Блок питания обеспечивает переключение напряжения после перемещения груза до такой величины, при которой электромагнит может находиться во включенном состоянии, не ограничено долго. Блок электронного управления электромагнита после втягивания якоря переключает его в режим удержания, что значительно снижает энергопотребление. Вывод катушки выполнен штепсельным разъемом ШР 20. Климатическое исполнение У3; Т3; УХЛ 4 по ГОСТ 15150.

Электромагниты КЭП 800 могут поставляться с установочной плитой под электромагниты КМТ

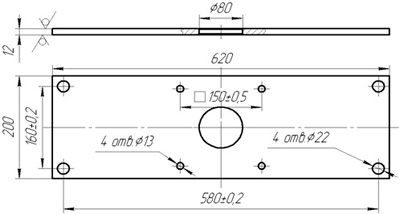

Рис.1. Размеры установочной плиты под электромагнит КМТ-7

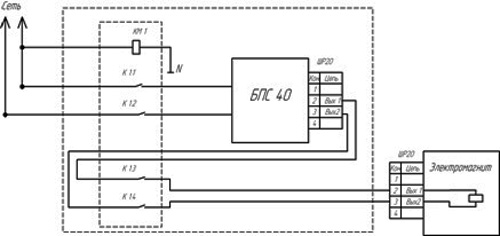

Рис.2. Схема подключения электромагнитов КЭП 800 к БПС, на примере БПС-40

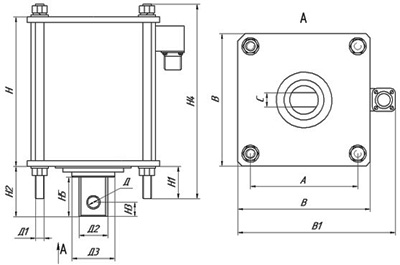

Рис.3. Схема габаритных размеров электромагнита КЭП 800

Эксплуатация

Оптимальными условиями для использования электромагнита КЭП 800 являются:

• температура окружающей среды от – 45 °С до +40 °С;
• вид климатического исполнения электромагнитов У, категории размещения 3 по ГОСТ 15150-69;
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, ионизированных газов или солей, атмосфера типа ІІ по ГОСТ 15150-69;
• степень защиты оболочки электромагнита IP44 по ГОСТ 14254-80;
• степень защиты оболочки блока питания IP20 по ГОСТ 14254-80;
• нормальное рабочее положение – вертикальное, допускается отклонение от нормального рабочего положения не более 5°;
