Электромагнит КЭП 500

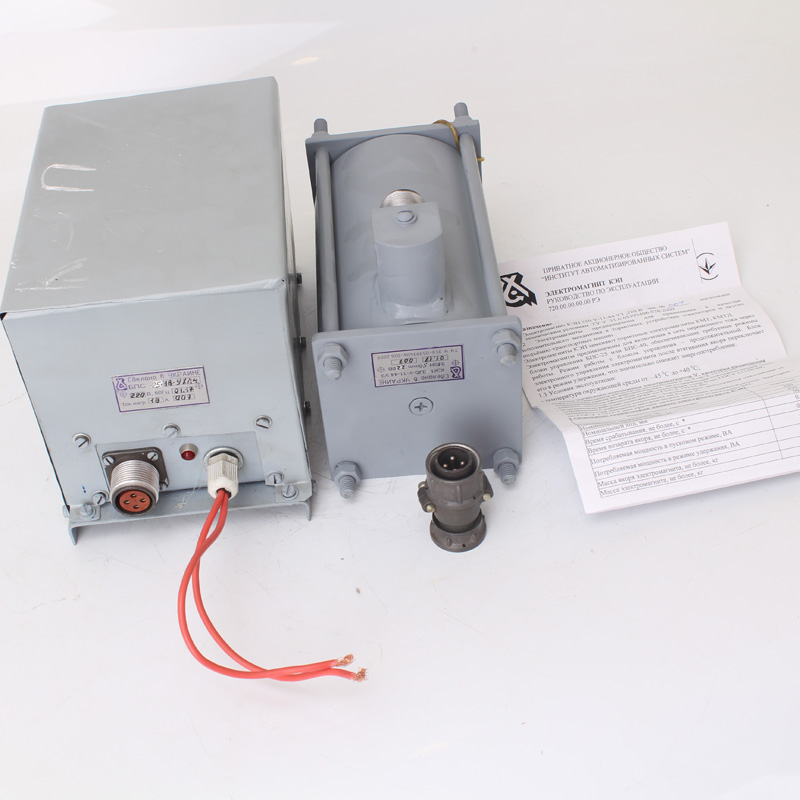

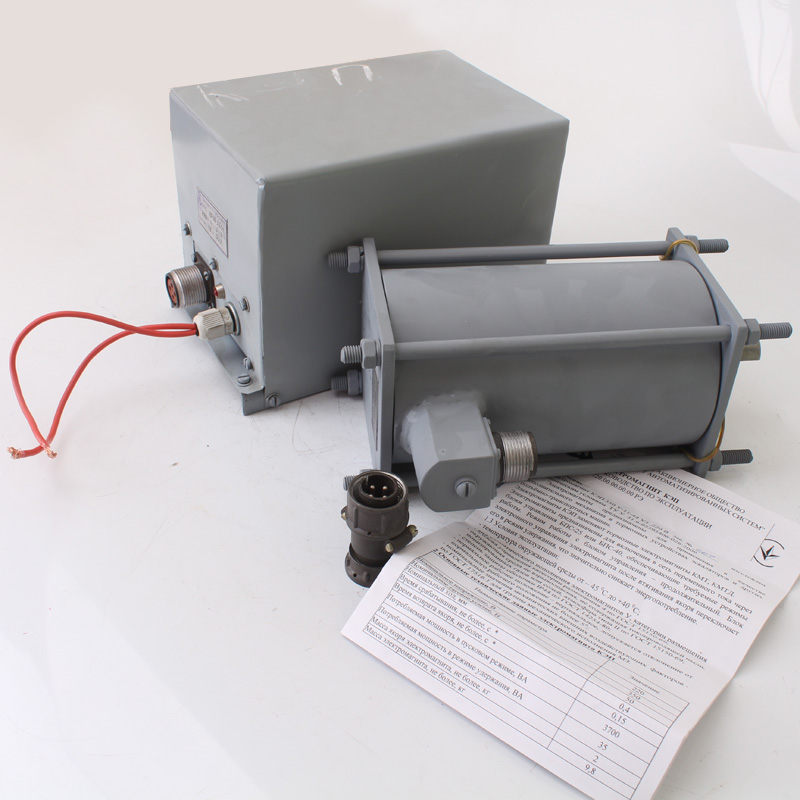

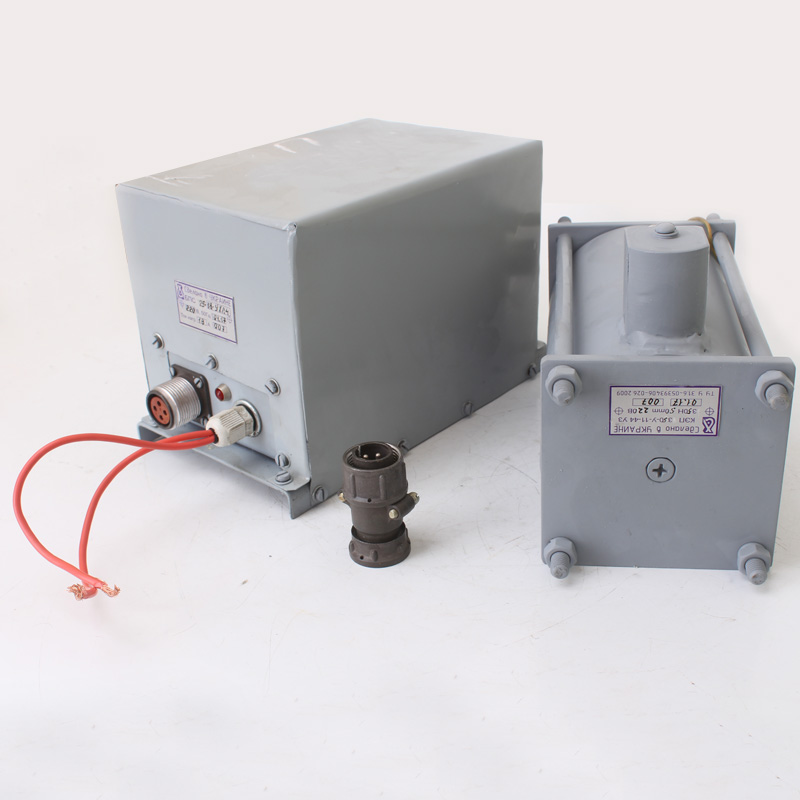

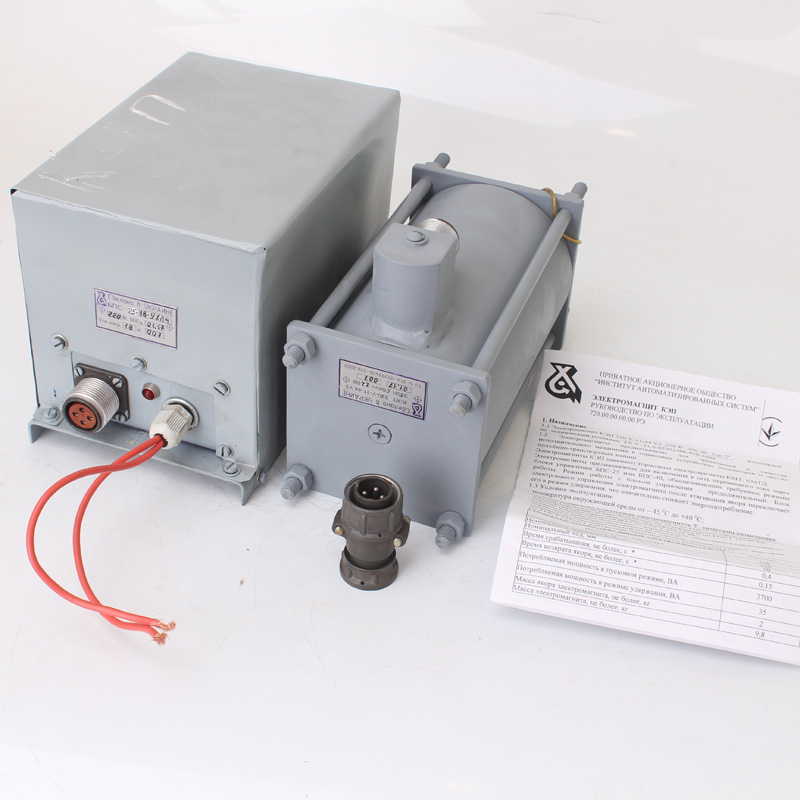

Электромагнит КЭП 500 предназначен для применения в качестве исполнительного механизма в тормозных устройствах эскалаторов и других подъёмно-транспортных машин. Заменяет тормозные электромагниты КМТ, КМТД.

Обозначение при заказе

Пример записи условного обозначения электромагнита: КЭП 500-У-11-44 У3 — Электромагнит с тяговым усилием 500 Н, для подключения в сеть 380 В переменного тока частотой 50Гц, тянущего исполнения, степени пыле- и влагозащиты 44, предназначенного для использования в помещении категории 3, умеренного климата

Эксплуатация

Оптимальными условиями для использования электромагнита КЭП 500 являются:

• температура окружающей среды от – 45 °С до +40 °С;
• вид климатического исполнения электромагнитов У, категории размещения 3 по ГОСТ 15150-69;
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, ионизированных газов или солей, атмосфера типа ІІ по ГОСТ 15150-69;
• степень защиты оболочки электромагнита IP44 по ГОСТ 14254-80;
• степень защиты оболочки блока питания IP20 по ГОСТ 14254-80;
• нормальное рабочее положение – вертикальное, допускается отклонение от нормального рабочего положения не более 5°;

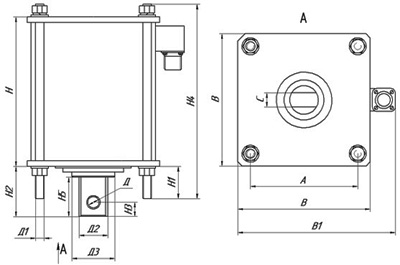

Рис.1. Чертеж электромагнита КЭП 500

Работа устройства

Принцип работы электромагнита в этом режиме основан на том, что при перемещении полезного груза на большое расстояние (величину рабочего хода) требуется большая работа (мощность). После перемещения груза требуемая мощность значительно меньше, так как якорь находится в непосредственной близости от стопового фланца.

Блок питания обеспечивает переключение напряжения после перемещения груза до такой величины, при которой электромагнит может находиться во включенном состоянии, не ограничено долго. Блок электронного управления электромагнита после втягивания якоря переключает его в режим удержания, что значительно снижает энергопотребление. Вывод катушки выполнен штепсельным разъемом ШР 20.

Климатическое исполнение У3; Т3; УХЛ 4 по ГОСТ 15150
