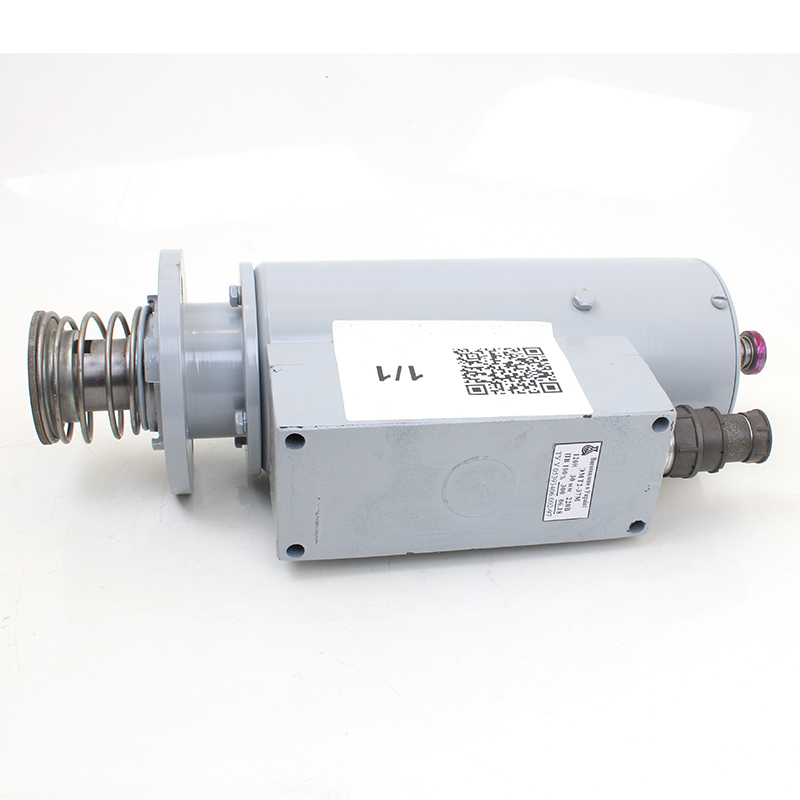

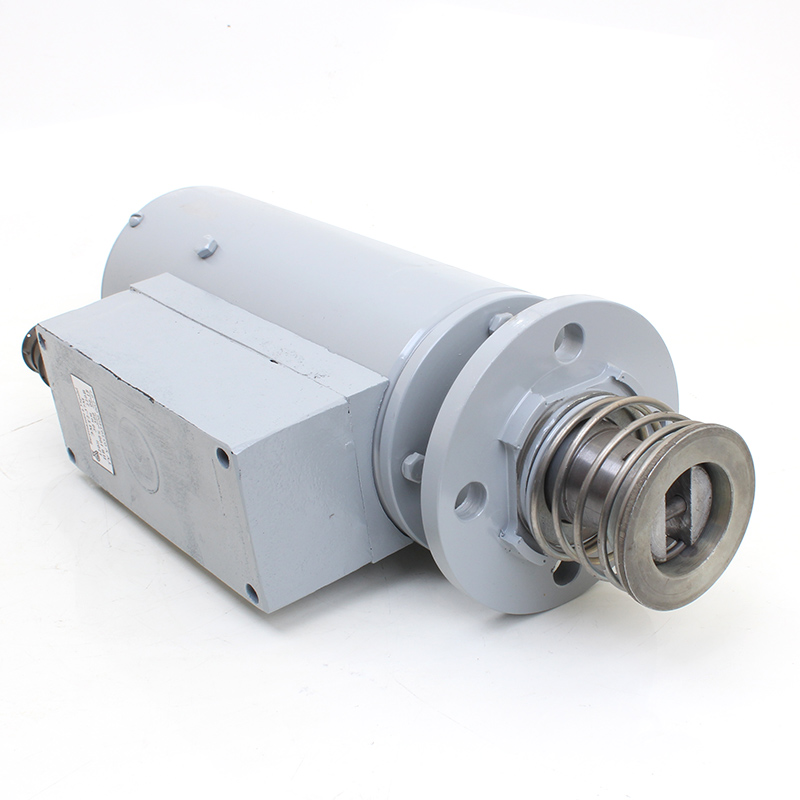

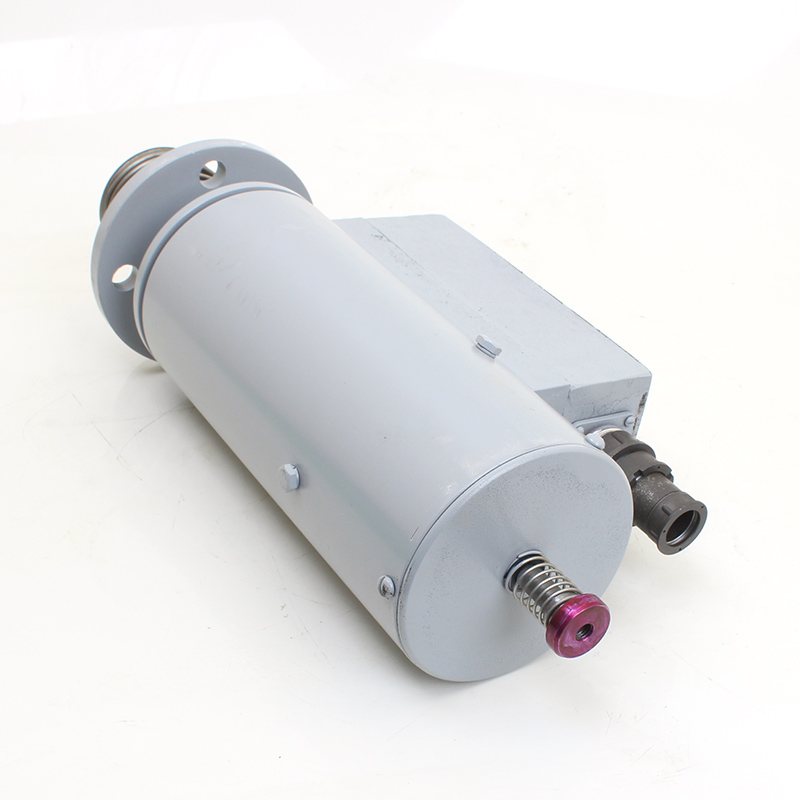

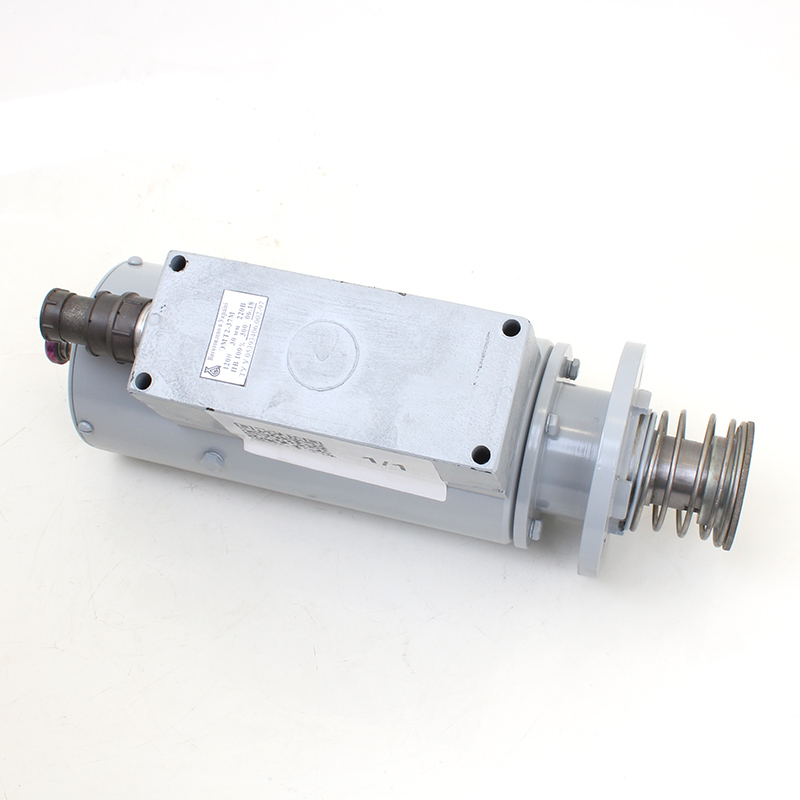

Электромагнит ЭМТ 2-37-М

Цена по запросу
В наличии
Артикул товара: 1425
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 13.10.2022 * 1050 ₽**

СДЭК 14.10.2022* 920 ₽**

DPD 12.10.2022* 400 ₽**

Самовывоз 13.10.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Электромагниты
Производитель СПКТБЭ
Дополнительные характеристики
Напряжение питания220 В
Потребляемая мощность250 Вт, 400 Вт

Электромагнит ЭМТ 2-37-М предназначен для привода элементов систем автоматической защиты на ТЭС и ТЭЦ.

Применение и особенности

  • Возможно использование также для привода различных исполнительных механизмов.
  • Электромагнит может быть использован в качестве привода запорных вентилей в системе дистанционного и автоматического управления на трубопроводах промышленных установок.
  • Электромагниты ЭМТ 2-37М взаимозаменяемы и являются аналогами электромагнитов типа ЭВ-3, ЭМ-69.
  • Электромагнит данного типа изготовлен по техническим условиям ТУ У 05393406.002-97.

Условия эксплуатации:

  • Рабочее положение электромагнита – вертикальное.
  • Отклонение от вертикали - не более 5°.
  • Температура окружающей среды: от -40 до +50°C.
  • Климатическое исполнение У, категории размещения 3 по ГОСТ 15150-69.
  • Высота над уровнем моря – до 1000.
  • Нормальное значение механических воздействующих факторов – по ГОСТ 17516.1-90 для группы механического исполнения М9.
Технические характеристики

Наименование

Значение

Номинальное тяговое усилие, Н

120

Номинальный ход якоря, мм

30

Номинальная потребляемая мощность силового электромагнита, Вт

400

Номинальная потребляемая мощность электромагнита защелки, Вт

250

Время срабатывания, с

0,5

Время возврата, с

0,1

Относительная продолжительность включения (ПВ), %

5

Номинальная частота включения, вкл/ч

600

Номинальное рабочее напряжение переменного тока, В

220

Масса электромагнита, кг

14,0

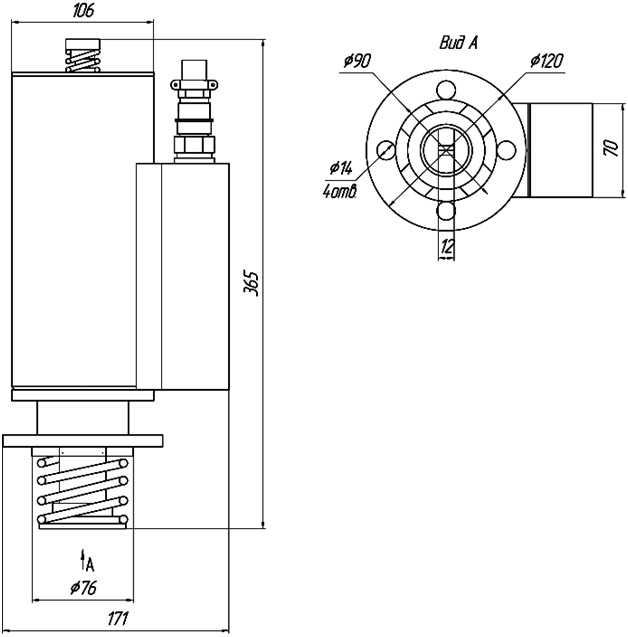

"Габаритные, установочные, присоединительные размеры ЭМТ 2-37-М"

Габаритные, установочные, присоединительные размеры ЭМТ 2-37-М

Конструкция и принцип работы

 Электромагнит представляет собой моноблочную конструкцию состоящую из силового электромагнита, электромагнита снятия защелки, механизма защелки и блока управления.

При подаче напряжения на силовой электромагнит происходит перемещение якоря электромагнита вверх. В конце хода якоря, связанный с якорем механизм защелки автоматически фиксирует якорь в верхнем положении. Напряжение подаваемое на катушку силового электромагнита с помощью встроенного путевого выключателя отключается.

Для возврата якоря в нижнее положение подается напряжение на катушку электромагнита снятия с защелки. При этом управляющий фланец, находящийся над катушкой электромагнита защелки и выполняющий функцию якоря, притягивается к магнитопроводу и воздействует на фиксатор механизма защелки. Якорь снимается с защелки и отпускается в нижнее положение. Путевой выключатель переводится в исходное состояние, подготавливая силовой электромагнит к повторному включению.

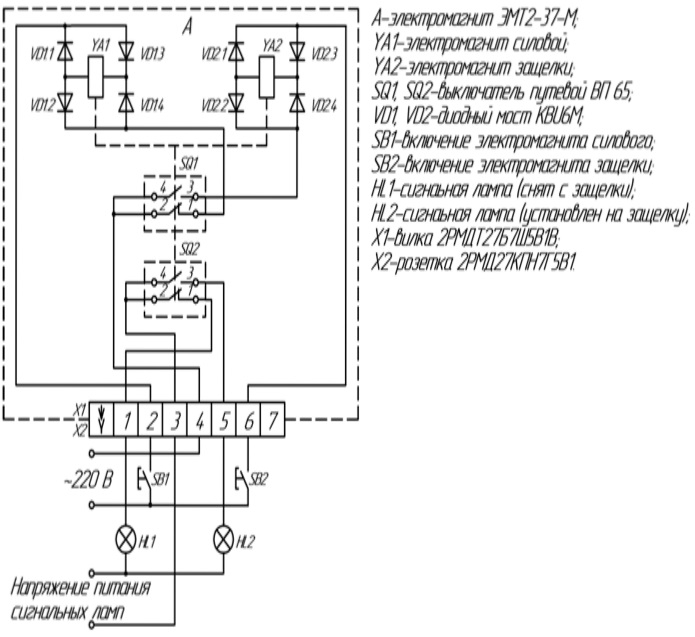

"Схема электрическая ЭМТ 2-37М"

Схема электрическая ЭМТ 2-37М
