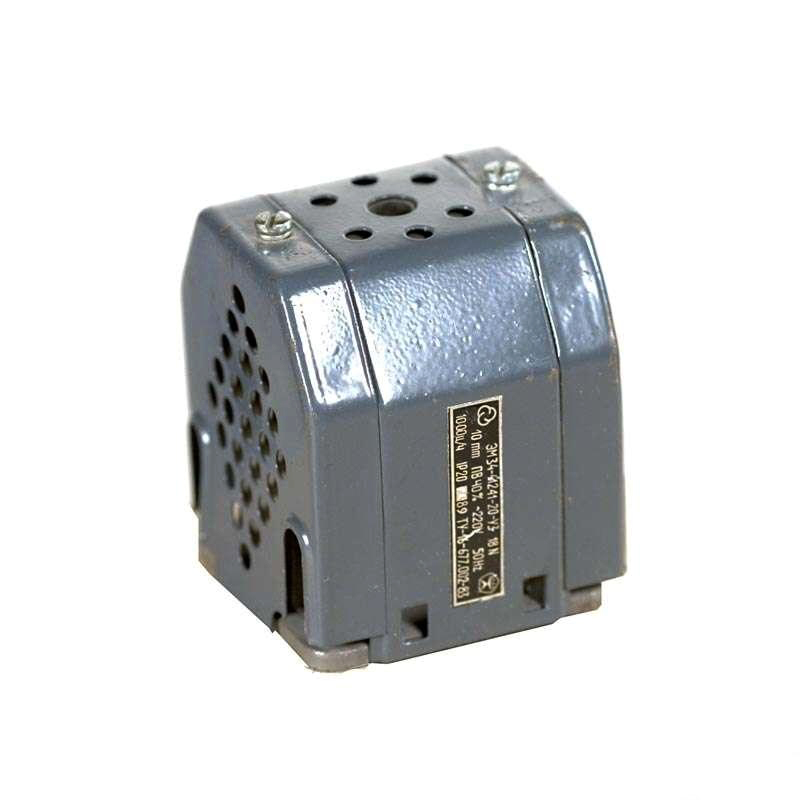

Электромагнит ЭМ 34-5

Электромагнит ЭМ 34-5 предназначен для применения в качестве комплектующих изделий для дистанционного управления исполнительными механизмами различного промышленного назначения для эксплуатации в стационарном состоянии.

Электромагниты ЭМ34-51224 заменяют собой МТ-6202, ЭУ-6; ЭМ34-51264 – МТ-6212, ЭУ-6.

Условия эксплуатации

Электромагниты однофазные ЭМ 34-5 изготавливают климатических исполнений и категорий размещения У3, Т3 и УХЛ4 и рассчитаны для работы в следующих условиях:

• высота над уровнем моря – не более 4000 м;
• диапазон значений рабочих температур воздуха при эксплуатации:
  • У3 от минус 45°С до плюс 40°С;
  • Т3 от минус 10°С до плюс 45°С;
  • УХЛ4 от плюс 1°С до плюс 30°С;
• относительная влажность воздуха (верхнее значение):
  • У3 – 98% при 25°С;
  • Т3 - 98% при 35°С;
  • УХЛ4 – 80% при 25°С.
• Рабочее положение электромагнитов - вертикальное и горизонтальное. Допускаемые отклонения не должны превышать 5° в любую сторону.

Технические характеристики

• Катушки электромагнитов рассчитаны для включения в сеть переменного тока на номинальные рабочие напряжения: 24, 42, 60, 110, 220, 380, 660 В частоты 50 Гц и 60 Гц.
• Надежная работа электромагнитов обеспечивается при колебаниях напряжения питающей сети в пределах от 0,9 до 1,1 номинального значения в продолжительном (ПВ100%) и повторно-кратковременном (ПВ40% и ПВ15%) режимах.
• Средний уровень шума электромагнитов в конечном положении якоря и приложенном к нему противодействующем усилии, не превышающем номинальное тяговое усилие, при эксплуатационно-нагретом состоянии электромагнита и напряжении питающей сети, равном 0,9 номинального значения, не должен превышать 60 дБА на расстоянии 1 м.
• Электромагниты возвращаются из конечного положения в начальное под действием противодействующего усилия, не превышающего 0,25 номинального тягового усилия.
• При работе электромагнитов в вертикальном положении якорем вверх противодействующее усилие должно учитывать массу якоря.
• Механическая износостойкость электромагнитов, установленных в вертикальном положении, при номинальном напряжении, номинальном ходе якоря, при противодействующем усилии, равном не менее 2/3 номинального тягового усилия, должна быть не менее 1,0 млн. циклов.
• Установленный ресурс работы электромагнитов равен не менее 1,5 млн. циклов.
• Электромагниты имеют степень защиты по ГОСТ14255 – 69:
  • для электромагнитов типов ЭМ34-5 – IP00, IP20 и IP54.
• Катушки электромагнитов имеют класс нагревостойкости по ГОСТ8865-93:
  • В – для электромагнитов со степенью защиты IP00 и IP20; F - для электромагнитов со степенью защиты IP54.
  • При этом предельная температура нагрева: 150°C – для класса В;
  • 175°C – для класса F.
• Контактные выводы электромагнитов обеспечивают присоединение внешних проводов с сечением от 0,5 до 1 мм.

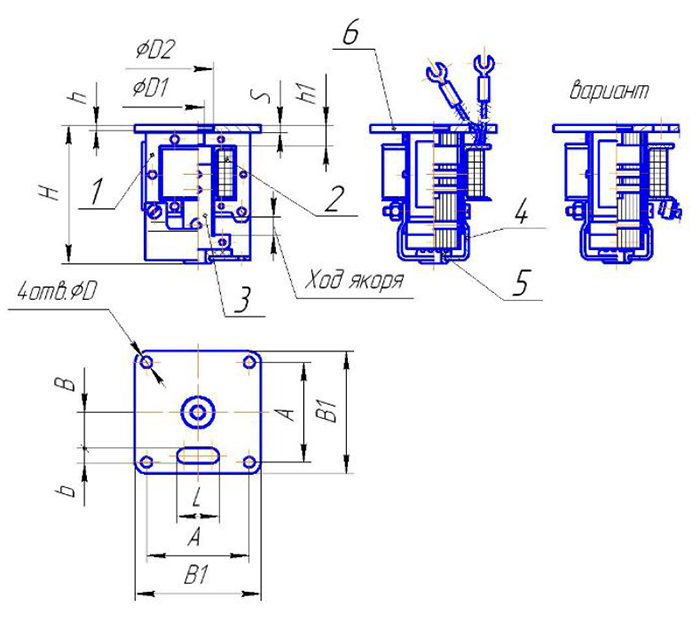

Рис.1 Размеры электромагнитов ЭМ 34-5

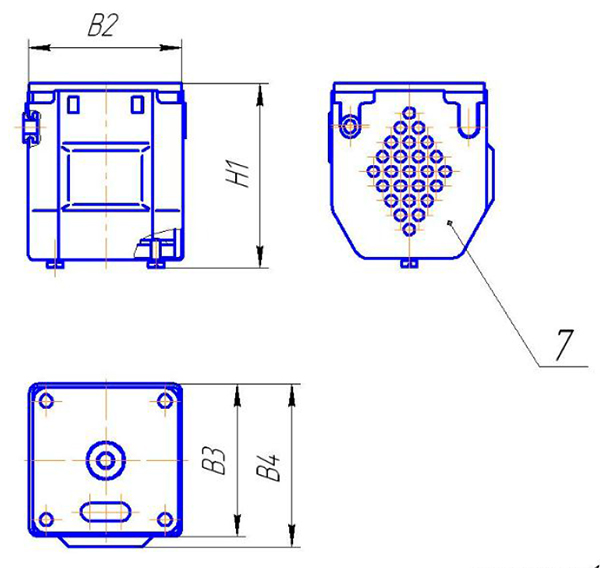

Рис.2 Размеры электромагнитов ЭМ 34-5 (Остальное см. Рис.1)

Структура условного обозначения

• ЭМ34-Х12ХХ-ХХ-ХХ:
• ЭМ - электромагнит;
• 34 - номер разработки;
• Х - габарит электромагнита: 1, 2, 3, 4, 5, 6, 7, 8 для номинального тягового усилия соответственно 4; 6,3; 10; 16; 25; 40; 63; 100 Н;
• 1 - род тока переменный;
• 2 - исполнение электромагнита по способу воздействия на исполнительный механизм - одностороннего действия
• толкающее;
• Х - режим работы (величина относительной продолжительности включения), %: 2 - ПВ=100; 4 - ПВ=40; 6 - ПВ=15;
• Х - конструктивное исполнение выводов катушки:
  • 1 - с гибкими выводами;
  • 2 - с соединителем электрическим;
  • 4 - с контактными зажимами;
• ХХ - степень защиты по ГОСТ 14255-69: 00 - IР00; 20 - IР20; 54 - IР54;
• ХХ - климатическое исполнение и категория размещения по ГОСТ 15150-69: У3, Т3, УХЛ4.
