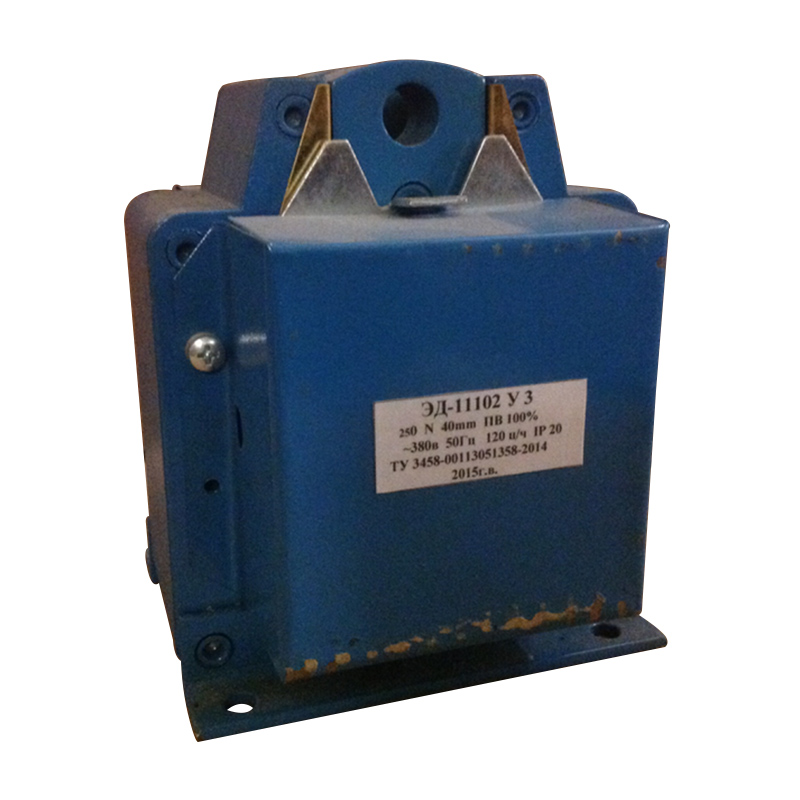

Электромагнит ЭД-11102

Электромагнит ЭД-11102 применяется для дистанционного управления гидравлическими, пневматическими и другими механизмами.

Выпускаемые модификации

Электромагниты ЭД-10101, ЭД-11101 выпускаются открытого исполнения с винтовыми зажимами, ЭД-10102 и ЭД-11102 - защищенного исполнения со степенью защиты IP20.

Условия эксплуатации

• Высота над уровнем моря до 2000 м.
• Диапазон рабочих температур - от -40°C до +40°C.
• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнита, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• Рабочее положение - вертикальное.

• Электромагниты работают при колебаниях напряжения питающей сети в пределах от 0,85 до 1,05 номинального.
• Допускается работа электромагнитов, предназначенных для продолжительного режима (ПВ=100%) в повторно-кратковременном режиме (ПВ=40%).
• Максимальная продолжительность цикла при работе в повторно-кратковременном режиме - 10 мин.

Конструкция и принцип действия

Основные узлы конструкции электромагнита ЭД11102: неподвижное ярмо, подвижный якорь, шихтованные из электротехнической стали, и катушка для возбуждения магнитного потока, под воздействием которого якорь притягивается к ярму.

При подаче напряжения на катушку якорь под воздействием магнитного потока по направляющей втягивается в катушку. В исходное положение якорь возвращается при отключении электромагнита под воздействием силы тяжести (груза) или под воздействием возвратной пружины исполнительного механизма.

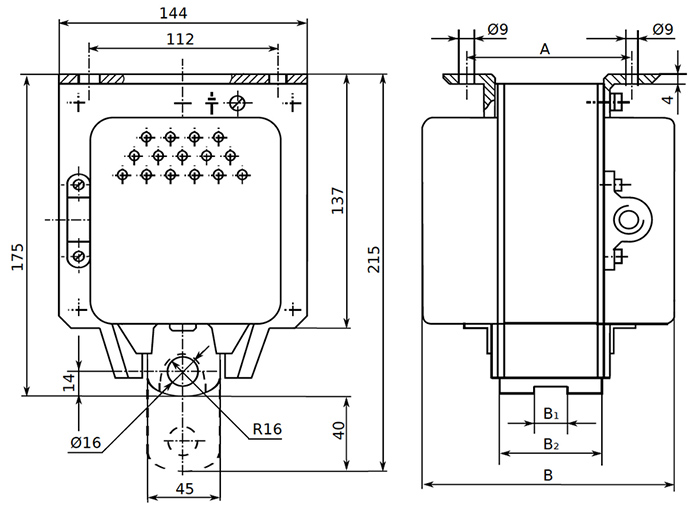

Габаритные и установочные размеры ЭД-11102

Структура условного обозначения

ЭД-ХХХХХ М ХХ, где:

• ЭД – электромагнит длинноходовой;
• ХХ – габарит (размер магнитопровода): 10, 11;
• Х – способ воздействия на исполнительный механизм: 1 - тянущий, 2 - толкающий;
• Х – режим работы: 0-ПВ 100, 40%, 1-ПВ 15%;
• Х – степень защиты: 1 - IP30, 2 - IP20;
• М – катушка с гибкими выводами;
• ХХ – климатическое исполнение и категория размещения (У3, УХЛ4).
