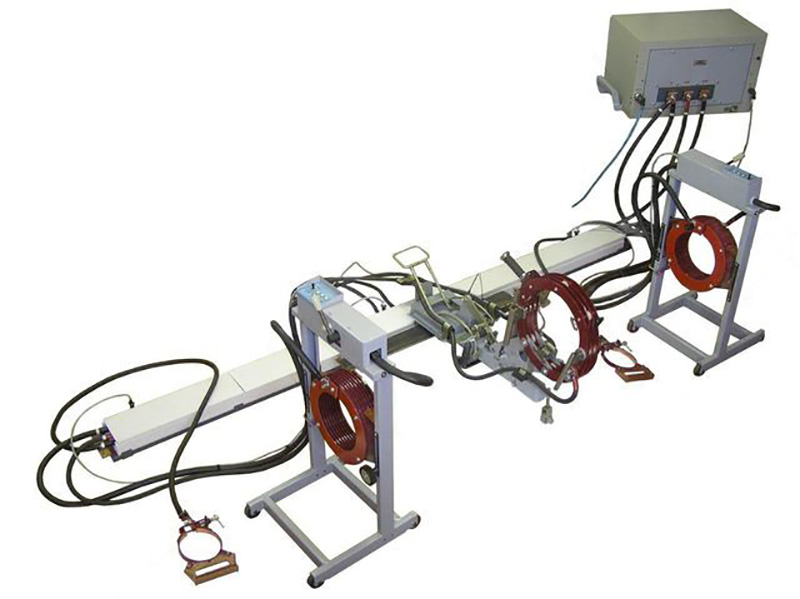

Дефектоскоп МД14 ПКМ Р8617 РН

Дефектоскоп МД14 ПКМ Р8617 РНпредназначен для проведения неразрушающего контроля магнитопорошковым методом средней части оси сформированной колесной пары РУ1-950 и РУ1-950Ш ГОСТ 4835-80, шеек оси при снятых внутренних кольцах подшипников, а также внутренних колец, напрессованных на шейку.

Типоисполнения

Дефектоскоп имеет два исполнения:

• МД-14ПКМ-РВ;
• МД-14ПКМ-РН

МД-14ПКМ-РН – контроль средней части разъемным соленоидом (сухим или мокрым способом), свободных шеек оси и колец подшипников тем же разъемным соленоидом (мокрым способом);

Дефектоскоп позволяет производить:

• контроль способом остаточной намагниченности (СОН) с намагничиванием деталей в автоматическом или ручном режимах пропусканием импульсов тока;
• контроль способом приложенного поля (СПП) с намагничиванием деталей в автоматическом или ручном режимах током синусоидальной формы;
• автоматическое размагничивание деталей переменным током убывающей амплитуды;
• контроль величины тока намагничивания.

Технические характеристики

• Вид климатического исполнения УХЛ, категория размещения 4.2 по ГОСТ 15150.
• Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254:
  • IP20 – для блока управления;
  • IP00 – для остальных составных частей.
• Дефектоскоп позволяет контролировать:
  • шейки и среднюю часть оси СПП с условным уровнем чувствительности «Б по ГОСТ 21105;
  • кольца, напрессованные на шейку оси с условным уровнем чувствительности «А» по ГОСТ 21105.
• Электропитание дефектоскопа – 3-фазная сеть переменного тока номинальным напряжением 380 В с частотой (50 ± 1) Гц.
• Потребляемая мощность (в режиме приложенного поля) – не более 24 кВ/А.
• Масса отгружаемого комплекта не более 300 кг.
• Дефектоскоп монтируется на площадке размером 2 × 4 м.
