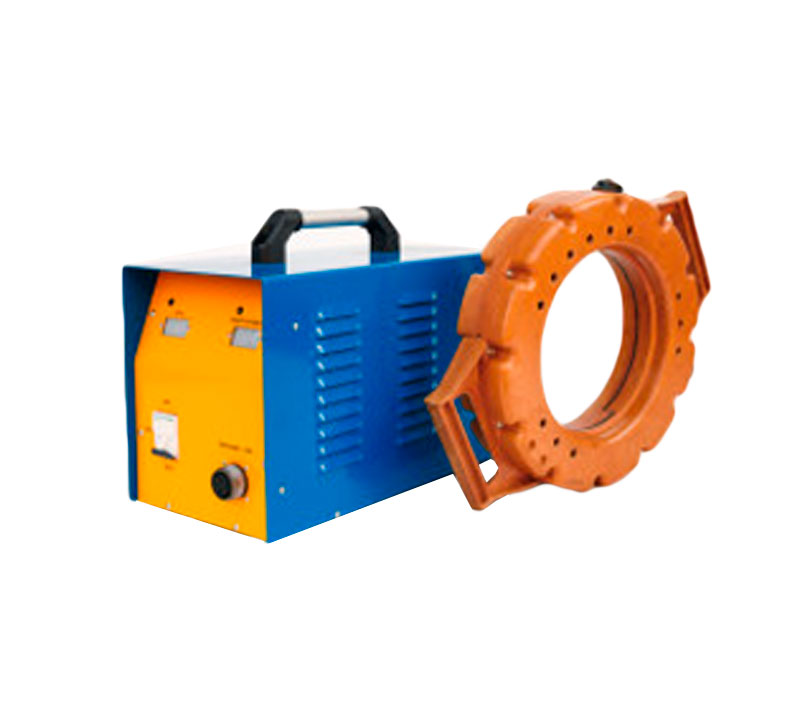

Дефектоскоп магнитопорошковый МД12 ПШ

Цена по запросу
В наличии
Артикул товара: 360
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 25.06.2021 * 1050 ₽**

СДЭК 26.06.2021* 920 ₽**

DPD 24.06.2021* 400 ₽**

Самовывоз 25.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Дефектоскопы
Производитель ДЭМЗ
Дополнительные характеристики
Конструктивное исполнениеМагнитопорошковые
Область примененияЖелезнодорожный транспорт, Для поперечных трещин, Для колёсных пар, Для контроля сварных швов
Другие особенностиМД

Дефектоскоп МД12 ПШ используется для неразрушающего контроля магнитопорошковым методом. Дефектоскоп магнитопорошковый предназначен для обнаружение поверхностных поперечных трещин в шейках и предступичных частей осей вагонных колёсных пар, хвостовиках автосцепок) – диаметр рабочего отверстия 200 мм. Допускается использование магнитоскопа для контроля других деталей из ферромагнитных материалов.

Намагничивающее устройство дефектоскопа МД12 ПШ  выполнено в виде круглого соленоида с рабочим отверстием диаметром 200 мм. Магнитное поле по мере удаления от торцов корпуса соленоида симметрично убывает. Помещенные внутрь соленоида протяженные детали постоянного сечения намагничиваются симметрично относительно торцов корпуса соленоида.

Принцип действия

Возможность выявления дефектов основана на явлении притяжения частиц магнитного порошка в местах выхода на поверх-ность магнитного потока, связанного с наличием в контролируемой детали нарушений сплошности. Намагничивание контролируемой детали производится намагничивающим устройством. В намагниченных деталях дефекты вызывают перераспределение магнитного потока и выход части его на поверхность. На поверхности детали создаются локальные магнитные полюсы, притягивающие частицы магнитного порошка, в результате чего место дефекта становится видимым.

Перечень деталей вагонов контролируемых с помощью дефектоскопа МД-12 ПШ:

Колесная пара и буксовый узел

  1. Ось колесной пары в сборе – Шейки и предподступичные части (открытые)
  2. Стопорная планка – Вся поверхность

Тележки грузовых вагонов

  1. Шкворень – Вся поверхность

Тележки рефрижераторных вагонов

  1. Люлечная (опорная) балка – Поверхность цапф
  2. Люлечная подвеска – Вся поверхность
  3. Тяга подвески тележки КВЗ – И2 – Вся поверхность
  4. Тяга подвески тележки ЦМВ – Вся поверхность
  5. Валики люлечного и рессорного подвешивания – Цилиндрическая поверхность
  6. Наконечник эллиптической рессоры тележки ЦМВ – Вся поверхность
  7. Хомут эллиптической рессоры тележки ЦМВ – Наружные поверхности
  8. Шкворень – Вся поверхность

Тележки пассажирских вагонов

  1. Серьга центрального подвешивания – Вся поверхность
  2. Тяга подвески тележек КВЗ – ЦНИИ – Вся поверхность
  3. Тяга поводка тележек КВЗ – ЦНИИ – Вся поверхность
  4. Валики люлечного подвешивания – Вся поверхность
  5. Стержень предохранительный – Вся поверхность
  6. Шкворень – Вся поверхность

Тормозная рычажная передача

  1. Подвеска тормозного башмака грузовых и рефрижераторных вагонов – Вся поверхность
  2. Подвеска тормозного башмака пассажирских вагонов – Вся поверхность
  3. Тормозная тяга – Сварной шов и околошовные зоны длиной от 100 до 150 мм

Энергосиловое оборудование рефрижераторных вагонов

  1. Шатун дизеля – Вся поверхность
  2. Вал распределительный дизеля – Вся поверхность
  3. Шатунный болт дизеля – Вся поверхность
  4. Коленчатый вал компрессора – Вся поверхность
  5. Вал кулачковый топливного насоса – Вся поверхность
  6. Вал привода топливного насоса – Вся поверхность
  7. Поршневой палец – Вся поверхность
  8. Толкатель – Вся поверхность

Электрическое оборудование и привод генератора пассажирского вагона

  1. Вилка со шлицевой втулкой карданного вала ТРКП – Вся поверхность, включая шлицы
  2. Вал ведомый привода ТК-2 – Вся поверхность
  3. Вал полый – Вся поверхность
  4. Кронштейн опоры – Вся поверхность, включая шлицы и резьбу
  5. Валик опоры момента – Вся поверхность
  6. Вал шлицевой – Вся поверхность
  7. Фланцевые вилки- Вся поверхность
  8. Вилка со шлицами привода МАБ-2 и ВБА-32/2 – Вся поверхность, включая шлицы
  9. Вал генератора – Хвостовик
  10. Шестерня-вал редуктора ТРКП – Вся поверхность, включая зубья и резьбу
  11. Вал редуктора ТРКП – Вся поверхность

Автосцепное устройство

  1. Корпус автосцепки – зона перехода от хвостовика к головной части; перемычка хвостовика; кромки отверстия для клина тягового хомута; поверхность хвостовика; верхние углы окна для замка и замкодержателя ; нижние углы окна для замка и замкодержателя; угол сопряжения боковой и ударной поверхностей боль шого зуба; угол сопряжения тяговой и боковой поверхностей большого зуба; кромки контура большого зуба
  2. Клин тягового хомута – Вся поверхность
  3. Валик тягового хомута – Вся поверхность
  4. Маятниковая подвеска – Вся поверхность
  5. Стяжной болт поглощающего аппарата – Вся поверхность

Транспортеры

  1. Ролик – Вся цилиндрическая поверхность
  2. Водило – Вся цилиндрическая поверхность
  3. Серьга – Вся поверхность
  4. Цапфа – Вся поверхность

Винтовая упряжь

  1. Крюк тяговый – Вся поверхность
  2. Винт винтовой Упряжи – Вся поверхность
  3. Ось (валик рессорный) – Вся поверхность
  4. Серьга стяжки – Вся поверхность
  5. Скоба стяжки – Вся поверхность
  6. Стержень буферного прибора – Вся поверхность
  7. Коренной лист рессоры – Вся поверхность
