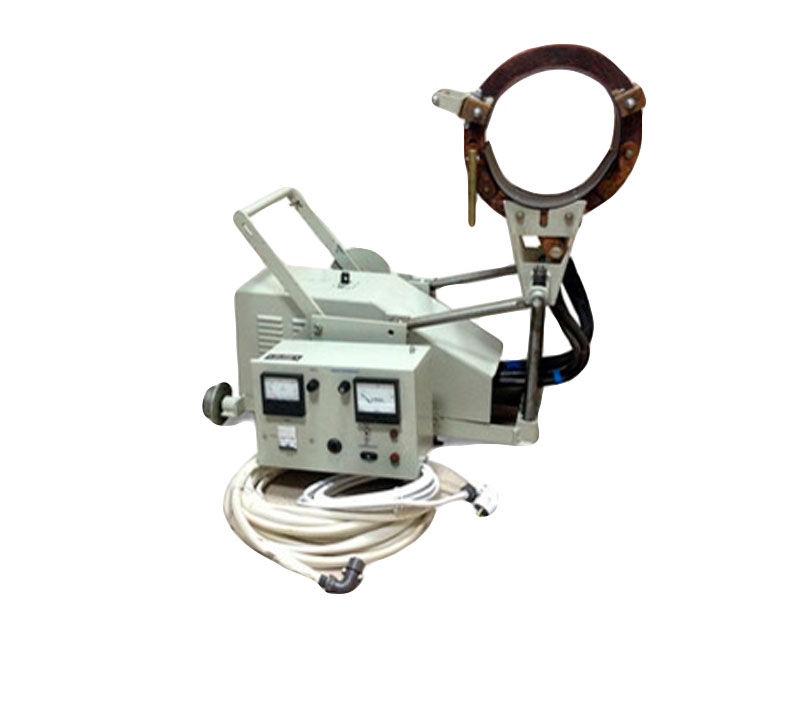

Дефектоскоп магнитопорошковый МД13 ПР

Дефектоскоп МД13 ПР используется для неразрушающего контроля магнитопорошковым методом. Дефектоскоп магнитопорошковый предназначен для обнаружения поверхностных поперечных трещин средней части осей вагонных колесных пар. Диаметр рабочего отверстия 240 мм.

Особенности

Дефектоскоп магнитопорошковый разъемный МД13ПР предназначен для обнаружения поверхностных поперечных трещин средней части осей вагонных колесных пар при неразрущающем контроле магнитопорошковым методом.

Магнитный дефектоскоп позволяет производить контроль осей при намагничивании их приложенным продольным магнитным полем соленоида 13ПР, питаемого переменным током частотой 50Гц. Возможность выявления дефектов основана на явлении лритяжения частиц магнитного порошка в местах выхода на поверхность магнитного потока, связанного с наличием в контролируемой детали нарушений сллошности.

Намагничивание контролируемой детали производится с помощью соленоида. В намагниченных деталях дефекты вызывают перераспределение магнитного потока и выход части его на поверхность. На поверхности детали создаются локальные магнитные полюсы, притягивающие частицы магнитного порошка, в результате чего дефект становится видимым. Категория размещения 4.2 ло ГОСТ 15150-69 (цеховые условия вагонных дело и ремонтных заводов МПС РФ).

Дефектоскоп предназначен для контроля средней части оси сформированной колесной пары сухим способом нанесения магнитного индикатора (порошка типа ПЖВ5.160 ло ГОСТ 9849). Дефектоскоп МД-13 ПР может быть использован при контроле средней части оси мокрым способом, если блок контроля и проводники соленоида защищены от попадания на них суспензии.

Состав

Дефектоскоп состоит из:

• блока управления
• блока контроля с разъемным соленоидом.

Блок управления предназначен для подключения блока контроля к сети 220 В (50 Гц). На лицевой панели блока управления расположены стрелочные индикаторы напряжения сети и намагничивающего тока, выключатели сети и переносного светильника на 12 В.

Блок контроля преобразует напряжение сети 220 В (50 Гц) в напряжение питания соленоида 3.5 В. Диаметр рабочего отверстия соленоида – 240 мм.
Блок контроля и соленоид размещены на тележке, которая перемещается вдоль контролируемой средней части оси. Блок контроля имеет подъемное устройство с рычажной подачей, позволяющее устанавливать соленоид на нужной высоте.

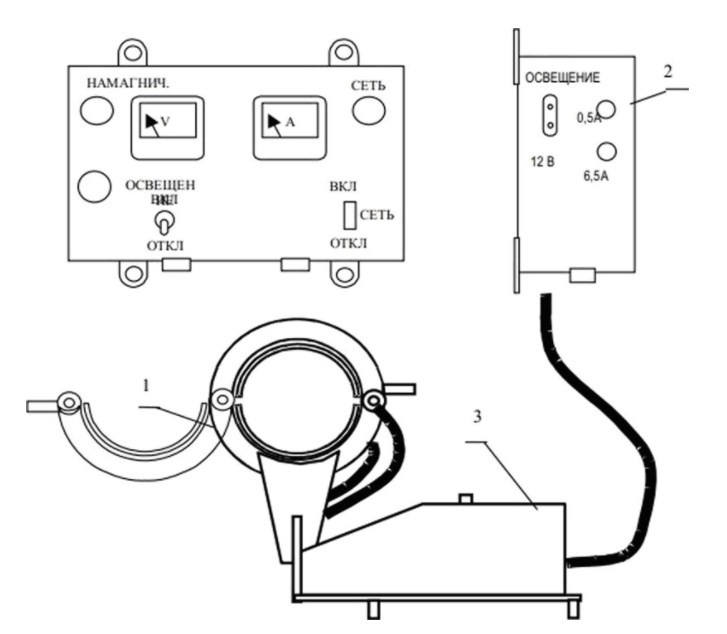

Рис.1 Схема конструкции МД13 ПР

1. Разъемный соленоид
2. Блок управления
3. Блок контроля
