Датчик ДКПУ-12

Цена по запросу

В наличии

Артикул товара: 690

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 06.05.2024 * 1050 ₽**

СДЭК 07.05.2024* 920 ₽**

DPD 05.05.2024* 400 ₽**

Самовывоз 06.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Датчики контроля положения
Производитель	Матеша

Дополнительные характеристики
Напряжение питания	127 В, 220 В, 380 В
Степень защиты	IP54, IP55
Потребляемая мощность	20 ВА
Конструктивное исполнение	взрывозащищенные, РО, Иа, искробезопасный
Область применения	Для шахт и рудников
Другие особенности	ДКПУ

Датчики контроля положения унифицированные ДКПУ-12 предназначены для контроля положения шахтных подвижных объектов (подъемных сосудов, клетевых споров и др.), в том числе концевой защиты и защиты подъемных установок от переподъема сосудов. Датчики обеспечивают самоконтроль исправности элементов своей электрической схемы.

Состав

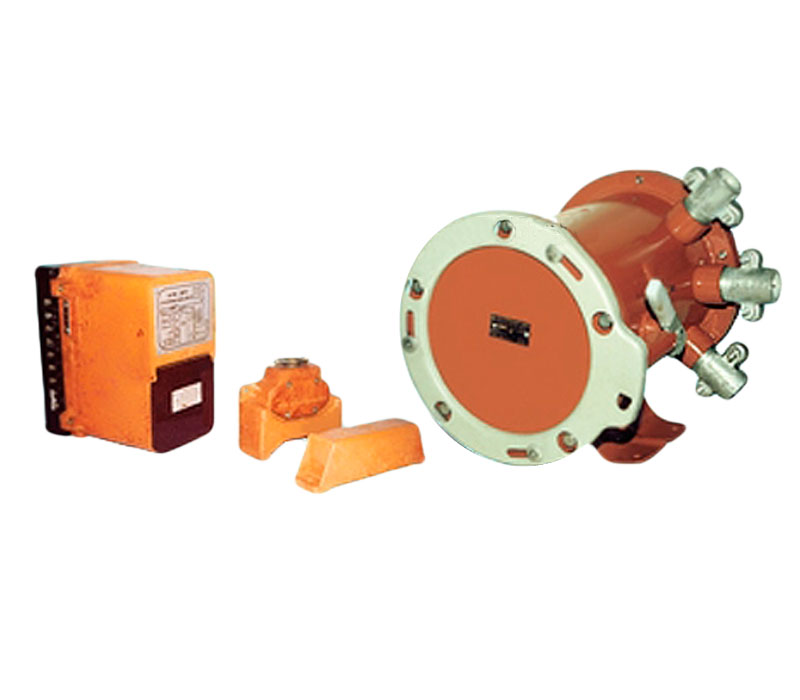

Датчик ДКПУ-12 состоит из:

блока исполнительного БИ-1

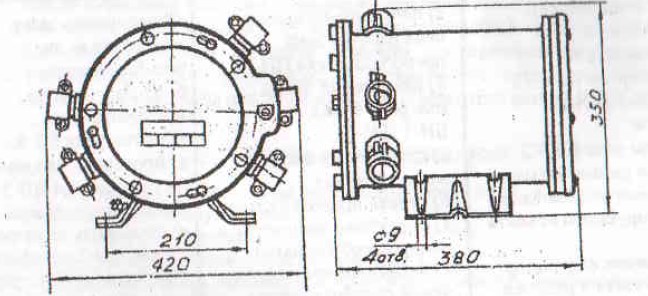

"Схема габаритных размеров блока БИ-1"

Рис.1 Схема габаритных размеров блока БИ-1

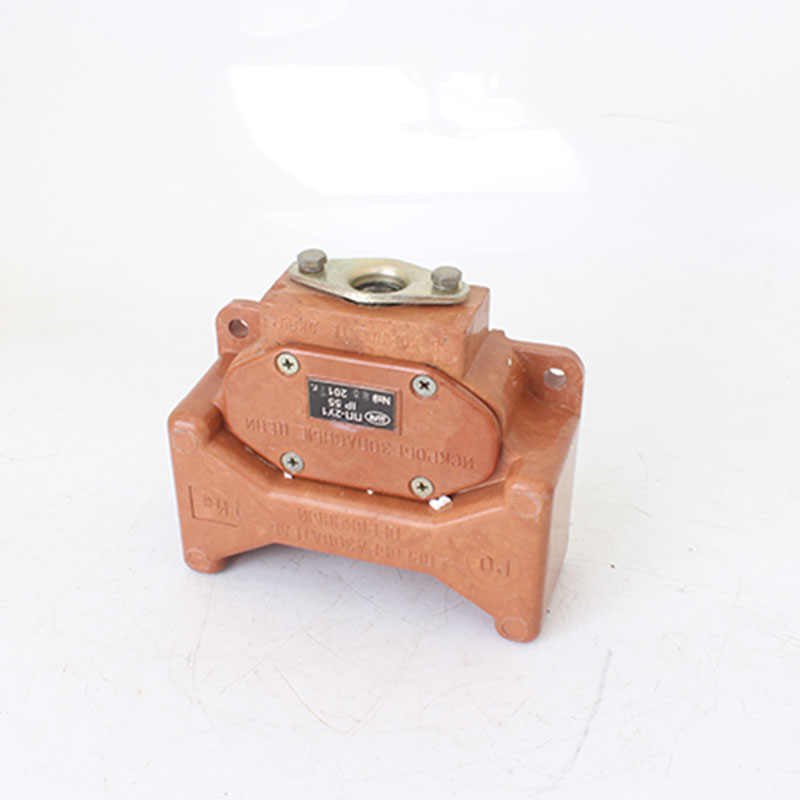

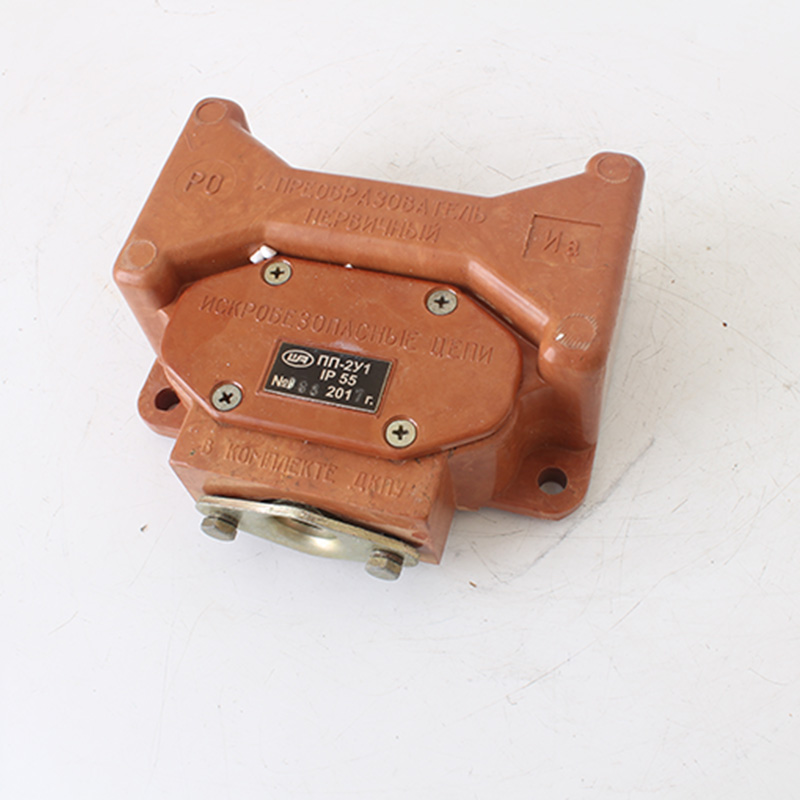

первичного преобразователя ПП-2

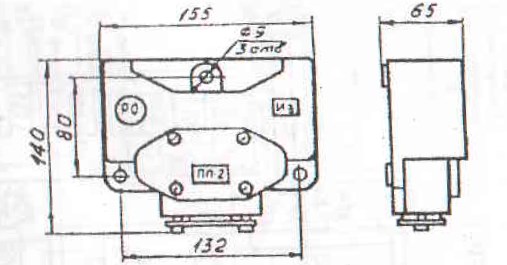

"Схема габаритных размеров преобразователя ПП-2"

Рис.2 Схема габаритных размеров преобразователя ПП-2

магнита МПП

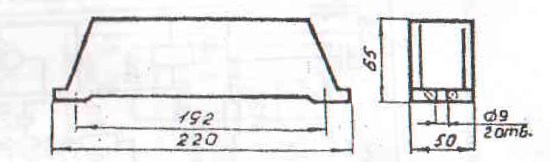

"Схема габаритных размеров магнита МПП"

Рис.3 Схема габаритных размеров магнита МПП

Технические характеристики
Наименование	Значения
Номинальное напряжение питания блока
Блоки БИ-1	380, 220, 127 В
Потребляемая мощность	20 ВА
Рабочий зазор между преобразователем и объектом контроля	160 мм
Время срабатывания датчика	0,1 с
Время возврата в состояние готовности	0,1 с
Режим работы	продолжительный
Кол-во контактов выходных реле	2з+2р
Коммутационная способность
ток	5А
напряжение в цепях управления	220 В
разрывная мощность	500 ВА
Напряжение в искробезопасных цепях	60 В
Уровень и вид взрывозащиты
блока БИ-1	PB 3В Иа (PBExdial)
преобразователя ПП2	РО Иа (Exdial)
Степень защиты
блок БИ-1	IP54
преобразователь ПП2	IP55
Масса, кг
блок БИ-1	40 кг
преобразователь ПП2	1,36 кг
Габаритные размеры, мм
блок БИ-1	420х380х350
преобразователь ПП2	220х160х75
магнит МПП	230х60х75 мм

Область применения

Датчики ДКПУ-12 применяется для работы в шахтах, в том числе опасны по пыли и газу.

Условия эксплуатации

температура окружающего воздуха -10...+35С для блока БИ-1, -40...+40С для преобразователя ПП-2
относительная влажность до 100% при 35С

Комплект поставки

Блок БИ-1
Преобразователь ПП2
Магнит МПП
Руководство по эксплуатации
