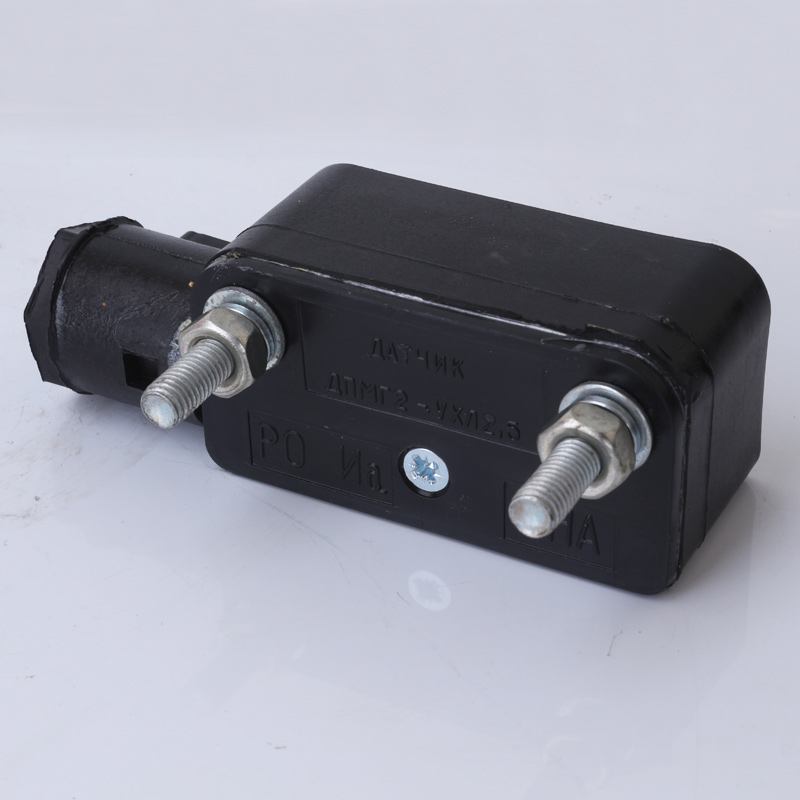

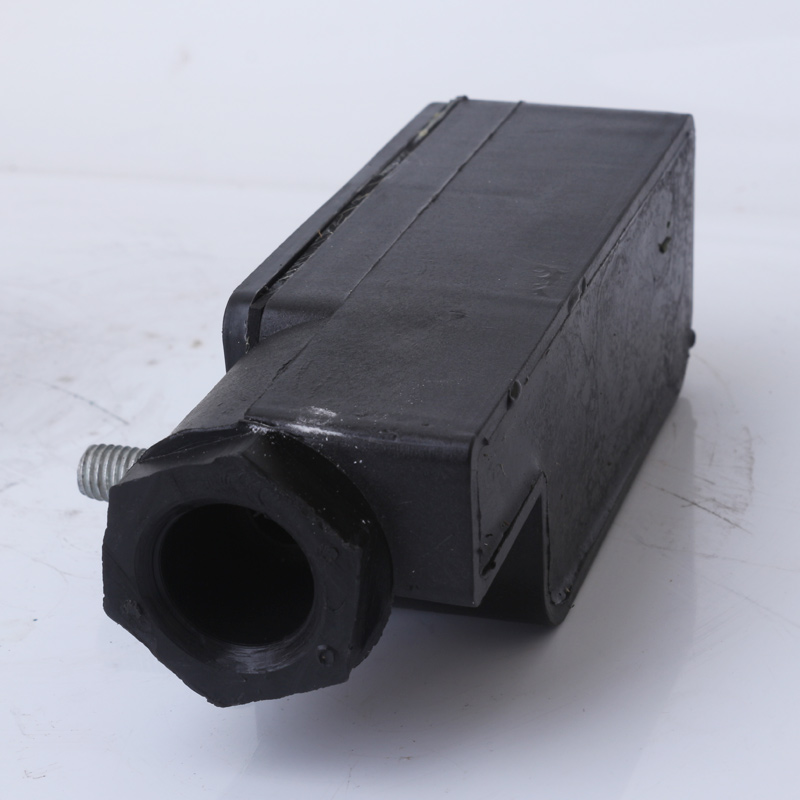

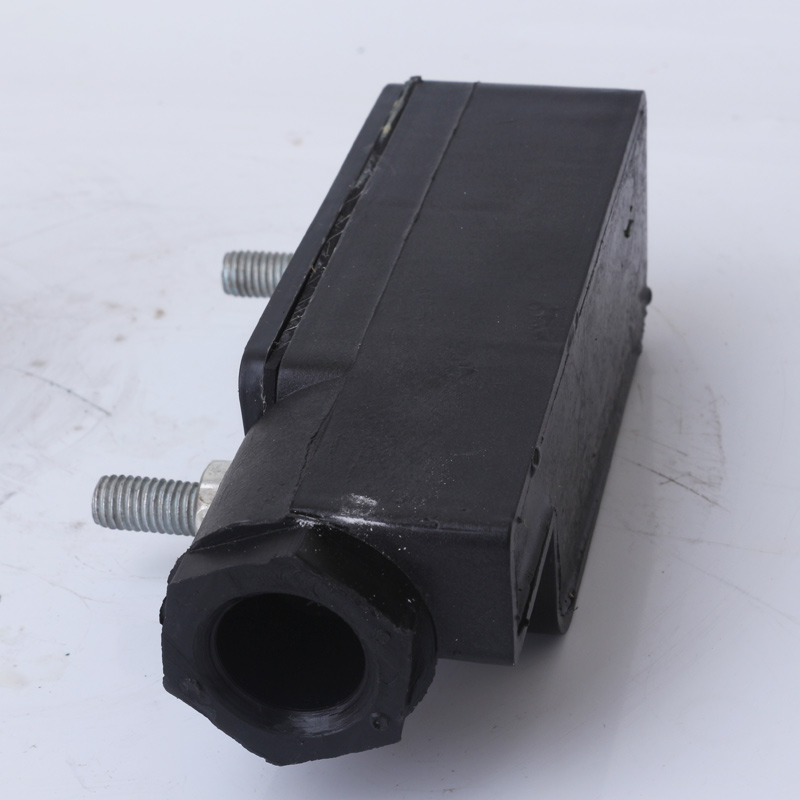

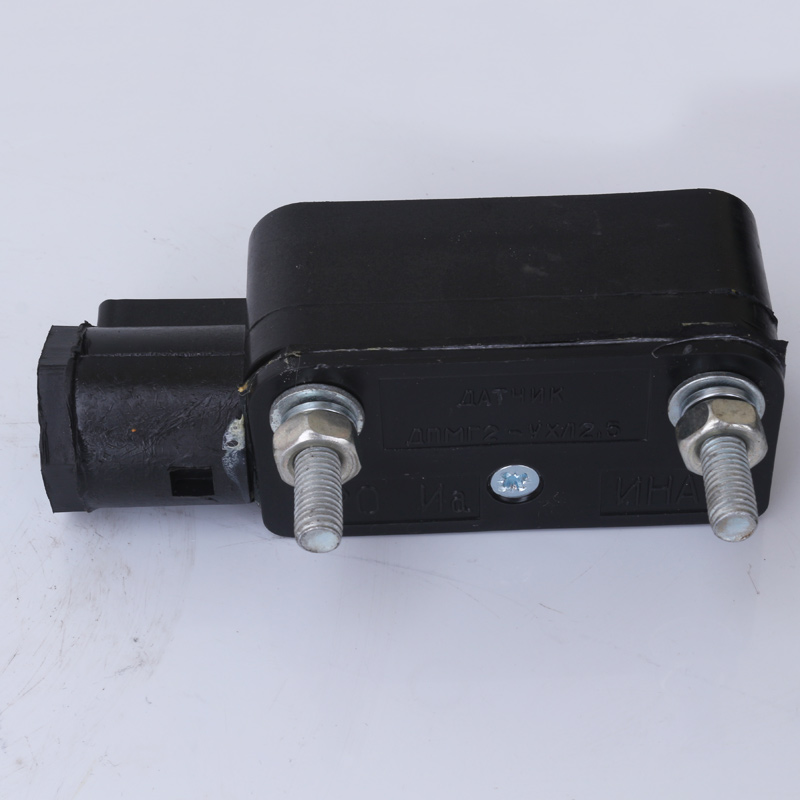

Датчик ДПМГ 2-100

Цена по запросу
В наличии
Артикул товара: 819
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.06.2021 * 1050 ₽**

СДЭК 27.06.2021* 920 ₽**

DPD 25.06.2021* 400 ₽**

Самовывоз 26.06.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики контроля положения
Производитель НЕОН Инсар
Дополнительные характеристики
Степень защитыIP55
Конструктивное исполнениемагнитогерконовый
Область примененияАвтоматизированные системы управления, Горнодобывающая промышленность

Датчик ДПМГ 2-100 служит для контролирования положений технологических установок:

  • Комплекс обмена вагонеток;
  • Породный комплекс;
  • Подземные погрузочные пункты;
  • Подъемные установки;
  • Системы диспетчеризации шахт;

Технические характеристики

  • Датчики гарантируют безопасное срабатывание указанных зазорах между работающими покрытиями блоков БПМ и БМК датчиков ДМПГ2, ДПМГР2 и контролирующим объектом.
  • Уровень и тип взрывозащищенности по ГОСТ 12.2.020-76 и ГОСТ 22782.5-78 РО ИА
  • Уровень защиты от проникновения пыли и влаги, не ниже IР55 по ГОСТ 14254 – 80
  • Масса датчиков в комплекте - 1,9 (кг);
  • Габариты:
    • блок магнита ДПМГ 2-100 – 150х70х70;
    • блок геркона ДПМГ 2 – 168х81х55.
Количество срабатываний должно быть не ниже

Режим коммутации

Количество

срабатываний

Род тока

Частота

коммутации,

ср/с

Ток, А

Напряжение, В

От 1*10-6 до 0,01

От 5*10-2 до 36

108

Постоянный, переменный.

50

От 0,01 до 0,25

От 5*10-2 до 36

5*107

Постоянный, переменный

50

От 0,01 до 0,25

От 36 до 110

107

Постоянный, переменный

50

От 0,25 до 0,5

От 5*10-2 до 36

107

Постоянный, переменный

50

0,25

115

400 Гц

cos≥0,5

105

Переменный

50

0,03

220

106

Постоянный

50

0,03

220

106

Переменный

10

1,00

30

5*104

Постоянный, переменный.

50

0,01

250

105

Переменный

50

Исполнение

Датчики типа ДПМГ 2-100 конструктивно выполнены в виде двух отдельных блоков:

  • блок датчика с магнитоуправляемым контактом (БМК)
  • блок с постоянным магнитом (БПМ)

Блок БМК представляет собой корпус из немагнитного материала, в котором размещен МК с одетыми на него концентратами магнитного потока. В корпусе датчика имеется камера, в которой находятся шпильки для подсоединения кабеля. С задней стороны блока камера закрывается крышкой.

Блок БПМ состоит из основания, изготовленного из ферримагнитного материала, по концам которого установлены постоянные магниты. Для предотвращения повреждений магниты закрываются крышкой.

При приближении блока БПМ к неподвижно закрепленному блоку БМК происходит замыкание контакт-деталей МК. Тогда напряженность магнитного поля, создаваемого постоянным магнитом, станет равной напряженности поля срабатывания МК.

Возможен вариант управления датчиком с помощью ферримагнитного экрана, который входит в зазор между неподвижно закрепленными блоками БПМ и БМК.

Расстояние между блоками должно быть такой величины, чтобы блок МК был замкнут. При введении ферримагнитного экрана в зазор происходит шунтирование магнитного потока, а напряженность магнитного поля в зоне МК уменьшается и происходит его размыкание.

Эксплуатация

Датчик ДПМГ 2-100 остается работоспособным при воздействии:

  • температуры окружаемой среды от – 40°С до +50°С (для исполнения Т5 от –10 °С до +50 °С)
  • относительной влажности воздуха не больше 98±2 % с конденсацией влаги при температуре 35±2 °С.
