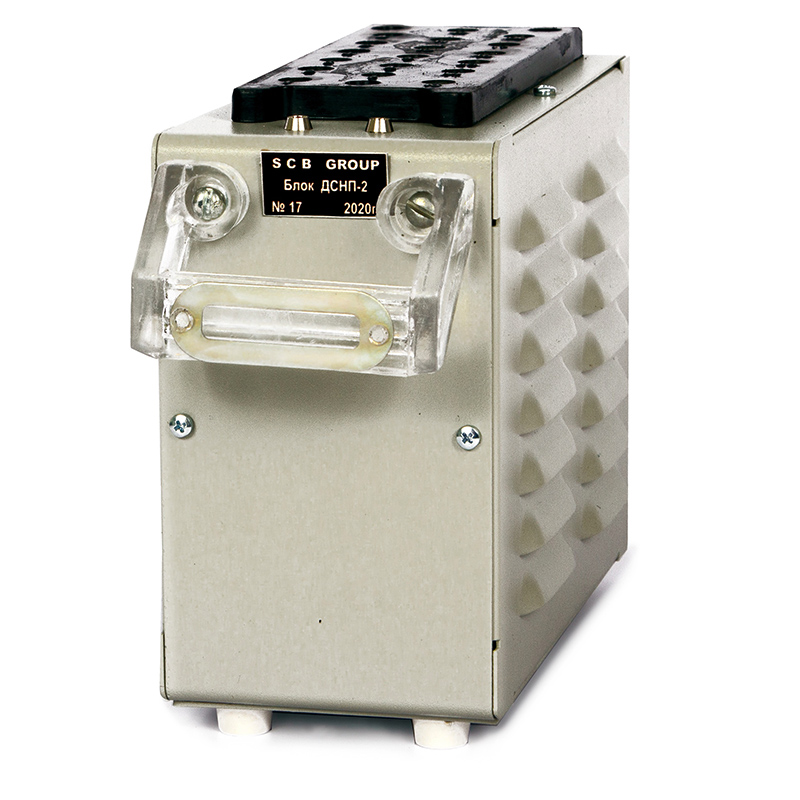

Блок питания ДСНП-2

Цена по запросу

В наличии

Артикул товара: 236

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 05.05.2024 * 1050 ₽**

СДЭК 06.05.2024* 920 ₽**

DPD 04.05.2024* 400 ₽**

Самовывоз 05.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Блоки питания
Производитель	Укртрансвил (SCB GROUP)

Дополнительные характеристики
Напряжение питания	230 В
Конструктивное исполнение	Постоянного тока
Другие особенности	ДСНП

Блок питания ДСНП-2 предназначен для питания линии двойного снижения напряжения постоянным током.

Технические характеристики

Питания блока осуществляется от сети переменного тока частотой 50 Гц, напряжением 230 В (+5%; -10%).
Ток потребления блока ДСНП-2 от сети переменного тока – не больше 200 мА.

Постоянное напряжение и напряжение переменной составляющей (пульсация) на выходных клеммах 8-9 блока при напряжении питания 220 В
Показатель	Значение показателя при перемычках на зажимах
Показатель	13-14, 15-16	13-14, 16-17	17-14, 16-12	13-14, 16-12
Постоянное напряжение при холостом ходе не менее, В	18	37	75	115
Ток нагрузки, мА	80	150	150	150
Постоянное напряжение на нагрузке не менее, В	10	20	55	85
Напряжение переменной составляющей на нагрузке не более, мВ	30			160

Входное сопротивление на зажимах 8-9 блока для частоты 300 Гц должно быть не менее 1,8 кОм.
Изоляция всех токоведущих частей блока по отношению к корпусу должна выдерживать в течение 1 мин напряжение переменного тока 1500 В без пробоя и явлений разрядного характера.
Сопротивление изоляции между всеми токоведущими частями, изолированными от корпуса, и корпусом блока должно быть не менее 50 МОм.
ДСНП-2 работает при температуре окружающего воздуха от +1 до +40°С и относительной влажности 45-80% при температуре +25°С.
Масса не более 6,5 кг.

Наименование и тип элементов, примененных в блоке ДСНП-2
Условное обозначение	Наименование элемента	Тип элемента
VD1-VD4	Диод	Д226Г
С1.С2	Конденсатор	К50-12-160-50
L1, L2	Дроссель	Черт. 644.22.99
TV	Трансформатор	Черт. 644.19.68

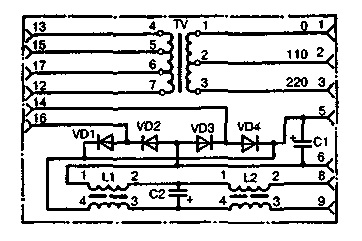

"Электрическая схема блока питания ДСНП-2"

Электрическая схема блока питания типа ДСНП-2
