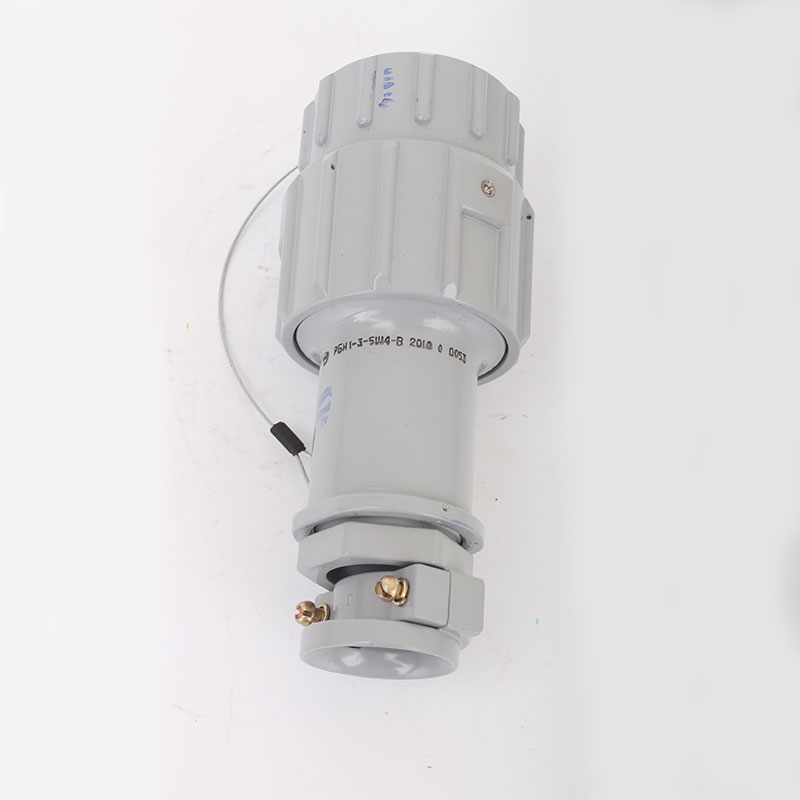

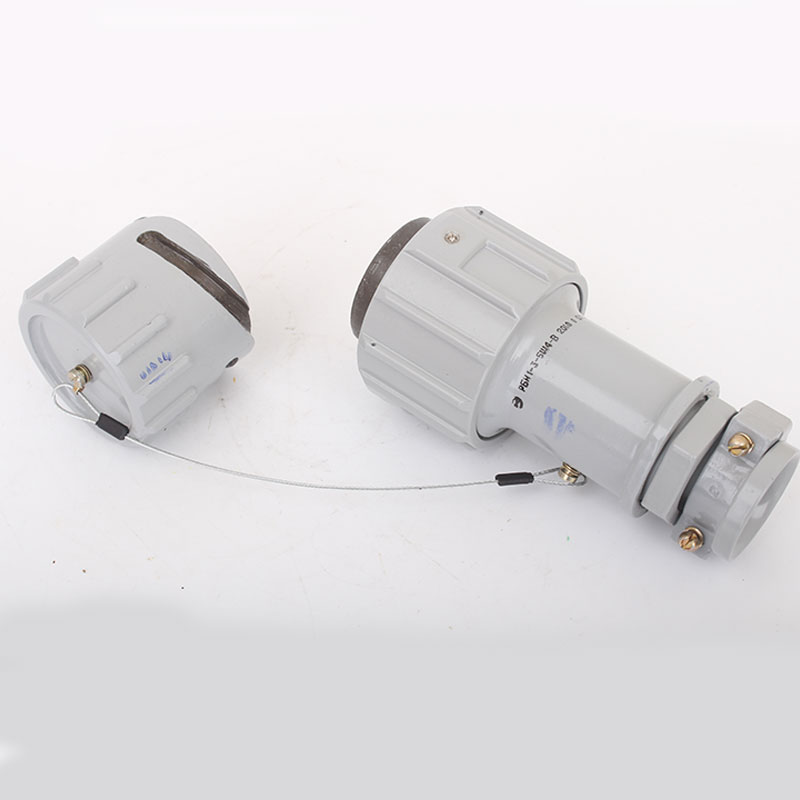

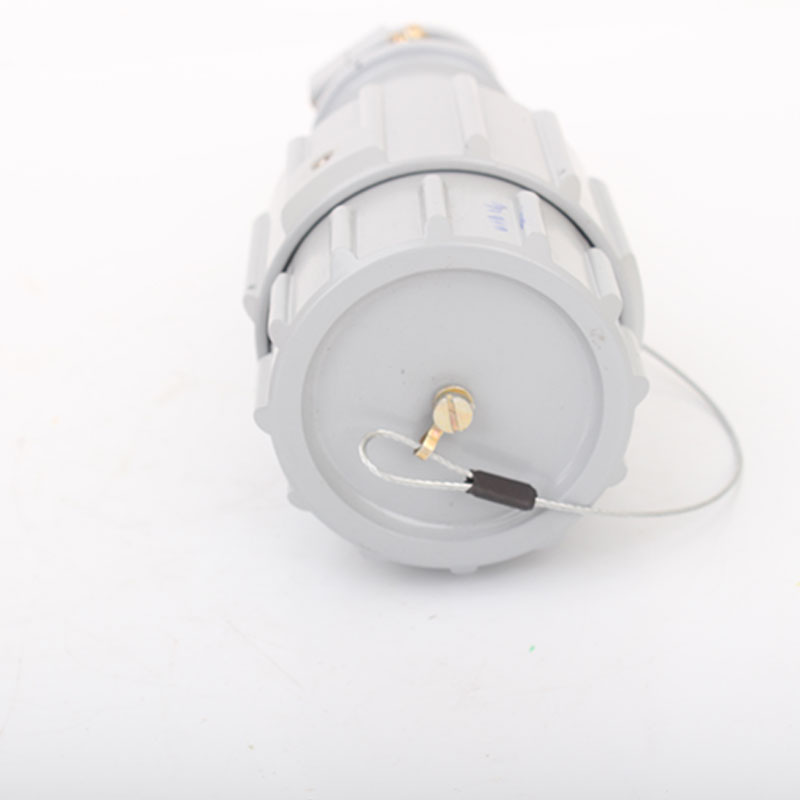

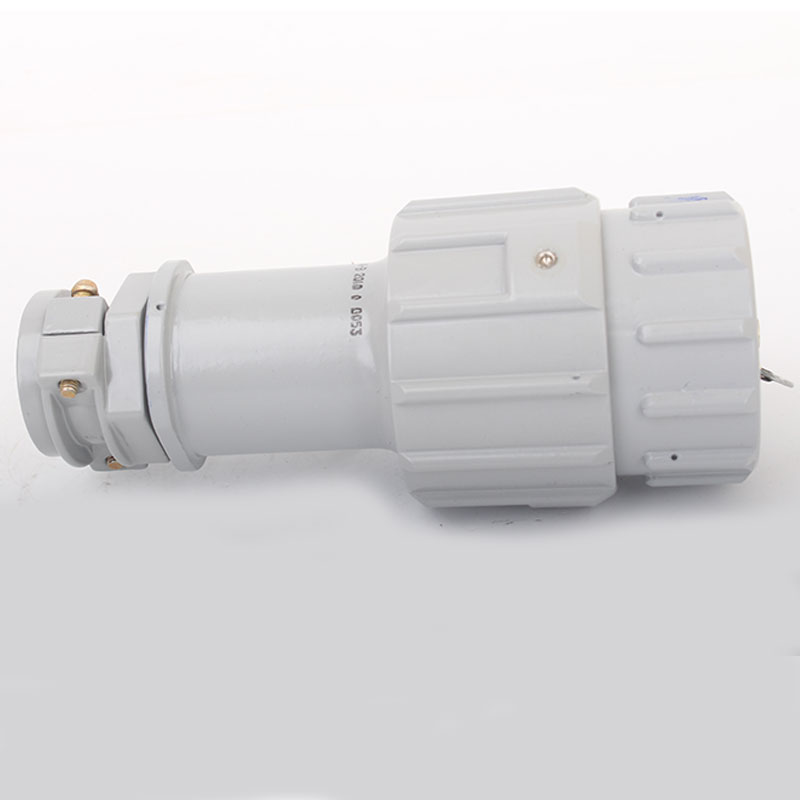

Вилка РБН-1-3-5-Ш4-ВК

Вилка РБН-1-3-5-Ш4-ВК предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсных токов при напряжении до 700 В (амплитудное значение).

Эксплуатация

Оптимальными условиями для использования вилка РБН-1-3-5-Ш4-ВК являются:

• температура окружающей среды от минус 60 до плюс 70°С,
• смена температур от минус 60 до плюс 85°С,
• атмосферное пониженное давление рабочее, Па (мм.рт.ст.) 53600 (400).
• вибрация:
  • диапазон частот, Гц - 1…1000
  • ускорение, м/с2 - 98,1 (10g)
• одиночные удары:
  • ускорение, м/с2 - 4905 (500g)
• многократные удары:
  • ускорение, м/с2 - 1471 (150g)
• линейные нагрузки:
  • ускорение, м/с2 - 490 (50g)

Структура условного обозначения

Вилка маркируется так: РБН-Х-Х-Х-ХХ-Х  РБН1Б - 26 - 18 Ш 4 - В

• РБН1Б – Тип разъема:
• РБН1 - соединитель цилиндрический водонепроницаемый;
• Х – Количество контактов: 6, 7, 16, 26, 45.
• Х – Сочетание контактов по их диаметрам:
  • 2 - 1,5 мм;
  • 17 - 3,5 мм, 5,5 мм, 9,0 мм;
  • 18 - 2,5 мм;
  • 26 - 3,5 мм, 5,5 мм.
• Х– Вид соединителя:
  • Ш - вилка (штырь),
  • Г - розетка (гнездо).
• Х – Конструктивное исполнение:
  • 1 - приборная вилка (розетка);
  • 2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой);
  • 3 - кабельная вилка (розетка) для соединения "кабель-кабель";
  • 4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой).
• В – всеклиматическое исполнение

Конструкция

Соединители РБН1 состоят из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная. Покрытие контактов - серебро.
