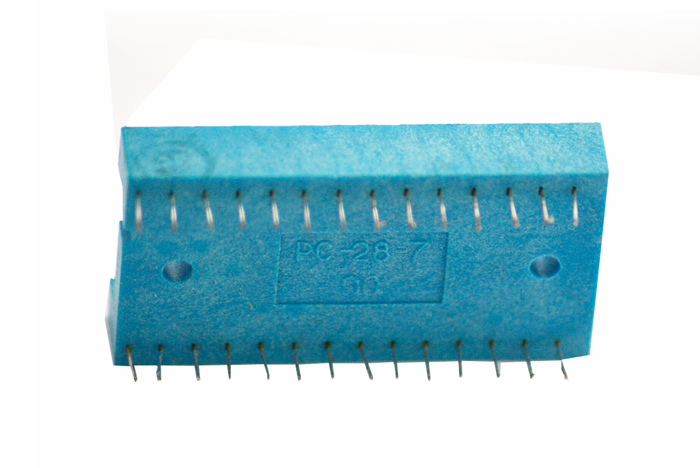

Розетки соединительные РС-28-7

Цена по запросу
В наличии
Артикул товара: 2066
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Соединители кабельные
Производитель Лтава
Дополнительные характеристики

Розетки соединительные РС-28-7 предназначены для установки и подключения интегральных схем (ИС) в корпусах в электронную аппаратуру и имеющие выводы под печатный монтаж.

Технические характеристики
Параметры Значение
Ток, А 1·10^-8 - 0,5
Напряжение, В 1·10^-2 - 100
Сопротивление контакта, мОм 20- 30
Сопротивление изоляции, МОм 1·10^6
Электрическая прочность изоляции, В (ампл ) 1000
Емкость между соседними контактами, пФ 0,5
Усилие расчленения контактов с контрольным калибром, Н (кгс) 0,4 (0,04) - 1,4 (0,14)
Количество сочленений-расчленений с ИС:
  • для розеток с покрытием контактов без содержания драгметалла
  • для розеток с покрытием контактов, содержащих драгметалл
30
200
Наработка, ч 10000
Срок сохраняемости, лет 6

Условия эксплуатации

Оптимальными условиями для использования розеток соединительных РС-28-7 являются:

  • Синусоидальная вибрация:
    • диапазон частот 1 - 2000 Гц,
    • амплитуда ускорения - 150 (15) м/с^2 (g),
  • Механический удар многократного действия:
    • пиковое ударное ускорение - 400 (40)м/с^2 (g),
  • Атмосферное пониженное давление, кПа (мм рт ст ):
    • рабочее 53,3 (400),
    • предельное 19,4 (145),
  • Рабочая температура среды,
    • повышенная 100°С,
    • пониженная минус 60°С,
  • Смена температур от 100 до -60°С,
  • Повышенная относительная влажность воздуха  98% при температуре 35 °С.

Структура условного обозначения

Розетки РС обозначаются так: РС-28-7 -ДБ(С)МТ АГ0.364.003 ТУ, где:

  • РС - розетка соединительная,
  • 28 - число контактов,
  • 7 - номер варианта исполнения,
  • Шаг между контактами:
    • Д - дюймовый - 2,54 мм, отсутствие буквы - 2,5 мм;
  • Обозначение покрытия контактов:
    • Б - без покрытия драгметаллами,
    • С - покрытие контактов серебром, отсутствие буквы - золотом;
    • М - модернизированная;
    • Т - для применения в телевизорах;
  • АГ0.364.003 ТУ - обозначение технических условий;
  • Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.
