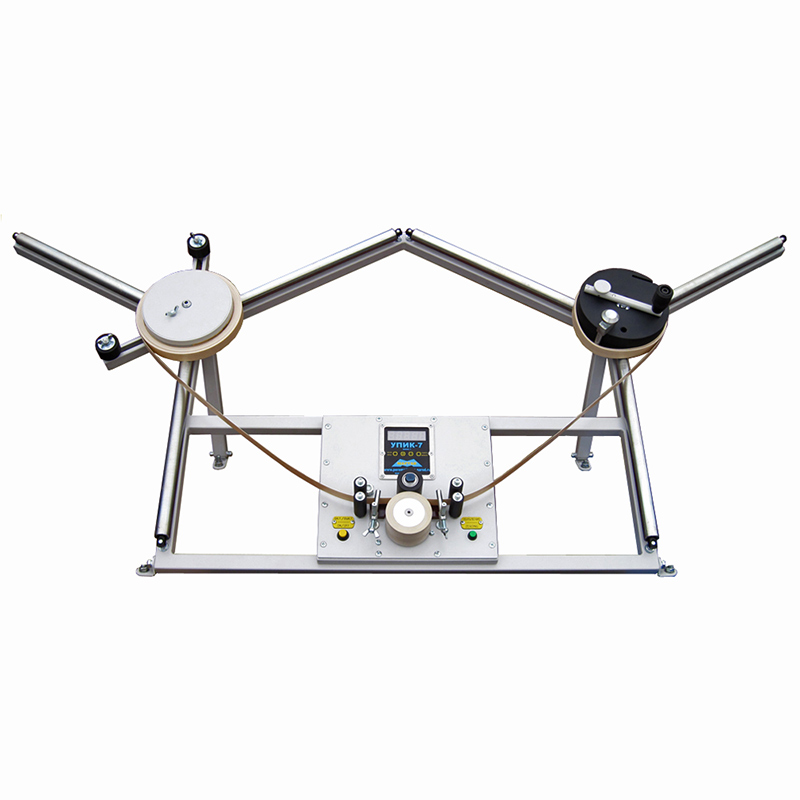

Устройство перемотки и измерения кромки УПИК-7

Устройство перемотки и измерения кромки УПИК-7 предназначено для перемотки мебельной кромки с бобины на бобину с одновременным измерением длины перемотанной кромки.

Устройство перемотки позволяет быстро и точно измерить необходимую длину. Погрешность при измерении составляет не более ± 0.5 %, хотя с увеличением измеренной длины относительная погрешность уменьшается и, например, на 100 м абсолютная погрешность составляет до 10 см, т. е. всего 0,1%.

Табло счетчика имеет пять разрядов, три первых отображают метры, два последних – сантиметры. Таким образом отображаемая на табло точность составляет 1 см.

Конструкция и принцип работы

При вращении счетного ролика в противоположном направлении, отсчет длины производится в обратную сторону, т. е. случайное движение кромки назад не влияет на точность измерения. Это также позволяет без погрешности перемотать кромку в обратном направлении при случайном превышении нужной длины.

Наклонное расположение бобин позволяет уменьшить занимаемую устройством перемотки кромки УПИК-7 площадь, а также облегчить и сделать более удобным процесс перемотки. Для перемотки на устройство можно устанавливать бобины максимального диаметра (до 800 мм), причем перемотанная бобина может иметь такой же диаметр.

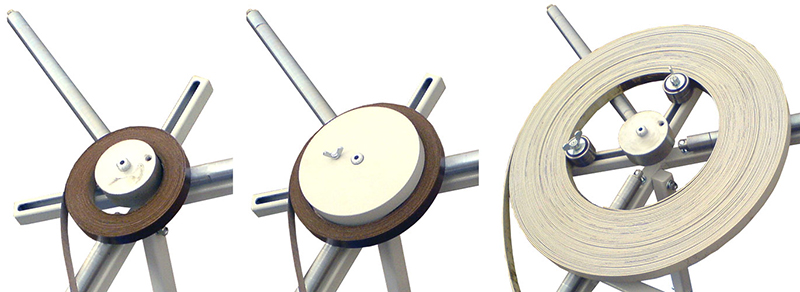

Устанавливаемые отдающие бобины могут иметь различный внутренний диаметр (от 80 до 350 мм). Для обеспечения этого конструкцией предусмотрено три способа центрирования перематываемых бобин (см. фото ниже).

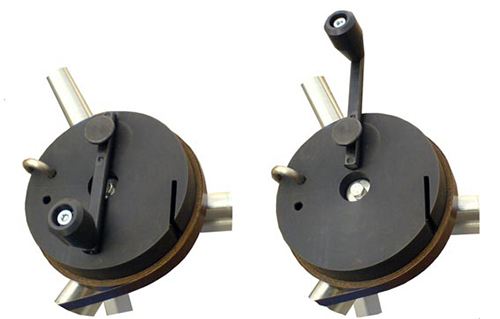

Перемотка кромки осуществляется вручную. Для облегчения перемотки бобин больших диаметров ручка наматывающего диска может переустанавливаться таким образом, что рычаг приложения усилия увеличивается, что делает процесс перемотки легким и комфортным (см. фото ниже).

Устройство измерения кромки УПИК-7 запитывается от электросети через адаптер напряжением 12 В, что исключает поражение электротоком и не требует заземления.

Изделие предназначено для тех, кто занимается продажей кромки в значительных количествах, оно существенно ускорит и облегчит процесс измерения длины кромки.

Рекомендуем приобрести как опцию нож для резки кромки. Нож поставляется по требованию. Предназначен для отрезки кромки после отмотки отрезка нужной длины. Стоимость ножа не входит в стоимость устройства.

На устройство УПИК-7 предоставляется гарантия – 12 месяцев со дня продажи.
