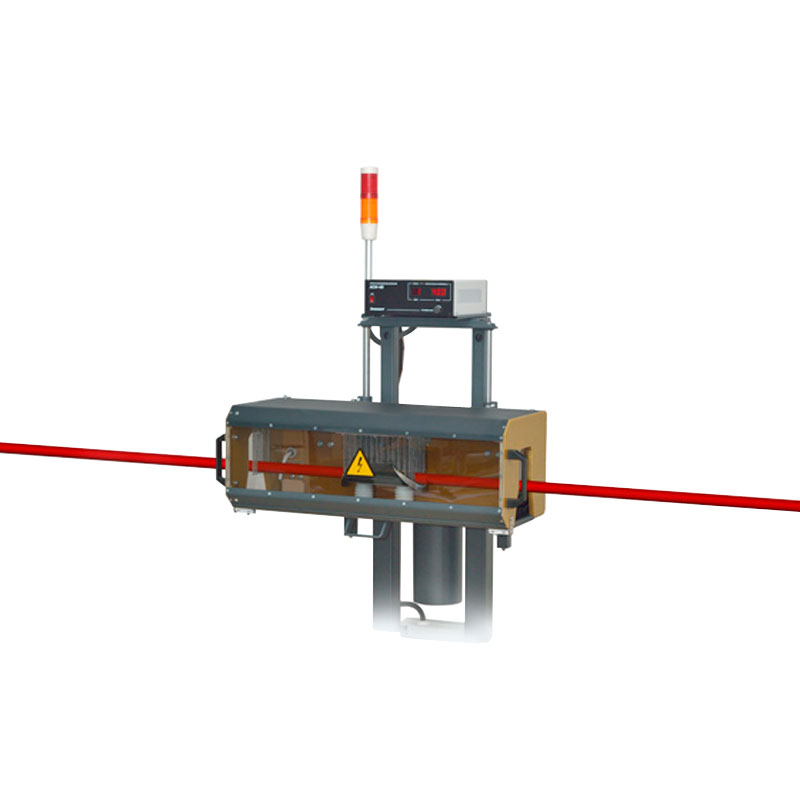

Установка сухих испытаний высокого напряжения АСИ-40
ТК Деловые линии 05.05.2024 * 1050 ₽**
СДЭК 06.05.2024* 920 ₽**
DPD 04.05.2024* 400 ₽**
Самовывоз 05.05.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
Основные характеристики | |
---|---|
Категория | Установки испытания кабеля |
Производитель | Элеконт |
Дополнительные характеристики | |
---|---|
Напряжение питания | 220 В |
Степень защиты | IP20 |
Потребляемая мощность | 100 ВА |
Конструктивное исполнение | Высоковольтные |
Область применения | Предприятия кабельной промышленности |
Другие особенности | АСИ |
Установка сухих испытаний АСИ-40 предназначен для испытания высоковольтных изолированных жил кабелей, проводов, шнуров и защитных шлангов синусоидальным напряжением на проход по ГОСТ Р 54813-2011 (МЭК62230:2006), как в процессе наложения изоляции и защитного шланга поверх металлической оболочки, так и при контрольной перемотке.
Используется только для испытания жил для которых по нормативно-технической документации требуется испытание переменным напряжением промышленной частоты!
Параметры |
Значения |
Диапазон выходного напряжения |
2…40 кВ |
Погрешность стабилизации выходного напряжения, не более |
3 % |
Частота выходного напряжения |
55 Гц |
Форма выходного напряжения |
Синусоидальная |
Максимальная нагрузка на электродный узел |
300 пФ, 10 МОм |
Макс. скорость кабеля |
200 м/мин |
Индикация |
|
Выходное напряжение |
Цифровая |
Количество пробоев |
Светодиодный цифровой индикатор емкостью до 99 ед. на передней панели прибора |
Интерфейс |
|
Аналоговый выход |
Аналоговый выход 0…10 В |
Сигнализация пробоя изоляции |
|
Световая и звуковая |
Светосигнальный маячок с зуммером |
Релейный выход |
Один NO контакт + два NC контакта |
Длительность сигнала |
Длительность отключения испытательного напряжения при обнаружении пробоя 0,1...3 сек (устанавливается регулировочным потенциометром на боковой крышке прибора) |
Питание |
|
Напряжение питания |
220 В ± 10 % |
Частота |
50 Гц ± 5 % |
Потребляемая мощность |
100 ВА |
Конструктивные параметры |
|
Рабочая температура |
0…+40 град С |
Температура хранения |
-10…+50 град С |
Длина электрода |
220 мм |
Материал электрода |
Нержавеющие шариковые цепочки |
Габаритные размеры в закрытом состоянии |
820х1515х570 мм |
Вес |
70 кг |
Технические данные
АСИ-40 позволяет обнаружить как открытые (видимые) сквозные дефекты (каналы, трещины и т. п.), так и скрытые сквозные дефекты в изоляции.
- Диапазон выходного напряжения 2...40 кВ
- Частота выходного напряжения 55 Гц
- Форма выходного напряжения - синусоида
Функции
- Плавная установка испытательного напряжения
- Индикация величины испытательного напряжения
- Звуковая и электронная сигнализация при пробое изоляции испытуемого изделия
- Цифровая индикация числа пробоев
- Возможна работа в составе комплекса системы мониторинга и контроля
Комплектация
- АСИ-40 (поставляется с электродным узлом, смонтированный на монтажной стойке, которая снабжена устройством световой и звуковой сигнализации, выполнен электрический монтаж для оперативного подключения)
- Паспорт
