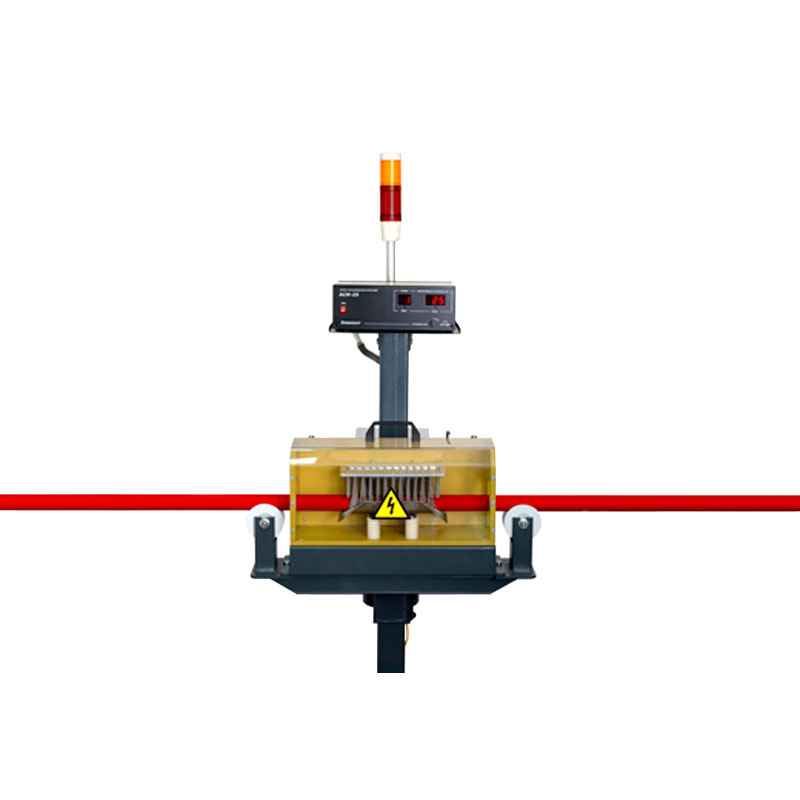

Установка сухих испытаний промышленной частоты АСИ-25

Цена по запросу
В наличии
Артикул товара: 505
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 15.12.2021 * 1050 ₽**

СДЭК 16.12.2021* 920 ₽**

DPD 14.12.2021* 400 ₽**

Самовывоз 15.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Установки испытания кабеля
Производитель Элеконт
Дополнительные характеристики
Напряжение питания220 В
Степень защитыIP20
Потребляемая мощность50 ВА
Конструктивное исполнениеВысоковольтные
Область примененияПредприятия кабельной промышленности
Другие особенностиАСИ

Установка сухих испытаний АСИ-25 предназначена для испытания синусоидальным напряжением изолированных жил кабелей, проводов, шнуров и защитных шлангов на проход как в процессе наложения изоляции и защитного шланга поверх металлической оболочки, так и при контрольной перемотке по ГОСТ Р 54813-2011 (МЭК62230:2006).

Используется только для испытания жил для которых по нормативно-технической документации требуется испытание переменным напряжением промышленной частоты!

Установка позволяет обнаруживать как открытые видимые) сквозные дефекты (каналы, трещины и т. п.), так и скрытые сквозные дефекты в изоляции.

"Схема габаритных размеров установки АСИ-25 "

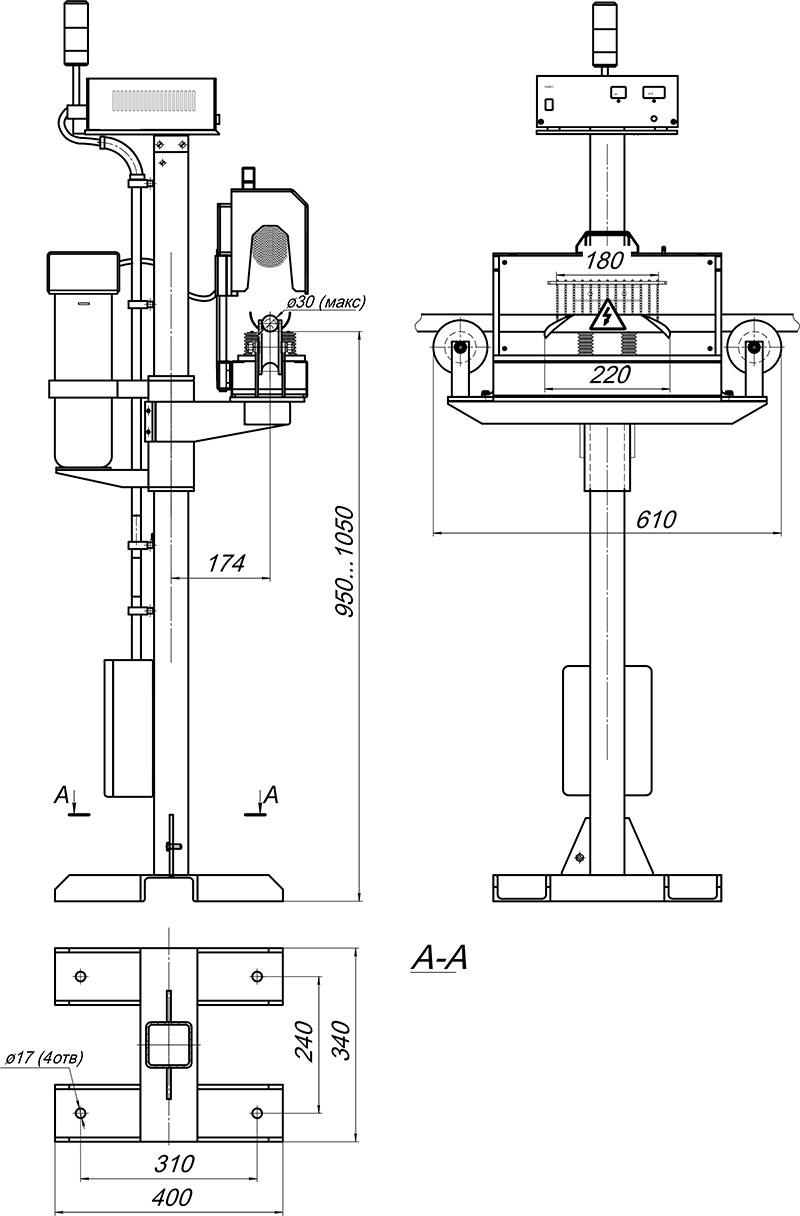

Рис.1 Схема габаритных размеров установки АСИ-25

"Схема конструкции установки АСИ-25"

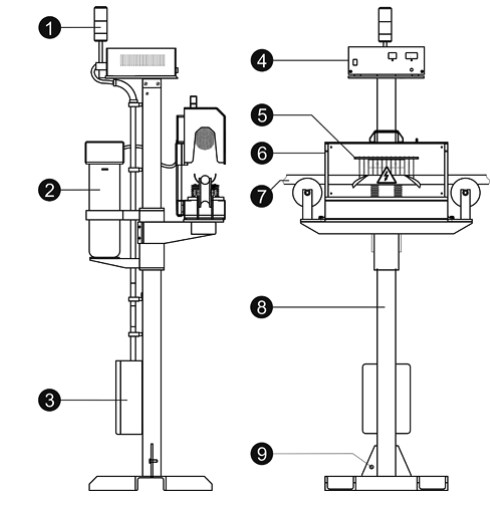

Рис.2 Схема конструкции установки АСИ-25

  1. сигнальный маячок;
  2. высоковольтный трансформатор;
  3. клеммная коробка;
  4. аппарат АСИ-25;
  5. электрод;
  6. электродный узел;
  7. испытуемый кабель;
  8. монтажная стойка;
  9. болт заземления
Технические характеристики

Параметры

Значения

Диапазон выходного напряжения

1…25 кВ

Погрешность стабилизации выходного напряжения, не более

3 %

Частота выходного напряжения

50 Гц

Форма выходного напряжения

Синусоидальная

Максимальная нагрузка на электродный узел

300 пФ, 10 Мом

Макс. скорость кабеля

200 м/мин

Индикация



Выходное напряжение

Цифровая

Количество пробоев

Светодиодный цифровой индикатор емкостью до 99 ед. на передней панели прибора

Интерфейс



Аналоговый выход

Аналоговый выход 0…10 В
Соответствует заданию испытательного напряжения.
Может использоваться в схеме мониторинга РТП

Коммуникационный интерфейс (опционально)

Протокол Modbus, RS485 двухпроводный

Сигнализация пробоя изоляции



Световая и звуковая

Светосигнальный маячок с зуммером

Релейный выход

Один NO контакт + два NC контакта
Нагрузочная способность контактов: 2 А , 220 В

Длительность сигнала

1 сек

Питание



Напряжение питания

220 В ± 10 %

Частота

50 Гц ± 5 %

Потребляемая мощность

50 Вт

Конструктивные параметры



Рабочая температура

0…+40 град С

Температура хранения

-10…+50 град С

Вес

43 кг

Электродный шариковый узел



Длина электрода

180 мм

Материал электрода

Нержавеющие шариковые цепочки

Максимальный диаметр испытуемого кабеля

40 мм

Открытие узла

Откидывающаяся крышка

Степень защиты

IP00

Конструктивно состоит из аппарата АСИ-25, работающего совместно с внешним высоковольтным трансформатором, и электродного узла типа ЭШУ, размещенных на монтажной стойке.

  • Диапазон выходного напряжения 1...25 кВ
  • Частота выходного напряжения 50 Гц
  • Форма выходного напряжения - синусоида

Функции устройства

  • Плавная установка испытательного напряжения
  • Индикация величины испытательного напряжения
  • Звуковая и световая сигнализация при пробое изоляции испытуемого изделия
  • Цифровая индикация числа пробоев
  • Возможна работа в составе комплекса системы мониторинга и контроля

Комплектация

В комплект поставки установки входят аппарат АСИ-25, высоковольтный трансформатор, электродный узел ЭШУ, устройством световой и звуковой сигнализации. Все узлы смонтированы на монтажной стойке , которая снабжена направляющими роликами.
