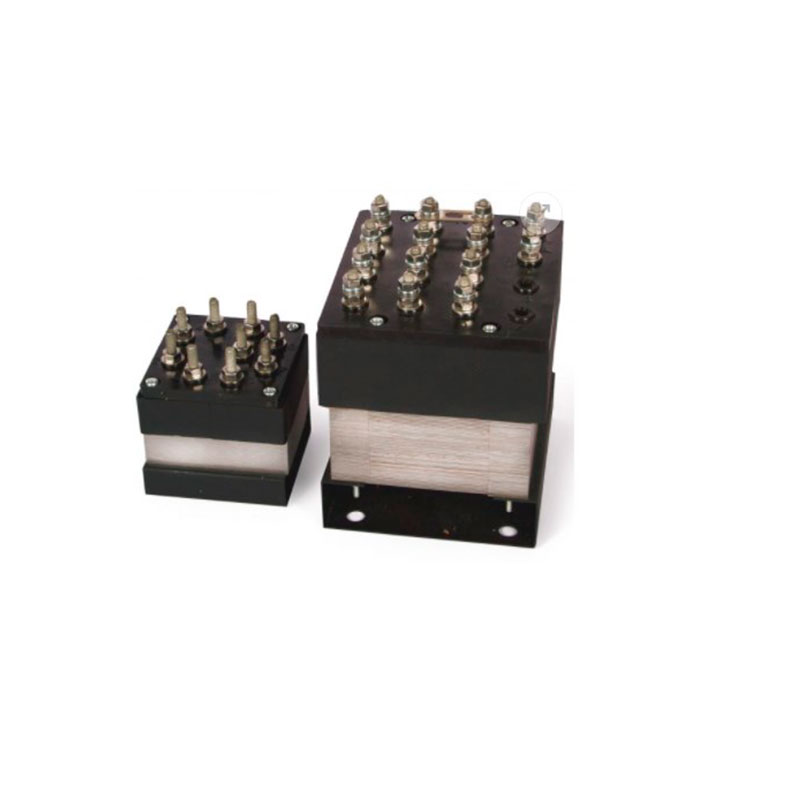

Трансформатор СТ-4УГ

Цена по запросу
В наличии
Артикул товара: 262
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 05.07.2021 * 1050 ₽**

СДЭК 06.07.2021* 920 ₽**

DPD 04.07.2021* 400 ₽**

Самовывоз 05.07.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Трансформаторы специального назначения
Производитель Укртрансвил (SCB GROUP)
Дополнительные характеристики
Напряжение питания220 В
Конструктивное исполнениеСигнальные, У2
Область примененияДля питания рельсовых цепей, Железнодорожный транспорт
Другие особенностиСТ

Трансформаторы СТ-4УГ предназначены для использования на железных дорогах для питания рельсовых цепей и устройств системы сигнализации, централизации и блокировки в электрических сетях переменного и постоянного тока частотой 25 и 50 Гц.

Условия эксплуатации

Вид климатического исполнения У категория размещения 2 согласно ГОСТ 15150. Данные сигнальные трансформаторы предназначены для работы при температуре окружающего воздуха от -40 до +65°C

"Схема подключения трансформатора СТ-4УГ"

Рис.1 Схема подключения трансформатора СТ-4УГ

Технические характеристики

Параметр

Значение

Частота сети

50 Гц

Номинальное напряжение первичной обмотки

220 В

Ток первичной обмотки

0,1 А

Номинальная мощность

16 В·А

Номинальное суммарное напряжение вторичных обмоток на холостом ходе

17,3 В

Ток холостого хода первичной обмотки при напряжении 220 В

0,018 А

Суммарное напряжение вторичных обмоток при номинальной нагрузке вторичных обмоток

15,8 В

Номинальный ток вторичных обмоток

1,15 А

КПД, не менее

82,6%

Степень защиты, обеспечиваемая оболочками

ІР00 по ГОСТ 14254

Габариты

80 x 96 x 115 мм

Вес:

СТ-4УГ

5 кг



Величина номинального выходного напряжения на вторичных обмотках

Первичная обмотка

Вторичные обмотки

Номинальное напряжение, В

Клеммы подключения напряжения

Номер обмотки

Клеммы снятия выходного напряжения

Номинальное выходное напряжение, В

на холостом ходе

при номинальной нагрузке

220

1-2

II

3-4

12,5

11,3

3-5

14,1

12,8

3-6

15,7

14,3

3-7

17,3

15,8

Максимальная рабочая температура обмоток при номинальной нагрузке при роботе сигнальных трансформаторов СТ-4УГ – не более 155°C (класс нагревостойкости F по ГОСТ 8865).

Герметизация трансформатора исполнения СТ-4УГ обеспечивается дополнительной обработкой обмоток специальным компаундом для сохранения стабильности электрических параметров при эксплуатации в условиях повышенной влажности.
