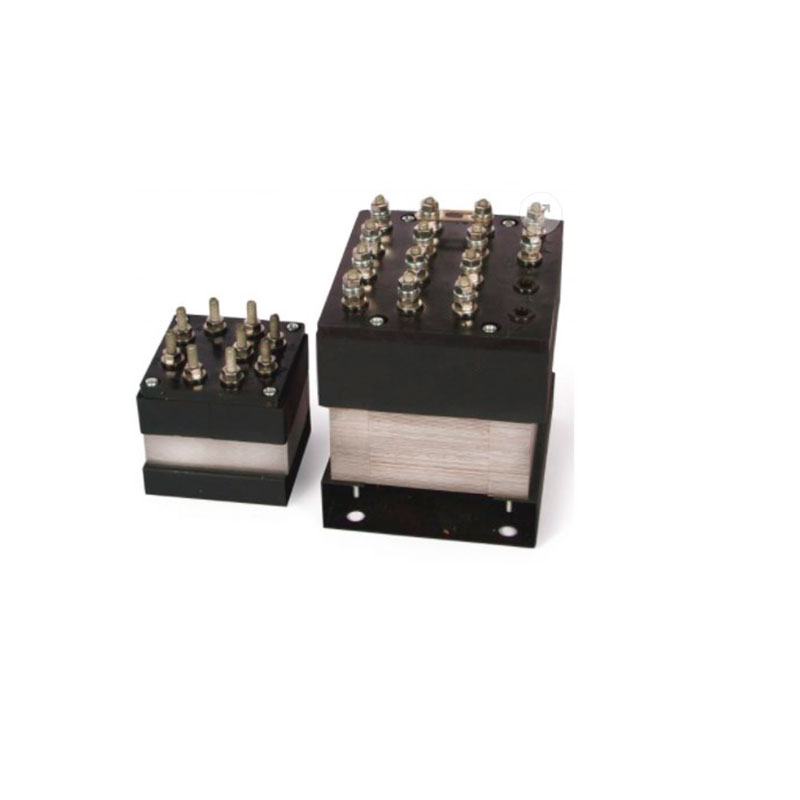

Трансформатор ПТ25-1(2)УГ

Цена по запросу
В наличии
Артикул товара: 250
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 12.12.2021 * 1050 ₽**

СДЭК 13.12.2021* 920 ₽**

DPD 11.12.2021* 400 ₽**

Самовывоз 12.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Трансформаторы специального назначения
Производитель Укртрансвил (SCB GROUP)
Дополнительные характеристики
Напряжение питания110 В, 220 В
Степень защитыIP00
Потребляемая мощность65 В·А
Конструктивное исполнениеАвтоблокировочные, Путевые, Сухие, У2
Область примененияАвтоматизированные системы управления, Для питания рельсовых цепей, Железнодорожный транспорт
Другие особенностиПТ

Трансформаторы ПТ25-1(2)УГ предназначены для использования на железных дорогах для питания рельсовых цепей и устройств системы сигнализации, централизации и блокировки в электрических сетях переменного и постоянного тока частотой 25 и 50 Гц.

Условия эксплуатации

Трансформаторы предназначены для работы при температуре окружающего воздуха от -40 до +65°C.

Вид климатического исполнения У категория размещения 2 согласно ГОСТ 15150.

"Схема подключения трансформатора ПТ-25-1(2)-УП"

Рис.1 Схема подключения трансформатора ПТ-25-1(2)-УП

Технические характеристики

Параметр

Значение

Частота сети

25 Гц

Номинальное напряжение первичной обмотки

220/110 В

Ток первичной обмотки

0,35/0,7 А

Номинальная мощность

65 В·А

Номинальное суммарное напряжение вторичных обмоток на холостом ходе

63,5 В

Ток холостого хода первичной обмотки при напряжении 220 В

0,075 А

Суммарное напряжение вторичных обмоток при номинальной нагрузке вторичных обмоток

60 В

Номинальный ток вторичных обмоток

1,1 А

КПД, не менее

84,15%

Степень защиты, обеспечиваемая оболочками

ІР00 по ГОСТ 14254

Габариты

125 x 150 x 148 мм

Вес:

ПТ-25-1УГ

12,5 кг

Величина номинального выходного напряжения на вторичных обмотках

Первичная обмотка

Вторичные обмотки

Номинальное напряжение, В

Клеммы подключения напряжения

Перемычки

Номер обмотки

Клеммы снятия выходного напряжения

Номинальное выходное напряжение, В

на холостом ходе

при номинальной нагрузке

220/110

1-4

2-3/1-2, 3-4

II

1-2

37

35

2-3

18,55

17,5

III

1-2

5,3

5

2-3

2,65

2,5

Максимальная рабочая температура обмоток при номинальной нагрузке при роботе трансформаторов ПТ-25-1УГ – не более 155°C (класс нагревостойкости F по ГОСТ 8865).

Герметизация трансформатора исполнения ПТ-25-1УГ обеспечивается дополнительной обработкой обмоток специальным компаундом для сохранения стабильности электрических параметров при эксплуатации в условиях повышенной влажности.
