Терморегулятор ТУДЭ-11М1

Терморегулятор ТУДЭ-11М1 применяется во всех отраслях промышленности для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа.

Комплект поставки

• ТУДЭ-11М1
• паспорт
• руководство по эксплуатации

Эксплуатация

Оптимальными условиями для использования терморегуляторов ТУДЭ являются:

1. температура окружающего воздуха от - 50 до + 120 °С
2. относительная влажность окружающего воздуха:
   • 98 % при температуре 25 °С и более низких температурах, без конденсации влаги для эксплуатации в районах с умеренным климатом;
   • 98 % при температуре 35 °С и более низких температурах, без конденсации влаги для эксплуатации в районах с тропическим климатом.

Обозначение

Терморегулятор ТУДЭ обозначается так: ТУДЭ-ХХМ1"Х",где

ТУДЭ - Устройство терморегулирующее дилатометрическое электрическое;

• ХХ - номер модификации;
• М1 - индекс модернизации;
• "Х" - тип контактов:
  1. "Р" - размыкающие,
  2. "З" - замыкающие.

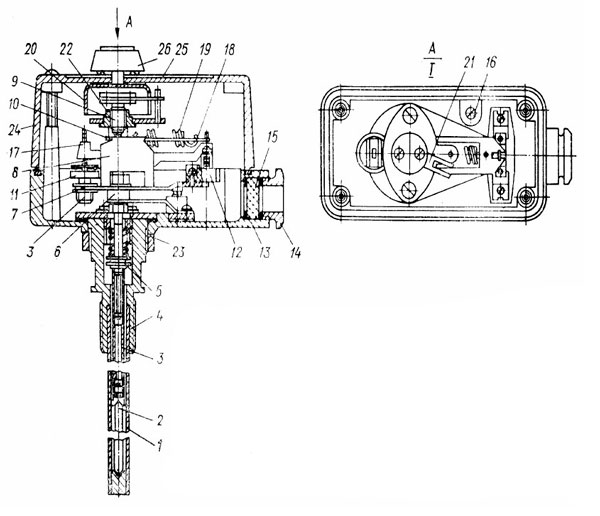

Рис.1 Схема конструкции регулятора температуры ТУДЭ-11М1

1. трубка чувствительная
2. стержень
3. трубка
4. втулка
5. стержень
6. втулка
7. плата
8. устройство контактное
9. винт задания
10. рычаг
11. винт дифференциала
12. панель клеммная
13. корпус
14. гайка
15. прокладка
16. винт заземления
17. рычаг с контактами
18. рычаг
19. пружина
20. тарелка
21. поводок
22. втулка
23. гайка
24. крышка
25. шкала
26. ручка

Размещение и монтаж

Перед монтажом осмотреть устройство ТУДЭ-11М1, проверить целостность оболочки, наличие всех крепежных элементов, средств уплотнения, заземляющих зажимов.

Уплотнение кабеля выполнять самым тщательным образом. Заземлить устройство с помощью внутреннего заземляющего зажима.

Устройства со степенью защиты ІР54 монтировать в местах регулирования температуры с помощью резьбы М20х1,5 (размер под ключ 24мм). Уплотнять прокладкой. При установке на трубопроводах малого диаметра расположить на коленах труб так, чтобы дилатометрический элемент стоял против потока регулирующей среды.

При монтаже и демонтаже ТУДЭ-11М1 соблюдать условия, обеспечивающие взрывобезопасность и технику безопасности. Кроме того, соблюдать следующее:

• давление регулируемой среды в месте установки не должно превышать 64 кгс/см2; максимальное давление – 64 кгс/см2 при температуре не более 8000С; 40 кгс/см2 - не более 9000С; 16 кгс/см2 – не более 1000°C;
• монтируются в любом положении оси дилатометрического чувствительного элемента.
• в месте установки не подвергать устройство динамическим воздействиям, превышающим вибрацию частотой 25 Гц с амплитудой не более 0,1 мм;
• для надежной работы дилатометрический элемент следует полностью погружать в регулируемую среду.
• при установке обеспечить свободный доступ к шкале задания и клеммам подсоединения электрической цепи.

Для подключения проводов электрической цепи к клеммам со степенью ІР54 снять крышку и отвернуть гайку, а кабель ввести внутрь прибора через прокладку, предварительно пробив в ней отверстие размером, соответствующим размеру подсоединяемого кабеля.

Заземлить корпус ТУДЭ-11М1 с помощью одной жилы кабеля винтом заземления. После монтажа кабеля и подсоединения его к клеммам прокладку затянуть гайкой, а крышку затянуть винтами так, чтобы исключить проникновение внутрь корпуса влаги и пыли. Заземлить корпус с помощью одной жилы кабеля винтом заземления.

После монтажа кабеля и подсоединения его к клеммам затянуть пластину и кожух винтами. Для подключения в цепь необходимо использовать трехжильный кабель с жилами сечением не менее 2,5 мм2.

Для качественного срабатывания очень важно, чтобы жилы кабеля, идущие к его клеммам, не были натянуты.

Рис.2 Схема габаритных размеров терморегулятора ТУДЭ-11М1
