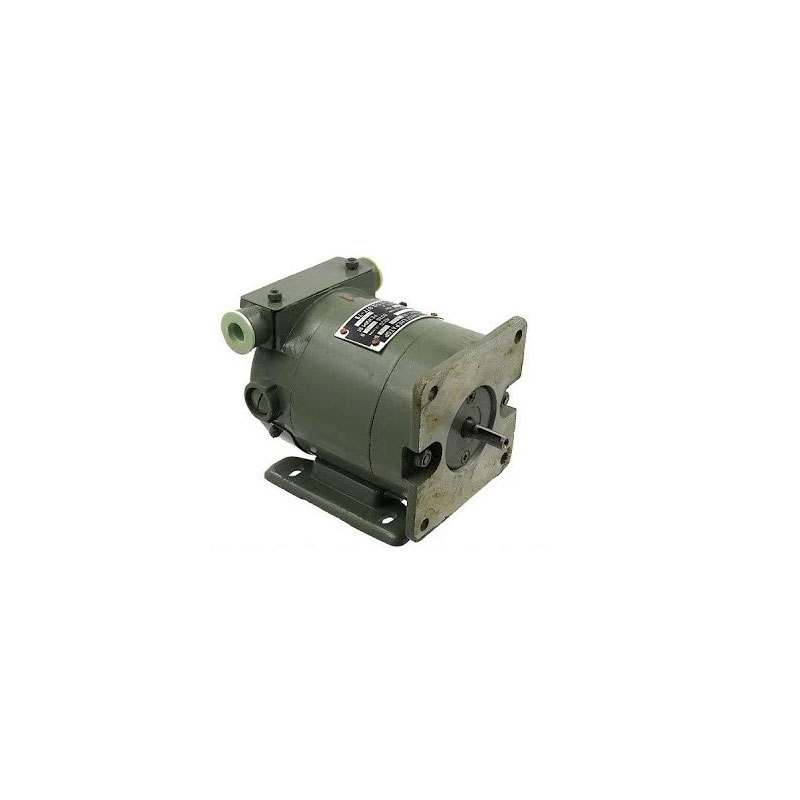

Тахогенераторы ТМГ30П

Тахогенераторы ТМГ-30П предназначены для работы в качестве датчиков в системах автоматического регулирования частоты вращения приводов различных стационарных установок. Они могут быть использованы также в качестве измерителей скорости вращения.

Устройство и работа

Тахогенераторы ТМГ-30П являются маломощными машинами постоянного тока, с возбуждением от постоянных магнитов. Выпускаются с естественным охлаждением, способ охлаждения -ICA 0041.

Формы исполнения тахогенератора: c фланцем и на лапах (исполнение IM 2101 - с одним концом вала, исполнение 1M 2102 - c двумя концами вала) и с фланцем и без лап (исполнение 1M 3601 - c одним концом вала, исполнение 1М 3602 - с двумя концами вала).

Тахогенераторы рассчитаны для работы при горизонтальном расположении вала. Допускается работа тахогенераторов при вертикальном расположении вала, если отсутствуют внешние осевые нагрузки.

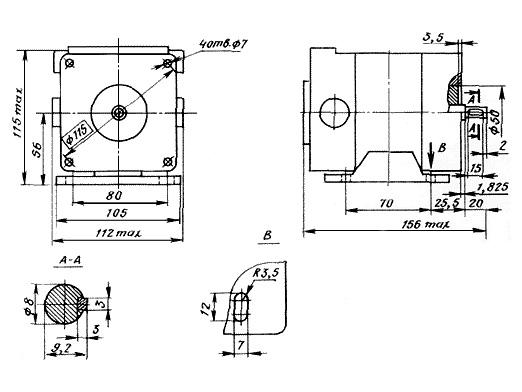

Рис.1 Схема габаритных размеров ТМГ-30П

Условия эксплуатации

Тахогенераторы предназначены для работы в закрытых помещениях в условиях:

• умеренного климата при температуре окружающего воздуха от -45 до + 40 градусов С; при верхнем значении относительной влажности 98% и температуре не более 25 градусов С;
• Высота размещения над уровнем моря 1000м.
• Допускается работа при давлении окружающего воздуха не ниже 400 мм рт.ст., при этом температура воздуха не должна превышать 30С.

Технические характеристики ТМГ-30П

• Номинальная мощность, Вт 20
• Крутизна выходного напряжения, 57,5+/-15%
• мВ/об/мин
• Номинальное сопротивление нагрузки, кОм 2,64+/-2%
• Номинальная частота вращения, 4000 об/мин
• Напряжение возбуждения, В 110 от постоянных магнитов
• Нелинейность выходного напряжения, % +/-1
• Асимметрия выходного напряжения, % +/-2
• Пульсация выходного напряжения, % (при частоте вращения от 4000 до 50 об/мин) 5
