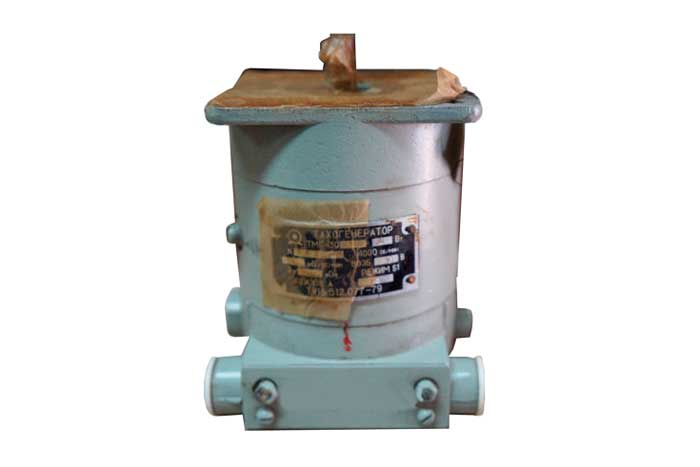

Тахогенераторы ТМГ-30

Тахогенераторы ТМГ-30 предназначены для работы в качестве датчиков в системах автоматического регулирования частоты вращения приводов различных стационарных установок. Они могут быть использованы также в качестве измерителей скорости вращения.

Условия эксплуатации

Тахогенераторы предназначены для работы в закрытых помещениях в условиях:

• умеренного климата при температуре окружающего воздуха от -45 до + 40 градусов С; при верхнем значении относительной влажности 98% и температуре не более 25 градусов С (ТМГ-30У3);

Высота размещения тахогенераторов над уровнем моря 1000м. Допускается работа тахогенераторов при давлении окружающего воздуха не ниже 400 мм рт.ст., при этом температура воздуха не должна превышать 30С.

Технические характеристики

• Номинальная мощность, Вт 30
• Крутизна выходного напряжения, 115+/- 15% мВ/об/мин
• Номинальное сопротивление нагрузки, кОм 7,23+/-2%
• Номинальная частота вращения, 4000 об/мин
• Напряжение возбуждения, В от постоянных магнитов 110
• Номинальный ток возбуждения, (в холодном состоянии) 130+/-8 мА
• Нелинейность выходного напряжения, % +/-1
• Асимметрия выходного напряжения, % +/-2
• Пульсация выходного напряжения, % (при частоте вращения от 4000 до 50 об/мин)  5

Устройство и работа

Тахогенераторы ТМГ-30 являются маломощными машинами постоянного тока. Они с независимым возбуждением от постоянных магнитов. Тахогенераторы выпускаются с естественным охлаждением, способ охлаждения -ICA 0041.

Формы исполнения тахогенератора: c фланцем и на лапах (исполнение IM 2101 - с одним концом вала, исполнение 1M 2102 - c двумя концами вала) и с фланцем и без лап (исполнение 1M 3601 - c одним концом вала, исполнение 1М 3602 - с двумя концами вала).

Тахогенераторы рассчитаны для работы при горизонтальном расположении вала. Допускается работа тахогенераторов при вертикальном расположении вала, если отсутствуют внешние осевые нагрузки.

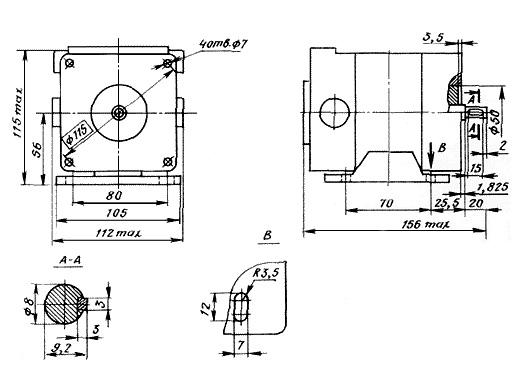

Рис.1 Схема генератора ТМГ-30
