Сварочный осциллятор ОССД-300

Сварочный осциллятор ОССД-300 предназначен для бесконтактного возбуждения сварочной дуги мощностью до 300 ампер и стабилизации ее горения.

Комплект поставки

В стандартную комплектацию осциллятора ОССД-300 входят:

• байонетный разъем типа BSB 35-50,
• разъем кнопки горелки,
• защитный конденсатор,
• предохранитель 2А,
• гарантийный талон,

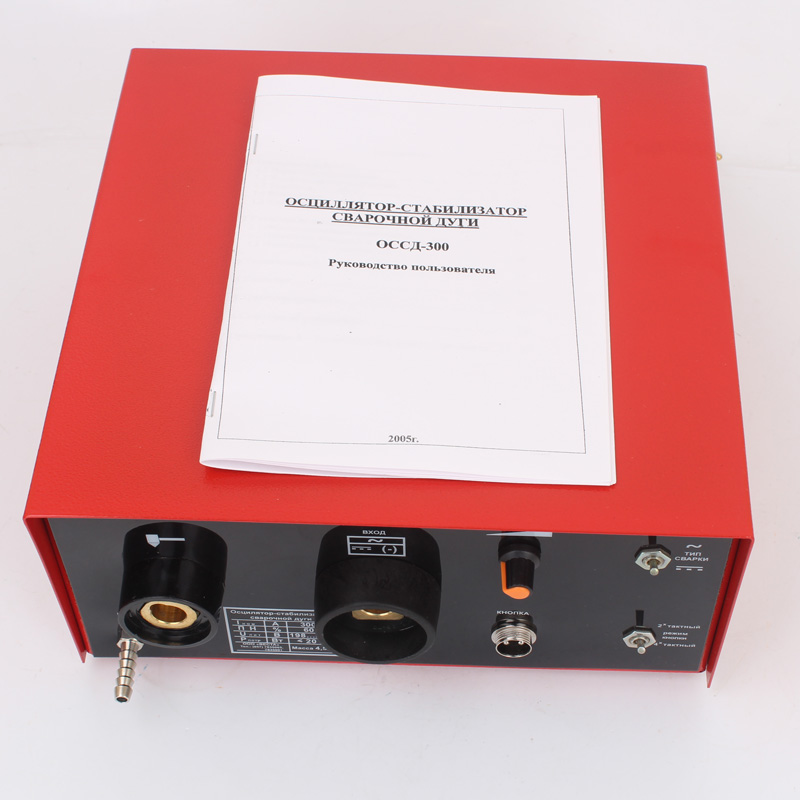

• руководство по эксплуатации.

Гарантия - 2 года, сервисное обслуживание - в течении всего срока эксплуатации.

Функциональные возможности

Сварочный осциллятор выполняет следующие функции:

• бесконтактное возбуждение сварочной дуги при сварке в составе сварочного поста (см. раздел «Сварочные посты»), неплавящимся (вольфрамовым) электродом, нержавеющей стали и цветных металлов в среде инертных газов (аргон, гелий) на постоянном токе, с последующим отключением осциллирующего импульса при наличии сварочного тока свыше 5А. В случае обрыва сварочной дуги, осциллятор формирует следующий высоковольтный импульс для повторного возбуждения сварочной дуги;
• бесконтактное возбуждение сварочной дуги в каждом полупериоде сетевого напряжения частотой 50Гц, при сварке в составе сварочного поста на переменном токе в среде инертных газов (аргон, гелий), неплавящимся (вольфрамовым) электродом алюминия и его сплавов.
• управление временем продувки газового канала при прекращении сварочного процесса.

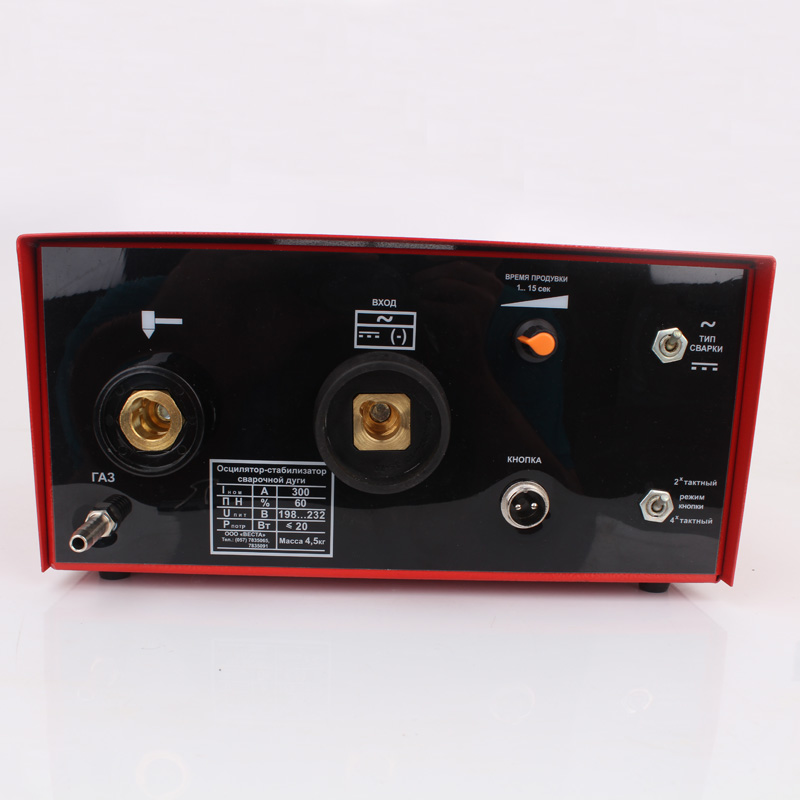

Сварочный осциллятор ОССД-300 имеет встроенный газовый клапан, регулятор времени продувки газового тракта, переключатели вида сварки, переключатели режима работы горелки.

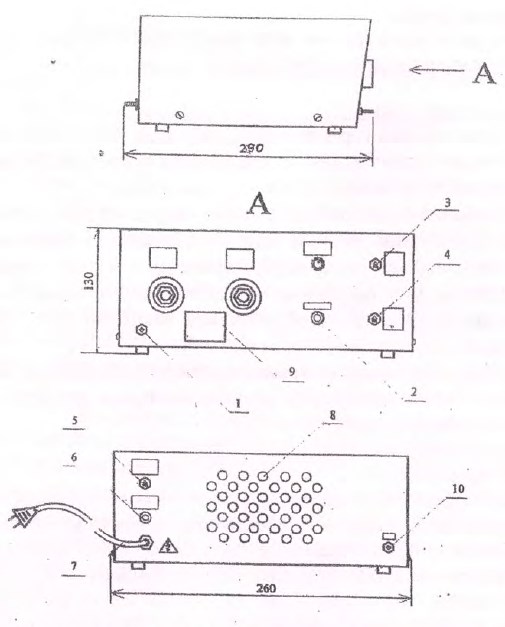

Рис.1 Схема конструкции

1. штуцер подачи газа в горелку
2. разъем для подключения кнопки горелки
3. переключатель вида сварки
4. переключатель режима сварки
5. сетевой выключатель
6. предохранитель
7. сетевой шнур с вилкой
8. вентиляционные отверстия
9. табличка производителя
10. вводной штуцер
