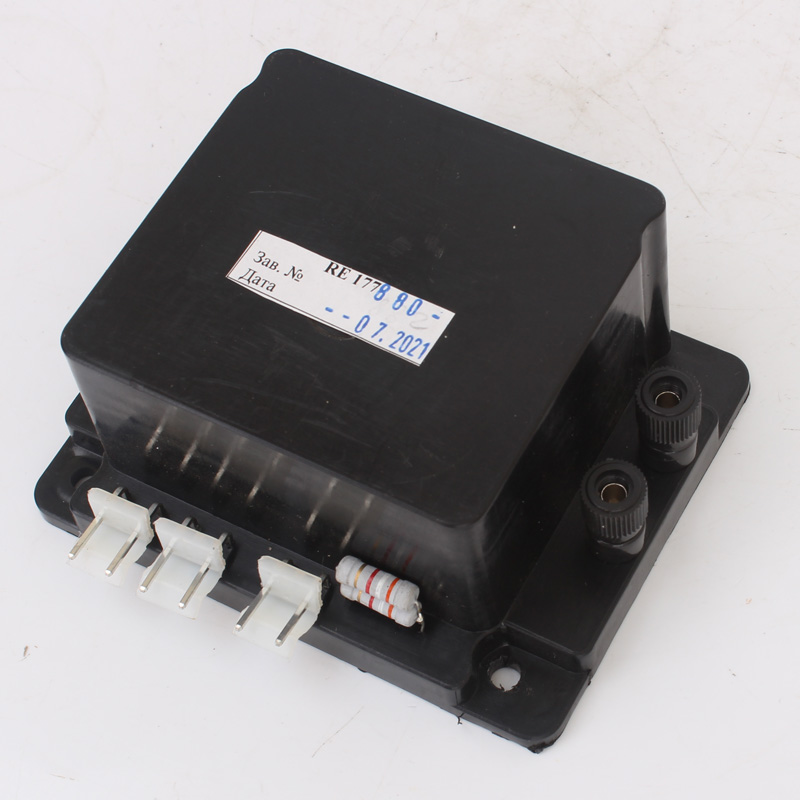

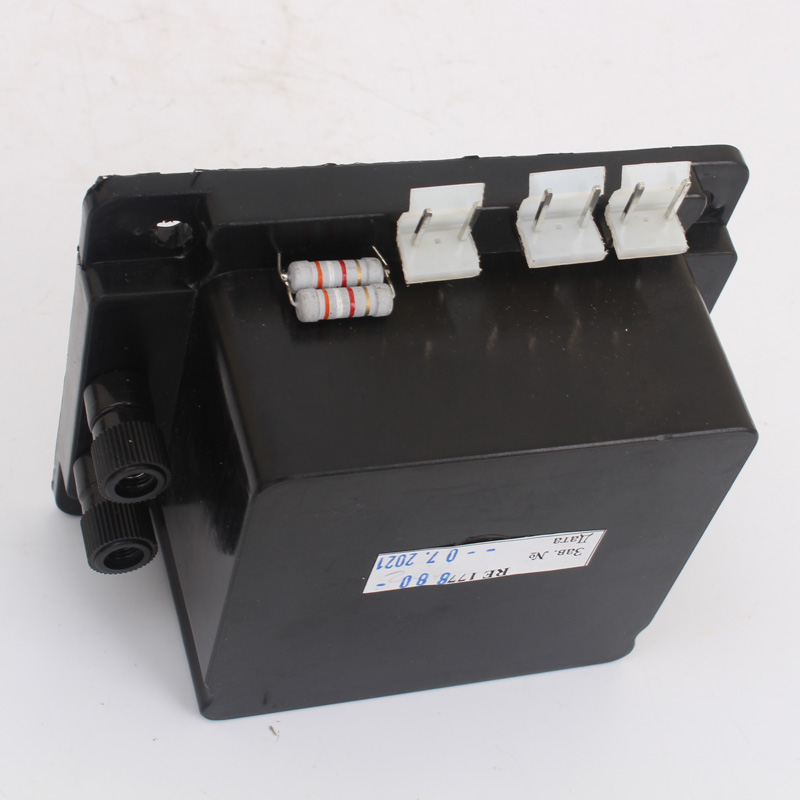

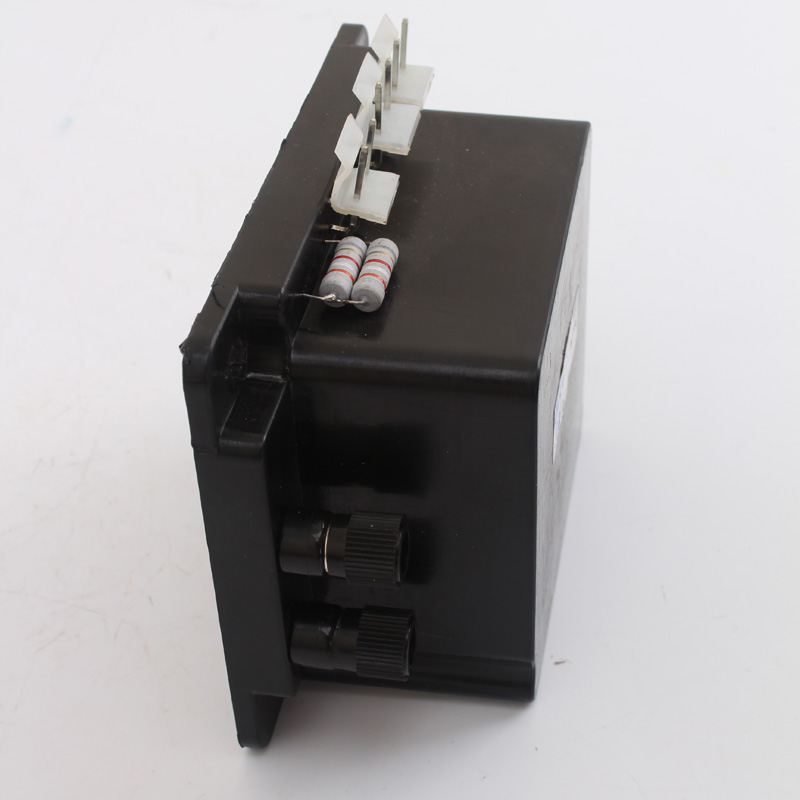

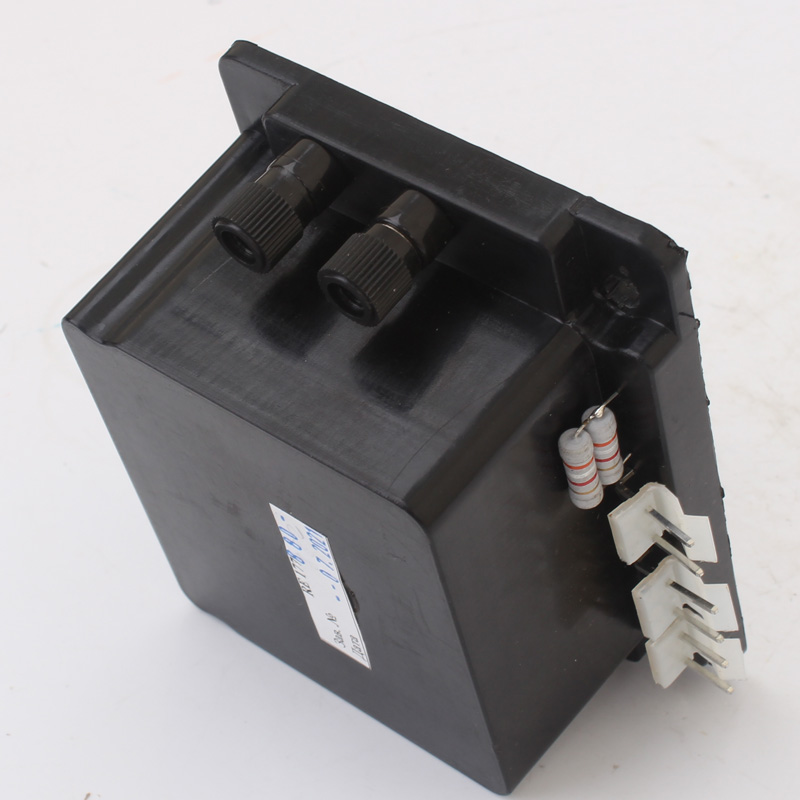

Осциллятор RE 177
ТК Деловые линии 29.04.2024 * 1050 ₽**
СДЭК 30.04.2024* 920 ₽**
DPD 28.04.2024* 400 ₽**
Самовывоз 29.04.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Сварочные осцилляторы |
| Производитель | Газаналитприбор |
| Дополнительные характеристики | |
|---|---|
| Напряжение питания | 220 В |
| Потребляемая мощность | 10 ВА |
Осциллятор RE 177 предназначен для розжига и стабилизации дуги в сварочных аппаратах, работающих в режиме TIG, AC, DC.

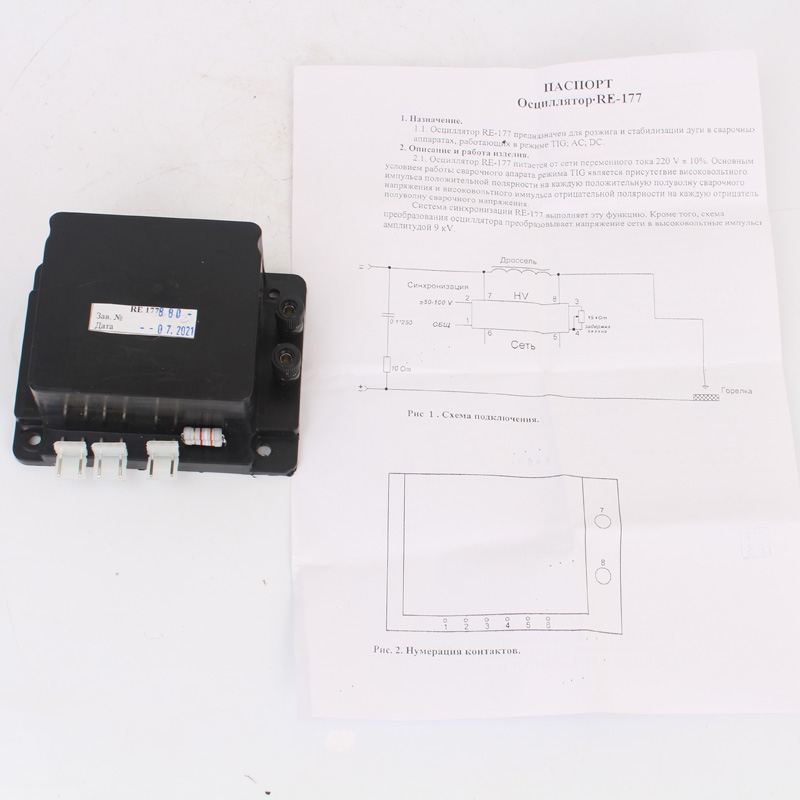

Комплектность
- Осциллятор RE 177
- ответная часть разъема PHV-12
- Терминалы (контакты) 3961К - 6шт
- Паспорт - 1 шт на партию
|
Напряжение питания, В |
220 |
|
Потребляемая мощность, ВА |
10 |
|
Напряжение на выходе |
7,5 кВ |
|
в режиме ДС импульсы переменной полярности с периодом следования |
|
|
на синхроводе |
35 мс при 60 В |
|
на синхроводе |
22 мс при 60 В |
|
на синхроводе |
15 мс при 60 В |
|
Напряжение синхронизации |
|
|
в режиме ДС |
50-110 В |
|
в режиме АС |
50-100 |
|
потребляемый ток |
10 мА при 70 В |
|
Габаритные размеры, мм |
120х100х55 |
|
Вес, кг |
0,6 |
Устройство и работа
Осциллятор RE 177 питается от сети переменного тока 220 В +/-10%. Основным условием работы сварочного аппарата режима TG является присутствие высоковольтного импульса положительной полярности на каждую положительную полуволну сварочного напряжения и высоковольтного импульса отрицательной полярности на каждую отрицательную полуволну сварочного напряжения.
Система синхронизации RE-177 выполняет эту функцию. Кроме того, схема преобразования осциллятора преобразовывает напряжение сети в высоковольтные импульсы амплитудой 9 кВ.

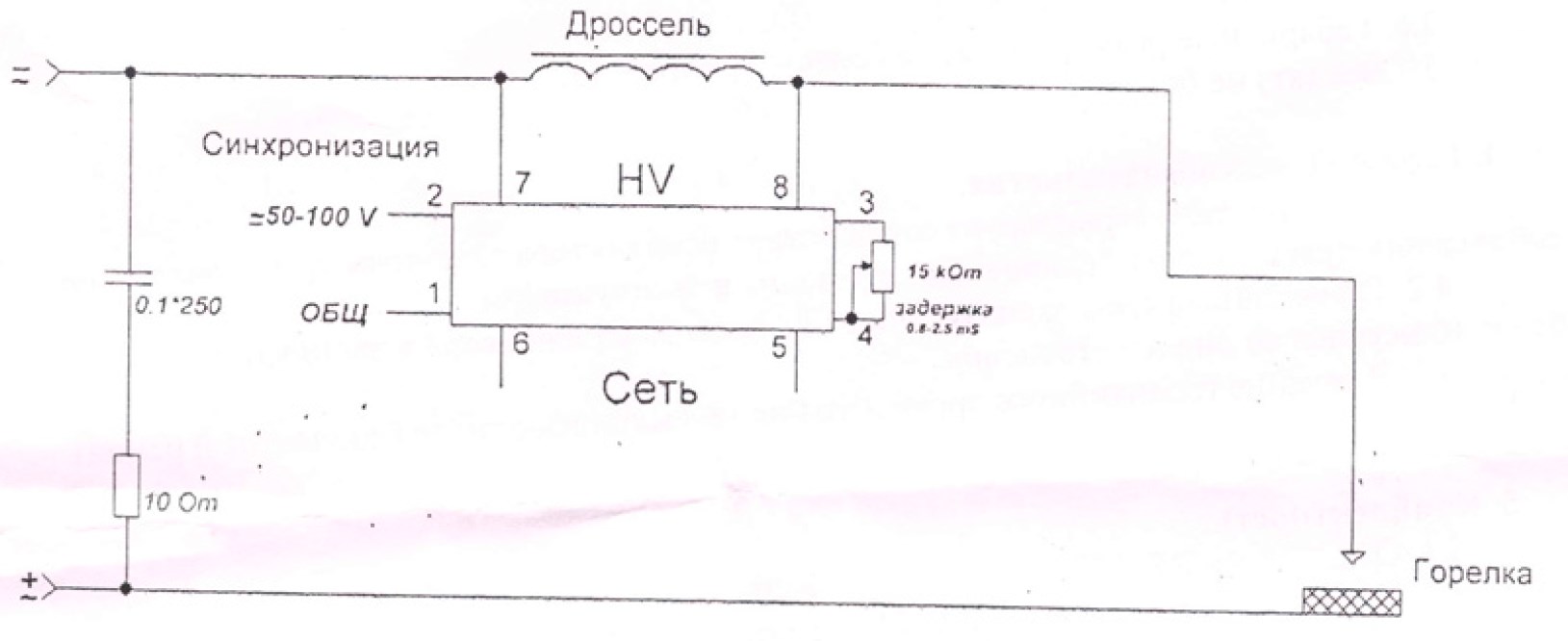

Рис.1 Схема подключения Осциллятора RE 177
